Общие положения

Рабочие карты ведутся всеми офицерами лично. При этом каждый офицер наносит на карту только те данные обстановки, которые ему необ­ходимы для работы по занимаемой должности. Таким образом, рабочая карта предназначается, прежде всего, для личного пользования ею теми должностными лицами, которым она принадлежит.

Каждый офицер должен вести свою рабочую карту так, чтобы в отображаемой на ней обстанов­ке мог свободно разбираться любой другой офи­цер: будь то старший командир (начальник), сосед или подчиненный. Кроме того, рабочие кар­ты некоторых офицеров имеют большое значе­ние при изучении опыта боевых действий.

Следует также учитывать, что в современных условиях может возникнуть необходимость пере­давать обстановку старшему командиру (началь­нику) непосредственно с рабочей карты при помощи фототелеграфа, а также снимать с нее копии посредством использования множительных аппаратов.

Из сказанного следует, что при ведении ра­бочей карты данные обстановки необходимо наносить аккуратно, тонкими линиями и установ­ленными условными знаками, причем размеры их должны согласовываться с величиной наносимых войсковых единиц, хорошо читаться и не забивать топографическую основу карты.

Обстановка на рабочую карту может наноситься как одиночными, так и условными групповыми знаками одного цвета (синего) для противника и комбинацией условных знаков различных цве­тов для своих войск.

Положение, задачи и действия своих мотострел­ковых, танковых, воздушно-десантных и авиацион­ных подразделений и их тылы обозначаются на карте соответствующими знаками красным цве­том.

Положение, задачи и действия своих артилле­рийских, зенитных, а также инженерных, химиче­ских, радиотехнических подразделений, подразде­лений связи и их тылы обозначаются соответ­ствующими знаками черным цветом.

Войска противника — их положение, действия, пункты управления, позиции огневых средств, оборонительные сооружения, заграждения и все другие данные наносятся на карту синим цветом.

Нумерация и наименование подразделений, и по­яснительные надписи, относящиеся к своим войскам, обозначаются черным цветом, а относя­щиеся к противнику — синим.

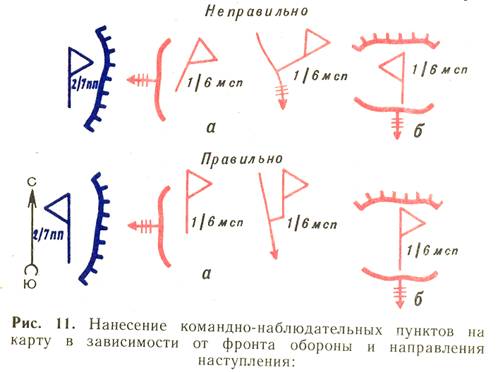

Условные знаки, обозначающие войска, огневые средства и боевую технику (как свои, так и про­тивника) , наносятся на карту в соответствии с действительным положением их на местности и располагаются по направлению действий или ведения огня. Это можно проследить на примере нанесения на карту положений подразделений, противотанковой пушки и танка в окопе при занятии обороны фронтом на север, миномета и ба­тареи при наступлении в западном направле­нии (рис. 8).

При нанесении на карту орудия и других огневых средств в окопе надо помнить, что цвет знака окопа в этом случае определяется цветом их знака, т. е. для орудия он будет черным, для танка — красным. При недостаточно качествен­ном нанесении обстановки на рабочую карту нель­зя ссылаться на то, что обстановка наносилась быстро, без пользования линейкой для вычерчи­вания некоторых условных знаков.

Конечно, без хорошей тренировки и определен­ных навыков трудно вести рабочую карту, не при-

бегая к линейке. Такие навыки приобретаются только практикой.

Обстановка на рабочие карты наносится плохо, главным образом не только потому, что офицеры мало пользуются в работе командирской линей­кой. Более - важной причиной этого подчас бывает другое: незнание условных знаков, сокращенных обозначений и правил их отображения на картах. Значит, выработке навыков в ведении рабочей карты должно предшествовать сознательное усво­ение знаков и сокращенных обозначений и пра­вил их применения.
