ПРИЛОЖЕНИЯ

ПРИЛОЖЕНИЕ

Влияние расположения активного электрода на поверхности миокардиоцита по отношению к месту воздействия возбуждающего воздействия (импульса) на графическое изображение процессов де- и реполяризации мышечного волокна.

/. Активный электрод расположен в области воздействия возбуждающего импульса и начала процесса деполяризации мышечного волокна.

Рис. 45.

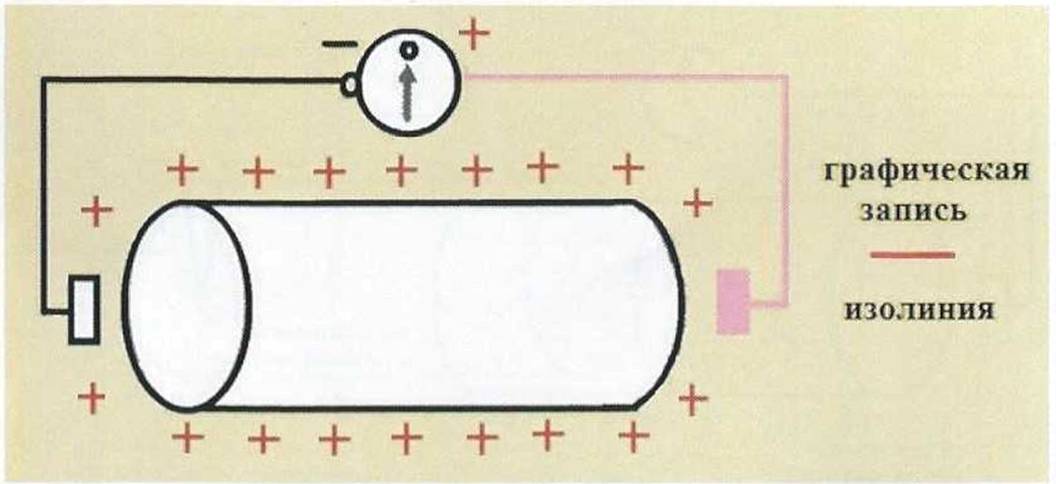

Состояние статической поляризации в одиночном мышечном волокне в состоянии покоя. Регистрируется изолиния.

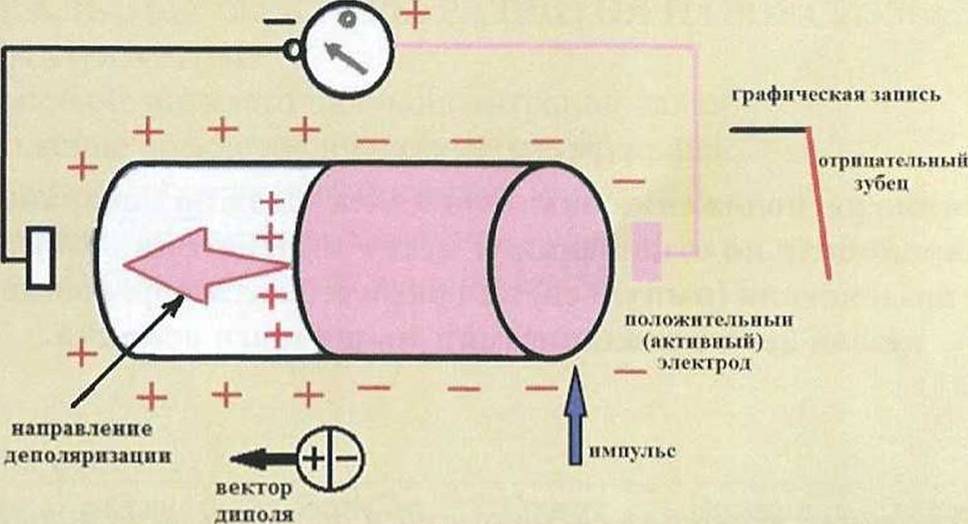

Рис. 46.

Начало деполяризации в одиночном мышечном волокне. Волна возбуждения удаляется от электрода, к активному электроду обращена поверхность с отрицательным зарядом, вектор ЭДС направлен от активного электрода, гальванометр регистрирует отрицательный зубец.

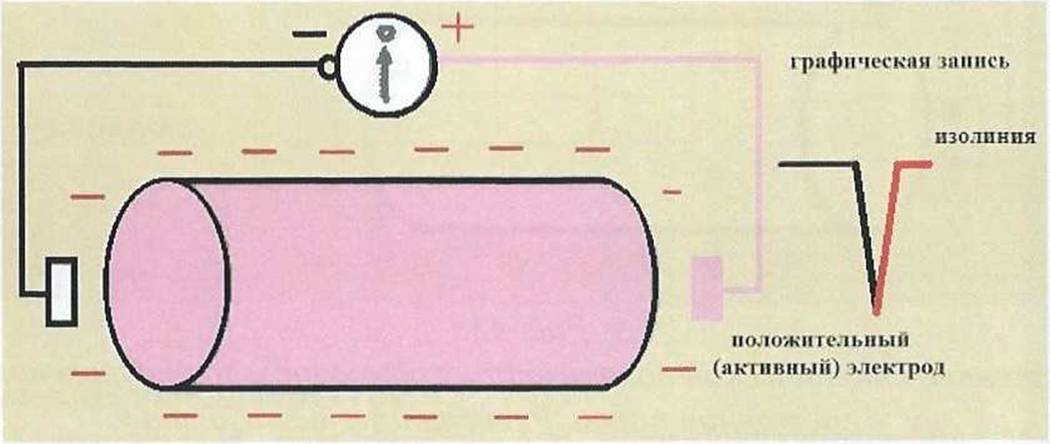

Рис. 47.

Одиночное мышечное волокно в состоянии возбуждения (состояние статической поляризации). Регистрируется изолиния.

диполя

Рис. 48.

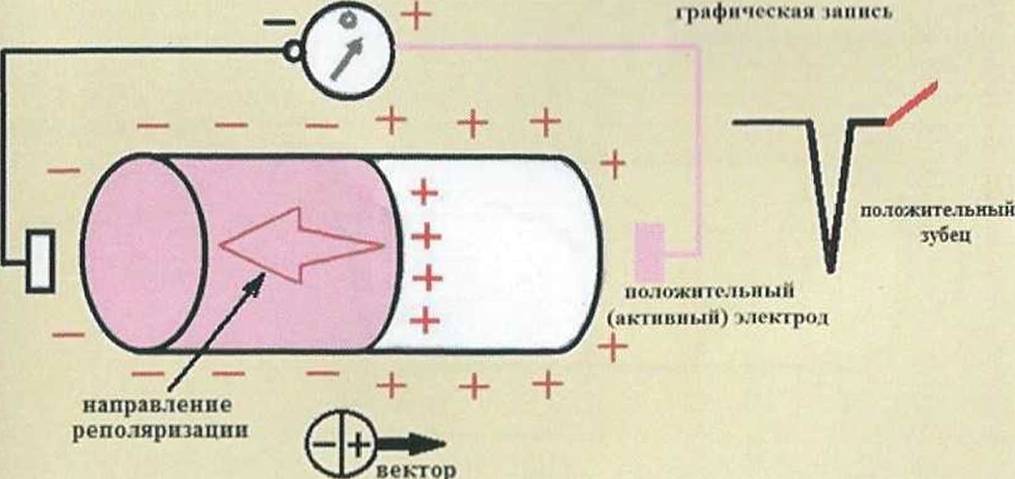

Реполяризация в одиночном мышечном волокне (начинается из той точки мышечного волокна откуда начинался процесс деполяризации).

К активному электроду обращена поверхность с положительным зарядом, вектор ЭДС направлен на активный электрод, регистрируется пололсительный зубец. Процесс реполяризации вызывает меньшую ЭДС, чем процесс деполяризации, поэтому амплитуда зубца меньше, а продолжительность больше.

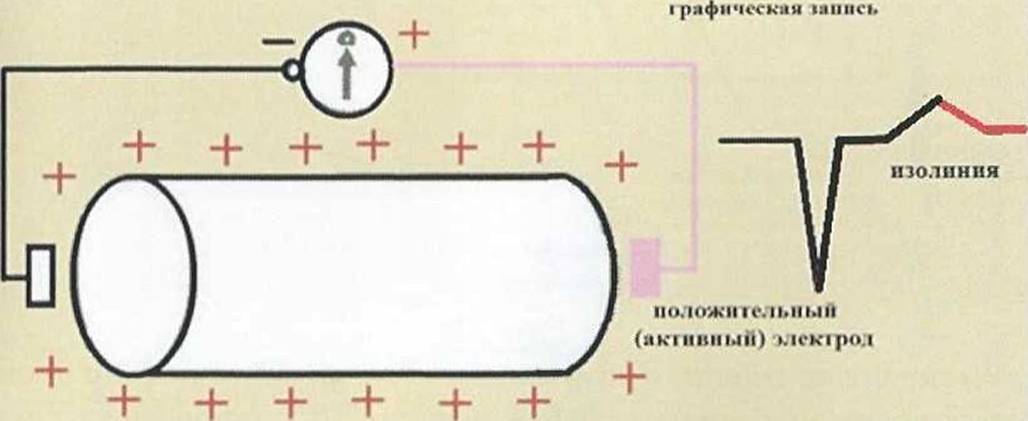

Рис. 49.

Возврат мышечного волокна в состояние покоя (статическая поляризация). Регистрируется изолиния.

2. Активный электрод расположен над серединой одиночного мышечного волокна.

Рис.

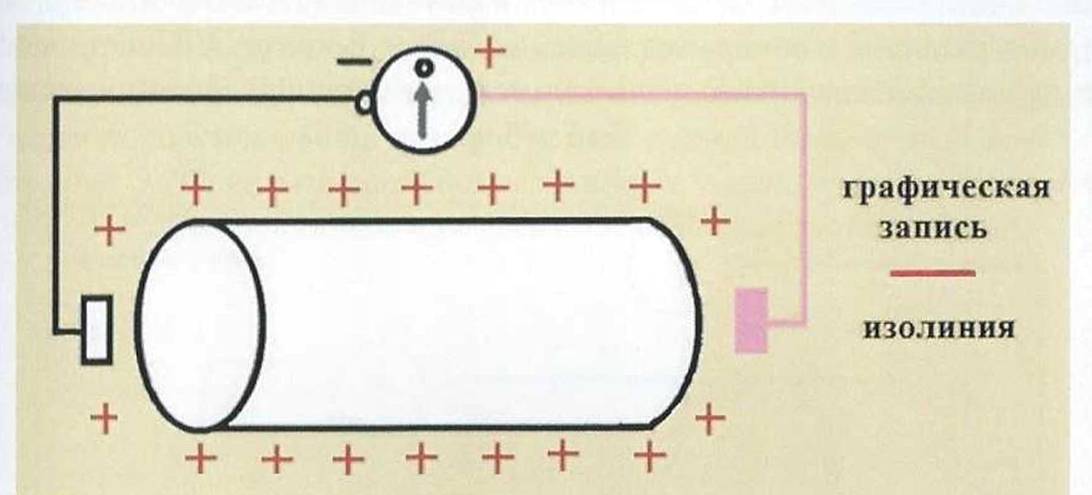

Состояние статической поляризации в одиночном мышечном волокне в состоянии покоя. Регистрируется изолиния.

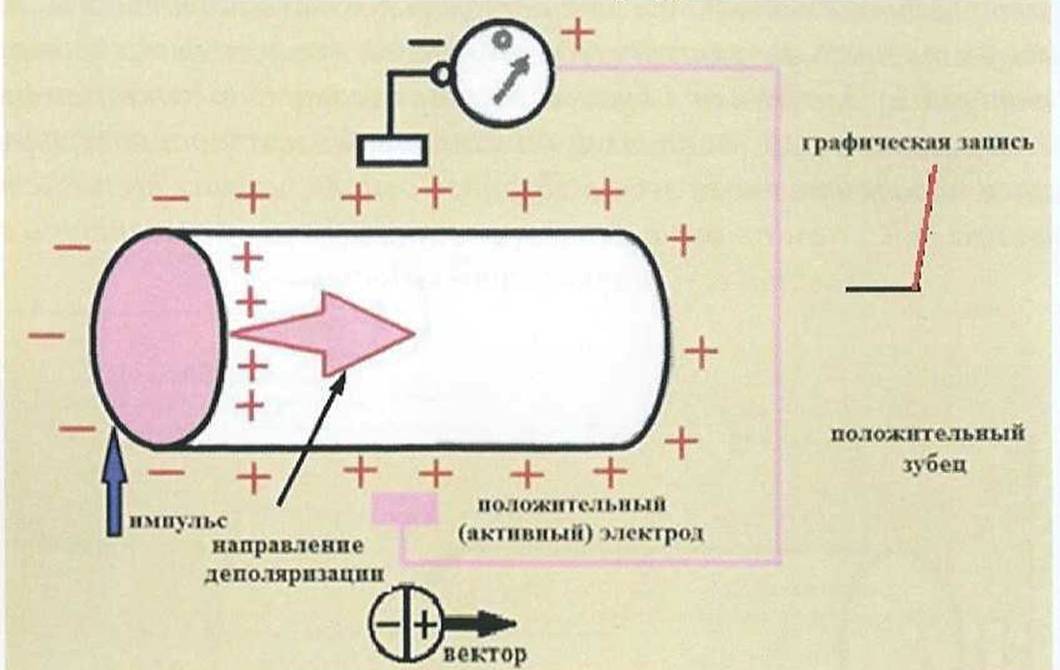

Рис. 51.

Начало деполяризации. К активному электроду обращена поверхность с положительным зарядом, вектор ЭДС направлен на активный электрод, графически регистрируется положительный зубец.

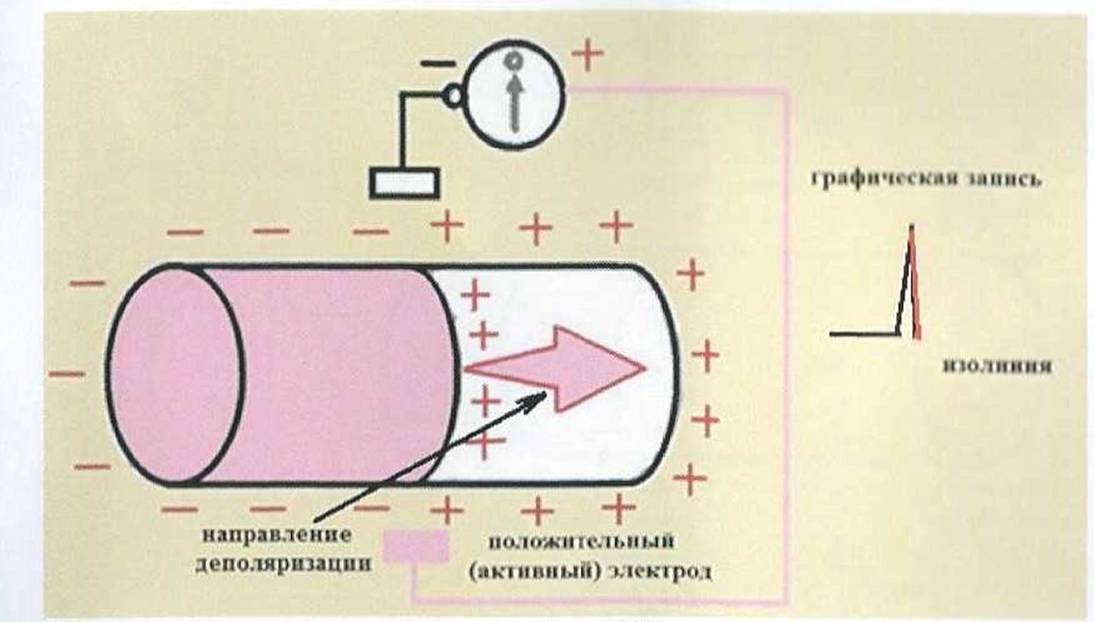

P и с. 52.

Под активным электродом нулевая линия. Графически во трат к

изолинии.

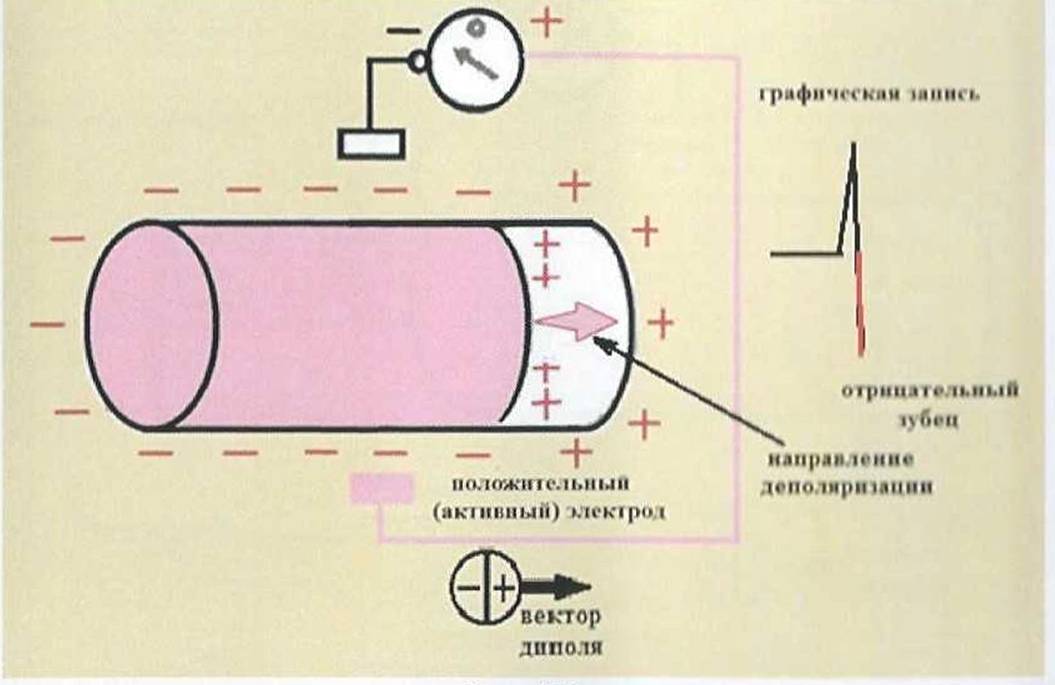

Рис. 53.

Волна деполяризации удаляется от электрода Л активному электроду обращен отрицательный заряд, вектор )Д(' направлен от активного электрода, графически регистрируется отрицательный

зубец.

Рис. 54.

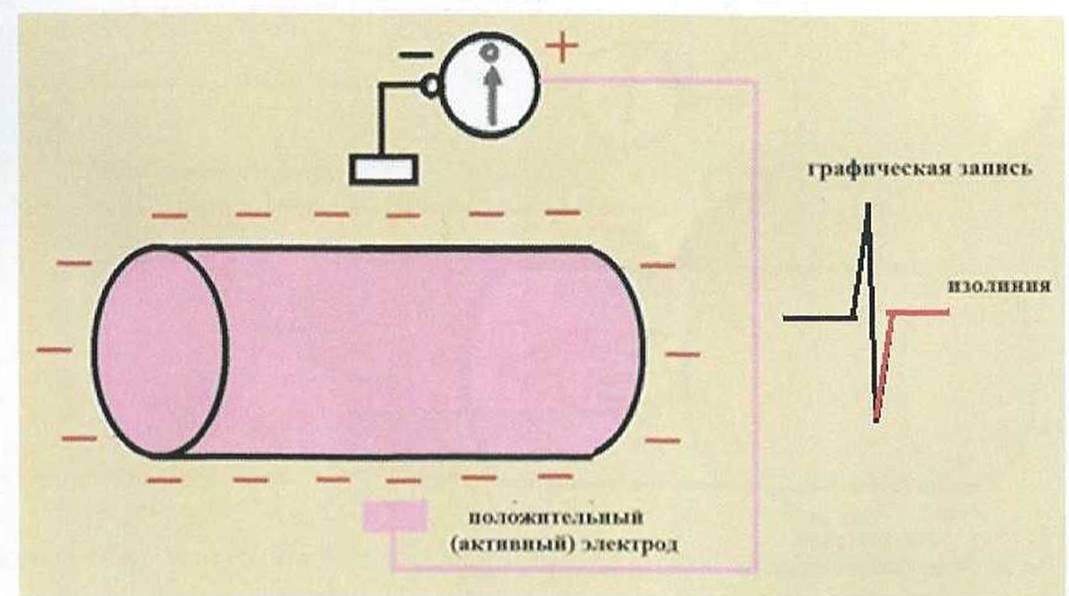

Все волокно полностью охвачено возбуждением - состояние статической поляризации. Графически регистрируется изолиния.

Рис. 55.

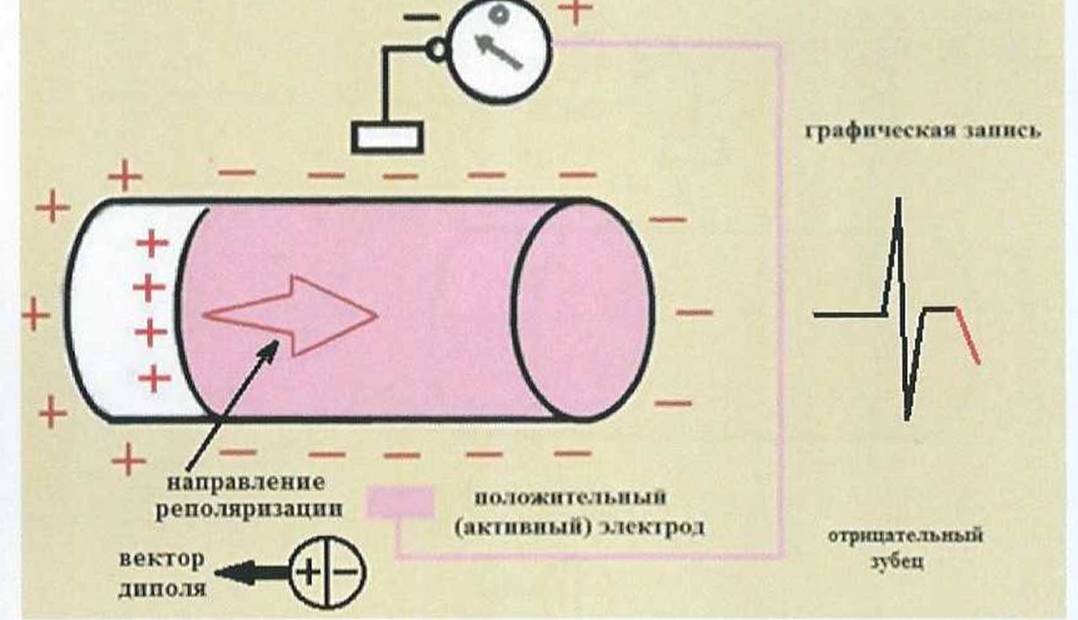

Реполяризация в одиночном мышечном волокне (начинается из той точки мышечного волокна, откуда начинался процесс деполяризации). К активному электроду обращена поверхность с отрицательным зарядом, вектор ЭДС направлен от активного электрода, регистрируется отрицательный зубец.

Рис. 56.

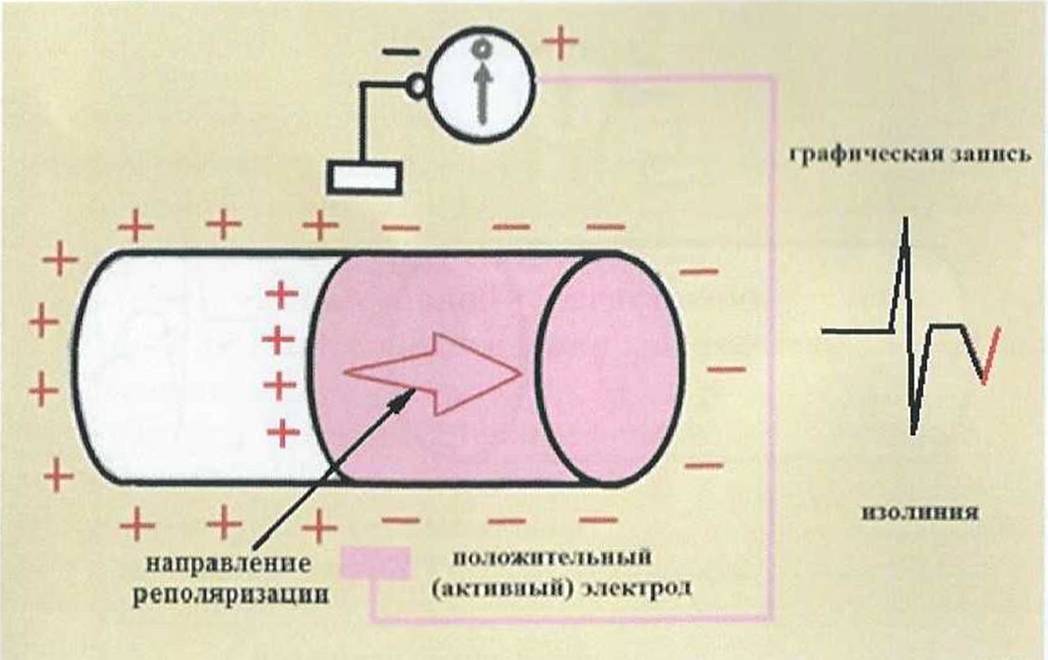

Под активным электродом нулевая линия. Графически возврат к

изолинии.

Рис. 57.

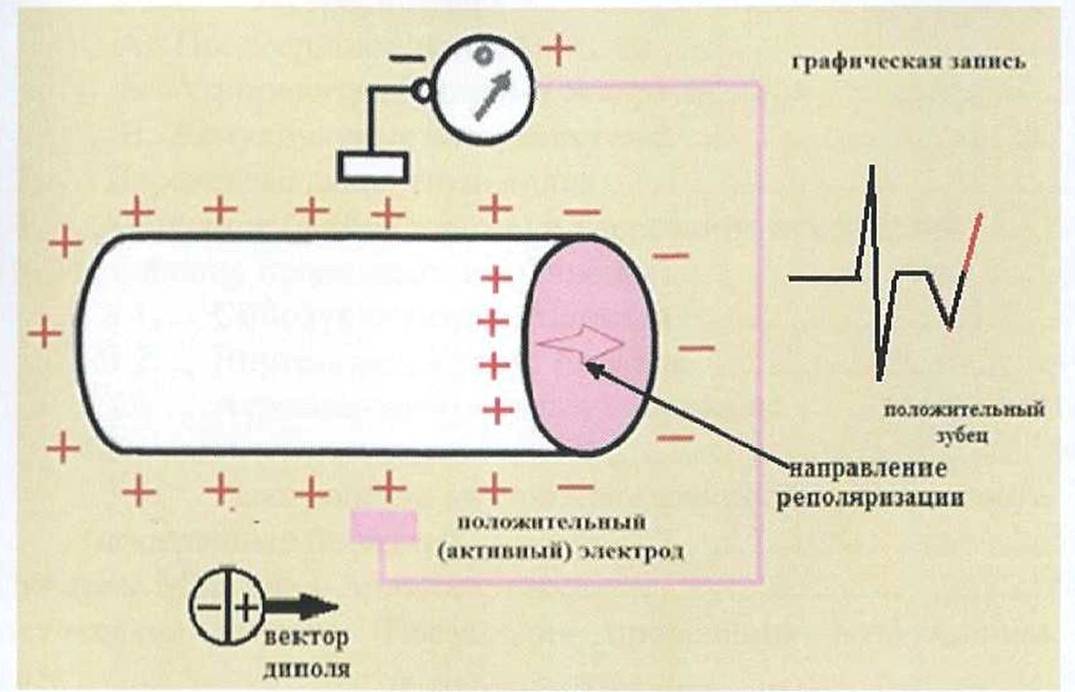

Окончание процесса деполяризации. К активному электроду обращена поверхность с положительным зарядом, вектор ЭДС направлен на активный электрод, регистрируется положительный зубец.

І р.іфи'K’s Kil Vl DtllПСІ»

ІК).|()ЖН І і*, t Ml M H

(ЯКІ IIHKIMit) I. ICKl род

Рис. 58.

+ + + + + +

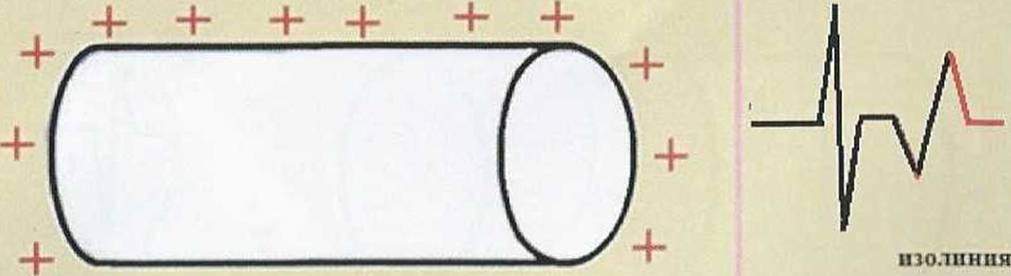

Возврат мышечного волокна в состояние покоя (статическая поляризация). Регистрируется изолиния.
