Fig. 1. Stages of the speech chain

A — speaker (transmitter, sender), В — listener (receiver, addressee); 1 — cortical stage, 2 — articulatory stage, 3 — acoustic stage, 4 — auditory stage, 5 — stage of cortical perception

Рис.

А — говорящий (датчик, отправитель), В — слушатель (получатель, адресат); 1 — кортикальное звено, кодирование речи; 2 — артикуляторное звено, процессы речеобразования; 3 — акустическое звено, распространение речевых сигналов в форме акустических колебаний; 4 — аудиторное звено, восприятие речевых сигналов; 5 — кортикальное звено, понимание речевых сигналов

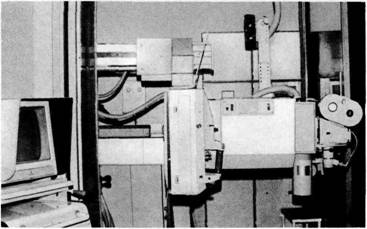

Fig. 2. The Siemens Sirescop 2 X-ray apparatus with picture intensifier

Рис. 2. Рентгеновское оборудование с электронным усилителем марки «Сирескоп-2» фирмы Сименс

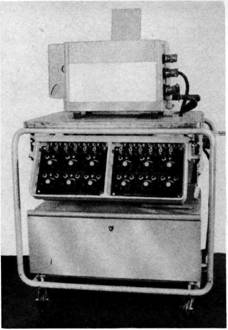

Fig. 3. The labiographic apparatus

Рис. 3. Оборудование для лабиографии

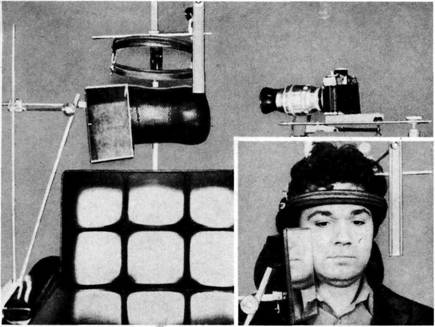

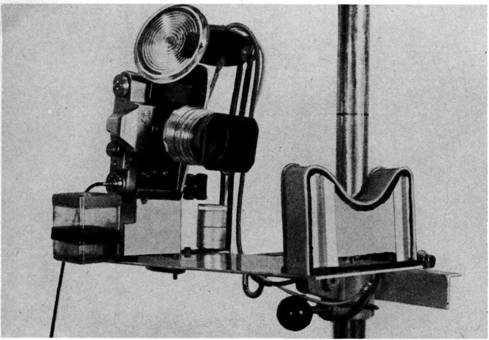

Fig. 4. The photopalatograph constructed by the author Рис. 4. Фотопалатограф, сконструированный автором

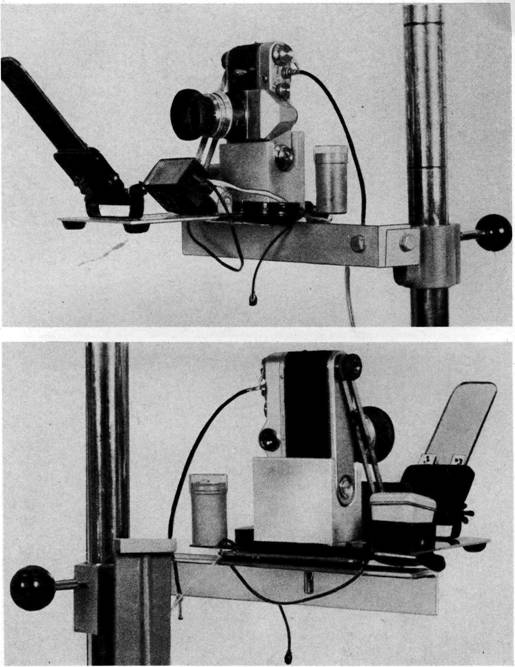

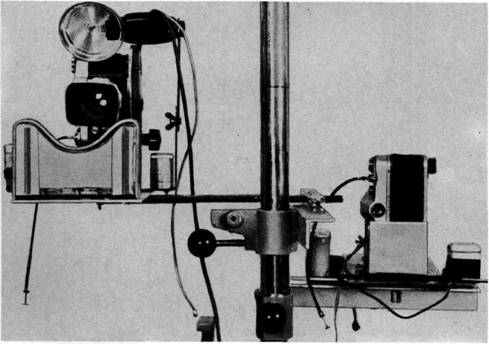

Fig. 5. The photolinguograph constructed by the author

Рис. 5. Фотолингвограф, сконструированный автором

Fig. 6. The K-115 loop oscillograph made in the“ Vibrator” factory, Leningrad

Рис. б. Двенадцатиканальный шлейфовый осциллограф типа К-115 ленинградского завода «Вибратор»

Fig.

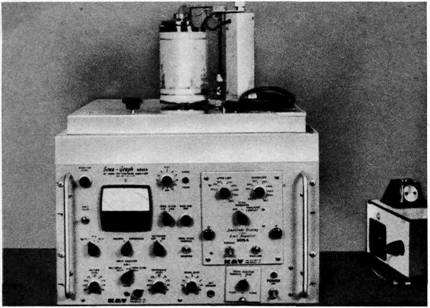

Рис. 7. Динамический спектрограф, называемый Сона-графом, марки Кей, типа 6061-А

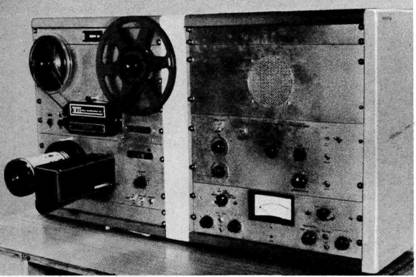

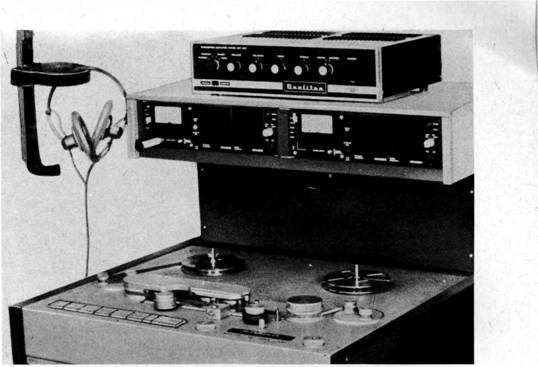

Fig. 8. The Type 700 sound spectrograph marketed by the Voice Identification Incorporation

Рис. 8. Динамический спектрограф типа 700 американской фирмы «Войс идентификейшн инкорпо- рейшн»

Fig. 9. The radiogram of the triphthongoid [tot] illustrates palatal linkage

Рис. 9. Рентгенограмма трифтонгоида [Jot], отражающая палатальное соединение гласного заднего ряда и мягких согласных

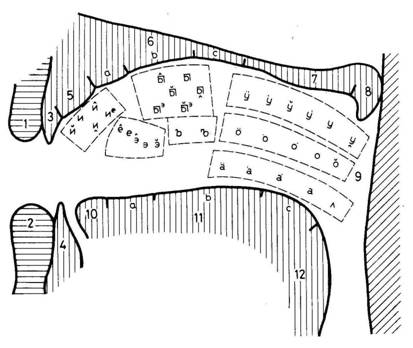

Fig. 10. The Russian vowel system Articulatory organs:

1 — upper lip (labium superior) 7 — velum (velum palatii m^palatum molle)

2 — lower Up (labium inferior) 8 — uvula (uvula palatina,

3 — upper teeth (dentes superior) 9 — pharynx (pharynx)

4 — lower teeth (dentes inferior) 10 — apex (apex linguae)

5 — alveoles (alveoli) 11 — dorsum (dorsum linguae)

6 — palate (palatum durum) a — pre-dorsal region

a — pre-palatal region b — medio-dorsal region

b — medio-palatal region c — post-dorsal region

c — post-palatal region 12 — radix (radix linguae)

Рис. JO. Образование гласных звуков русской речи

Названия артикулирующих органов и их участков.

1 ■— верхняя губа 7 — мягкое нёбо

2 — нижняя губа 8 — маленький язычок

3 — верхние зубы 9 — глотка

4 — нижние зубы 10— кончик языка

5 — альвеолы 11 — спинка языка

6 — твердое нёбо а — передний участок

а — передняя область b — средний участок

b — средняя область с — задний участок

с — задняя область 12— корень~ основание языка

Fig. 11. Palatalization and pharyngealization on the X-ray picture of the sounds [fl —[Г] and [/] — [/:’]

Рис.

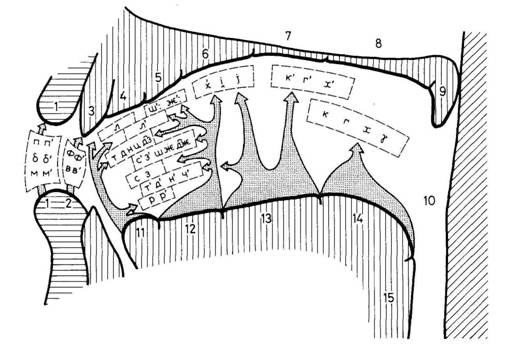

Fig. 12. Articulatory configurations of Russian consonants

1 — bilabial

2 — labio-dental

3 — dental

4 — alveolar

5 — pre-palatal

6 — medio-palatal

7 — post-palatal

8 — velar

9 — uvular

10 — pharyngeal

11 — apical

12 — pre-dorsal

13 — medio-dorsal

14 — post-dorsal

15 — radical

Рис. 12. Артикуляционные конфигурации согласных звуков русской речи Названия звуков по артикулирующим орагнам речи 1 — губно-губной
