Взрывы высокоэнергетичных BB в негерметичных оболочках

В работе [198] определена связь между избыточ­ным давлением и удельным импульсом за пределами гасящей оболочки,· перед которой детонирует BB. Роль гасящей оболочки выполняло. негерметичное строение, уменьшавшее давление и импульс, предотвращавшее разлет осколков и локализующее термическое действие взрыва, происходившего внутри строения.

Коэффициент негерметичности определяется для стен и кры­ши строения. Для одной оболочки коэффициент негерметичности «« равен отношению свободной поверхности к общей поверхности

стен и‘крыши. Если оболочка слоистая, то расчет а_е прово­дился-по формуле.'

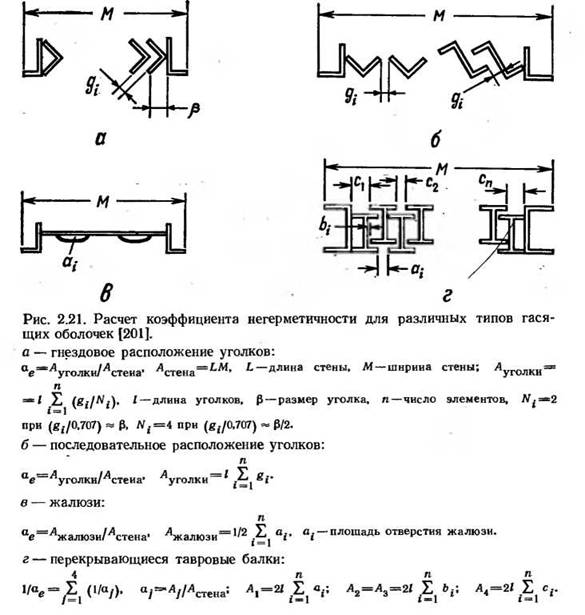

где N_p — количество оболочек. Если оболочка состояла из угол­ков, жалюзей, двутавровых балок, то расчет а_е проводился.так,

как показано на рис. 2.21. Оболочки с гнездовым расположением уголков ипримерно в два раза (Ν = 2) более эф­

фективны для гашения волн давления, чем перфорированные

пластины. А аналогичные оболочки с более близким расположе­нием уголков и _возможно, в четыре раза (Ν = 4)

эффективнее указанной пластины.

Из соображений размерности следует, что

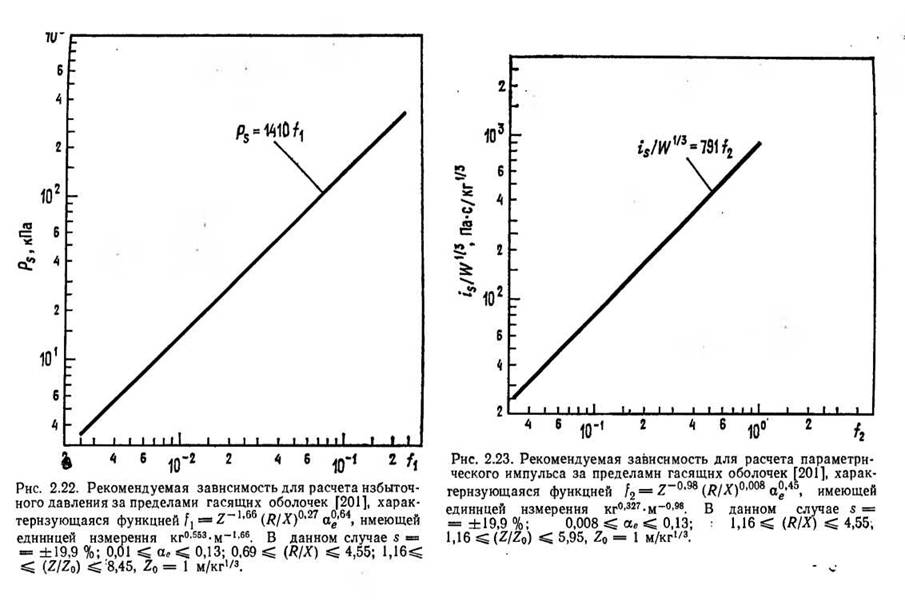

где P_s — избыточное давление за гасящей оболочкой, і — удель­ный импульс, X — характерный размер оболочки, R — расстоя­ние от центра оболочки, Z = RfW^xl3. Были обработаны опытные данные для различных конструкций гасящих оболочек — перфо­рированных пластин, уголков, жалюзей, тавровых конструк­ций — и результаты обработки представлены в виде кривых на рис. 2.22 и 2.23, где s — стандартное отклонение Кривые могут использоваться только в тех пределах Z, и а_е, которые

указаны на графиках.

2.5.1.1.
