Вимірювальні інформаційні системи в стандарті МЕК 625.1

Інтерфейс МЕК 625 призначено для створення гнучких вимірювальних інформаційних систем (Versatile Interconnect System for Instruments and Controllers) за принципом агрегатування окремих конструктивно незалежних функціональних блоків (контролерів К, приймачів байтів через магістраль Пр, передавачів байтів через магістраль Пер або їх комбінацій).

Інтерфейсна магістраль GPIB

Інтерфейсна магістраль МЕК 625 складена з трьох шин (рис. 7): - шини даних, - шини загального керування, - шини синхронізації передачі.

Рис. 7

Шина даних (ШД). Вісім ліній DIO1...DIO8 складають шину даних, яка призначена для передачі байт за байтом цифрових даних вимірю­вання, адрес ФБ, універсальних і адресованих багатолінійних команд. Байти даних (Data Byte – DAB) передаються послідовно через шину, біти – паралельно в обох напрямках.

Шина синхронізації (ШС) складається з трьох ліній - DAV, NRFD, NDAC. Порядок асинхронного обміну повідомленнями через ШД від­повідає стандартній процедурі “ручкання” (handshake - hs).

Шина загального керування (ШК). Складається з п’яти ліній - IFC, REN, ATN, SRQ, EOI, які використовуються для передавання однолі­нійних команд від контролера до ФБ.

Символічні позначення ліній інтерфейсної магістралі утворені з початкових літер їхніх англійських найменувань (табл. 1).

Табл. 1

(в дужках наведені позначення мнемоніки за ГОСТ 26.003-80)

До однолінійних команд, які передаються через ШК належать повідомлення в один біт інформації. Назвемо їх окремо.

IFC - очищення інтерфейсу одночасно від усіх адрес.

REN - за цією командою всі ФБ, які мають функцію RL, переходять з автономного режиму керування на дистанційне через інтерфейсну магістраль. При цьому всі органи місцевого керування на панелях приладів блокуються.

ATN - увага, повідомлення на ШД не приладове, а інтерфейсне.

SRQ - запит на обслуговування, який може надіслати ФБ за допомогою ІФ SR і таким чином привернути до себе увагу контролера.

EOI - ознака кінця повідомлення. Коли цей сигнал надсилається спільно з сигналом ATN, то така комбінація (IDY) використовується для ідентифікації ФБ при паралельному опитуванні.

Інтерфейсні функції

Інтерфейсні функції (ІФ) дають змогу ФБ приймати, передавати повідомлення і виконувати їх обробку.

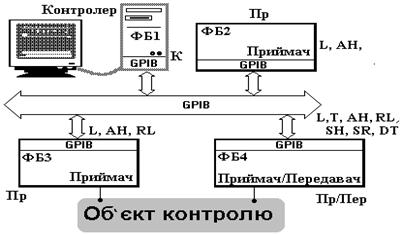

З’єднані магістраллю приладового інтерфейсу ФБ (рис. 8) взаємодіють завдяки виконанню певного набору з десяти можливих ІФ, п’ять з яких належать до основних, решта - до додаткових (табл. 2).

Рис. 8

Охарактеризуємо інтерфейсні функції.

Табл. 2

L(LE) - дає змогу адресувати ФБ як слухаючий (приймач). Функція вступає в дію після адресування приймача. L використовує однобайтову адресу, LE - двобайтову.

АН - функція квитованого обміну даними приймача з передавачем через інтерфейсну магістраль з видачею сигналу-квитанції про закінчення прийому байта. Забезпечує асинхронний прийом повідомлень. Працює спільно з L(LE).
