Архітектура відкритих систем

Архітектура відкритих систем (Open System Architecture) – концепція, за якою система взаємодіє з середовищем, людиною, джерелами інформації, іншими системами і має властивість розширюватися за рахунок апаратних засобів цього середовища.

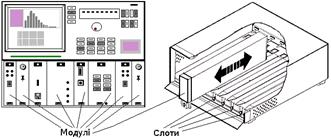

Рис. 4

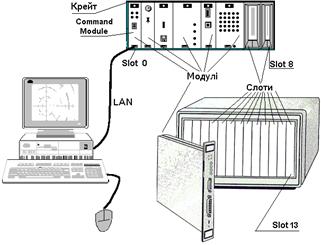

Інший приклад відкритої системи модульної архітектури наведено на рис. 5.

Рис. 5,а.

Рис. 5,б.

Це багатопроцесорна вимірювальна інформаційна система високої швидкодії і великого обсягу пам’яті VXIbus (стандарт ІЕЕЕ 1155-92).

VXI (VME eXtention for Instruments) являє собою поширення швидкісних можливостей 32-розрядного внутрішнього модульного комп’ютерного інтерфейсу VME (Versa Module Europe - std. IEC 821, std. IEEE 1014) на інструментальне вимірювальне середовище.

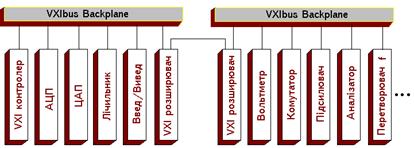

Змінні модулі різного призначення об’єднуються в крейті через об’єднувальну плату (Bacкplane), яка має власний процесор. Декілька крейтів можуть об’єднуватися через модуль розширення (рис. 5,б).

До систем відкритої архітектури належить найбільш поширений тепер на міжнародному ринку контрольно-вимірювальної техніки вимірювальний інтерфейс агрегатної конфігурації МЕК 625 (рис. 6).

Рис. 6

Створені на основі цього інтерфейсу вимірювальні інформаційні системи можуть складатися з будь-яких програмовних засобів вимірювання, які мають стандартний вихід GPIB (General Purpose Interface Bus – інтерфейсна магістраль загального призначення).

В основу міжнародного стандарту МЕК 625.1 лягла розроблена фірмою Hewlett-Packard система магістрального цифрового приладового інтерфейсу з байт-послідовним і біт-паралельним асинхронним обміном даними Hewlett-Packard Interface Bus Systems (HP-IB). Вся вимірювальна техніка фірми Hewlett-Packard тепер знаходиться в компетенції фірми Agilent Technologies Innovating the HP Way.

Вимірювальну інформаційну систему МЕК 625 ми будемо вивчати детально.

Приклади телекомунікаційних вимірювальних систем

Системи контролю та вимірювання (Test & Measurement Systems) в міжнародній мережі телекомунікації ITN (International Telecommunication Network), незалежно від агрегатної чи функціонально-модульної архітектури за своїм призначенням охоплюють декілька напрямів у телекомунікації. Охарактеризуймо коротко кожен з цих напрямів, називаючи лише вимірювальні задачі або призначення системних приладів чи устаткування.

RF & Microwave Systems Телекомунікаційні системи від низьких до надзвичайно високих частот.

{Генерація вимірювальних сигналів, аналіз спектра, тестування мереж, вимірювання напруги, частоти і потужності, вимірювання модуляцій (маніпуляцій) і коефіцієнта шуму, імітаційне моделювання, контроль електромагнітної захищеності та сумісності, антенні вимірювання, спектральний моніторинг, вимірювання фазового шуму, комутація сигналів, цифрова осцилоскопія, вимірювання LCR, АЧХ і ФЧХ, вимірювальні АЦП і ЦАП, перетворення напруги і частоти, вимірювання частотно-часових параметрів, вимірювальна фільтрація, вимірювання нелінійності, цифрова мультиметрія, фазометрія, синтез телекомунікаційних сигналів і трафіка}.

Lidhtwave Systems.Телекомунікаційні системи оптичного діапазону частот.

{Компонентне тестування, прецизійна рефлектометрія, поляризацій­ний аналіз, комутація, аналіз джитера і око-діаграми, вимірювальний аналіз SDH/SONET}.

Digital Systems. Цифрові телекомунікаційні системи.

{Аналіз логічних станів, сигнатурний аналіз, генерація вимірювальних сигналів і даних, тестування цифрових пристроїв, синтез частот, протокольний аналіз усіх існуючих систем}.

Telecom/Datacom Systems. Телекомунікаційні системи передачі даних.

{Аналіз стандартних протоколів обміну (WAN, ISDN, SS7, LAN, ATM, SDH, PDH), вимірювання групової затримки й федингу, тестування стану систем мобільного зв’язку (СDMA, DECT, GSM), аналіз око-діаграми і сигнального сузір’я, статистичний аналіз, тестування цифрових потоків даних, аналіз цифрових мереж СЕРТ}.

Wireless Communications Systems. Телекомунікаційні системи безпроводового зв’язку.

{Тестування радіорелейного і стільникового зв’язку, аналіз модульованих сигналів, тестування радіопередавачів і радіоприймачів, імітація радіочастотних каналів і сигналів}.

Cable & Broadcast Television Systems. Телекомунікаційні системи кабельного й широкомовного телебачення.

{Аналіз цифрового відеосигналу, аналіз кабельного ТБ, вимірювання рівня сигналів, аналіз спектра, моніторинг відеосигналів, вимірювання якості ТБ}.

2
