Конфігурація вимірювальних інформаційних систем у стандарті МЕК 625

Візьмемо приклад.

Скласти в стандарті МЕК 625 конфігурацію вимірювальної ін­формаційної системи тестового контролю умовного об’єкта з наве­дених у табл. 5 функціональних блоків (ФБ). На схемі біля кожного ФБ записати його інтерфейсні функції, присвоєні на свій розсуд в де­сятковому коді числові значення адресних байтів, системне призна­чення кожного ФБ (Пр[иймач]/Пер[едавач]/К[онтролер]).

Табл. 5

Рис. 9

Беремо за основу магістраль, наведену на рис. 1, і підключаємо до неї наведені у табл. 5 блоки. Далі переписуємо з табл. 5 інтерфейсні функції. Стосовно системного призначення ФБ користуємося табл. 2: L – приймач, T – передавач, С – контролер.

Адреси призначаємо відповідно до процедури адресації й таблиці. 3, з якої видно, що адресний байт передавача на 32 більше числового значення адресного байта приймача.

Розглянемо ще один приклад конфігурації, який може стати в нагоді при розв’язанні першої задачі комплексного завдання.

З наведених у табл. 6 функціональних блоків у стандарті МЕК 625 складемо структурну схему вимірювальної інформаційної системи функціонального контролю спектра. На схемі біля кожного ФБ запишемо присвоєні на власний вибір числові значення адресних байтів, системне призначення кожного ФБ та його інтерфейсні функції.

Табл. 6

ФБ	L	AH	T	SH	C	SR	RL	DC	DT
Комп’ютер					*
Аналізатор спектра 8902А	*	*	*	*		*	*	*	*
Принтер	*	*
Генератор Г6-33	*	*	*	*		*	*
Генератор Г6-36	*	*

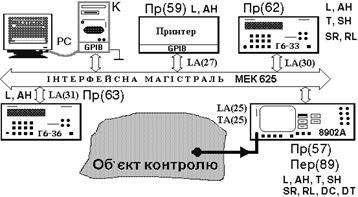

Рис. 10

Як видно із схеми рис. 10, генератори Г6-33 і Г6-36 не беруть участі в даному експерименті й залишатимуться в пасивному стані під час спектрального моніторингу.
