Групи вимірювальних задач у телекомунікації

Огляд вимірювальних задач у телекомунікації можна зробити після їхнього групування за різними ознаками, наприклад, сферами за­стосування, номенклатурою і принципом роботи вимірювальних засо­бів.

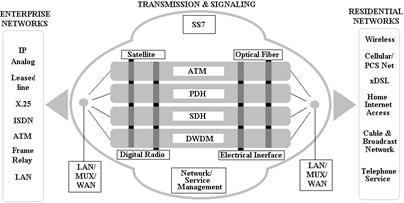

Рис. 28

Розглянемо задачі вимірювань у телекомунікації за загальною ознакою їхньої приналежності до тієї чи іншої ділянки мережі пере­дачі інформації без урахування принципів роботи засобів вимірюван­ня (рис.28).

Рис. 29

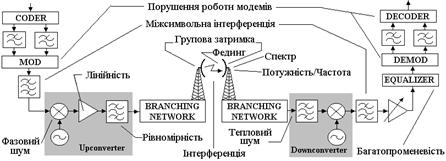

Перша група вимірювальних задач (рис. 29) охоплює радіочастотні вимірювання і тестування середовища розповсюдження сигналів в транспортній мережі (Transmission & Signaling Network): радіо­ефірне і кабельне. Радіочастотні вимірювання пов’язані з вимірюван­нями радіорелейних і супутникових систем передачі, контролем ра­діоефіру, контролем характеристик ділянок радіочастотних трак­тів. На рис. 30 для прикладу наведено схему типового радіочастот­ного тракту з переліком основних параметрів, що підлягають вимі­рюванню, аби з’ясувати їх вплив на головний параметр тракту – кое­фіцієнт помилок BER.

Рис. 30

Важливою частиною задач першої групи є аналіз радіоефіру, котрий пов’язаний з дослідженням електромагнітної обстановки в цілому спектрі радіохвиль телекомунікаційної системи. В наш час ра­діочастотний спектр розглядається як надбання держави, тому кількісна оцінка спектральної ефективності використання радіоефіру вважається особливо важливою вимірювальною задачею.

Тестування кабельного середовища складається з тестування металевих і волокнооптичних кабелів. Такі вимірювання можуть ви­конуватися під час перевірки стану кабелю перед прокладанням і на вже прокладеному кабелі в процесі експлуатації з метою визначення обривів, ділянок заниженої якості тощо.

Друга група вимірювальних задач - це вимірювання цифрових трак­тів мережі (Transmission & Signaling Network) на всіх рівнях ієрархії PDH/SDH від Е1 до синхронного транспортного модуля STM-1 (стан­дартного цифрового каналу SDH) і далі по сходинках ієрархії SDH: STM-4 (622,080 Mb/s), STM-8 (1244,160 Mb/s), STM-12 (1866,240 Mb/s), STM-16 (2487,320 Mb/s).

Як єдиний механізм мультиплексування, комутації та передачі до цієї групи належить також мережа АТМ (Asynchronous Transfer Mod). Серед інших на мережах АТМ аналізуються:

- застосовування АТМ для створення мереж B-ISDN;

- показники якості «від кінця до кінця»;

- відповідність мережі АТМ гарантованим параметрам;

- трафік;

- ефективність використання ресурсів мережі.

Вимірювання зазначених параметрів особливо важливе при про­веденні комплексних вимірювань SDH/ATM.
