Типові схеми організації вимірювань у телекомунікації

Зупинимося на конкретних прикладах.

HiZ - Схема організації вимірювання “високоомне” для аналізу протоколу на ділянці між двома мережними елементами NE (рис. 12).

Використовують під час експлуатації (In-Service).

Це - поширений у метрології варіант паралельного підключення вимірювальних приладів для вимірювання параметрів напруги.

THRU Схема організації вимірювання “через себе” (рис. 13) для аналізу, наприклад, протоколу на ділянці між двома мультиплексорами. Обмін відбувається через засіб тестування TS.

Рис. 13

Дозволяє виконувати тестовий контроль, в тому числі – стресовий.

Це - поширений у метрології варіант послідовного підключення вимірювальних приладів для вимірювання параметрів струму.

End-to-End Схема організації вимірювання “точка-точка” для аналізу, наприклад, протоколу цифрової системи передачі (рис. 14).

Рис. 14

Тут необхідно мати два аналізатори, проте є можливість локалізу­вати ділянки деградації якості.

LoopBack Схема організації вимірювання “через шлейф” для ана­лізу, наприклад, протоколу системи зв’язку (рис. 15).

Рис. 15

Out of service Схема організації вимірювання “з відключенням каналу” для аналізу протоколу, наприклад, на виході термінального обладнання ТЕ.

Ця схема використовується для тестового контролю в системах PDH/SDH на фізичному і канальному рівні: перевірки компенсації внесеного джитера, компенсації розсинхронізації, аналізу роботи мультиплексора за критерієм коефіцієнта помилок (Bit Error Rate – BER) тощо.

Аналізатор може виконувати, наприклад, роль джерела тестового потоку STM-1 при аналізі переходу від SDH до PDH (рис. 16) в мультиплексорі введення/виведення (Add/Drop Multiplexor - ADM).

Рис. 16

На рис. 16,a наведено дві схеми. Перша схема для контролю роботи ADM при переході від PDH до SDH. Друга – для перевірки мультиплексування/демультиплексування потоків STM-M у потік STM-N і навпаки.

Рис. 16,a

Monitoring Експлуатаційний контроль якості телекомунікаційних систем на сучасному рівні характеризується переходом до неперервного стеження за станом зв’язку і управління ним шляхом завчасного інформування персоналу про можливу появу несприятливих, критичних чи неприпустимих ситуацій. Tакий прогностичний підхід до співставлення поведінки об’єкта спостереження з критичними властиво­стями і небезпечними наслідками чи ускладненнями дістав назву моніторингу.

Моніторинг передбачає виконання великої кількості вимірювальних задач, обробку, реєстрацію і аналіз даних експерименту. Головним результатом запровадження моніторингу в різноманітних системах зв’язку є підвищення надійності та якості передавання інформації.

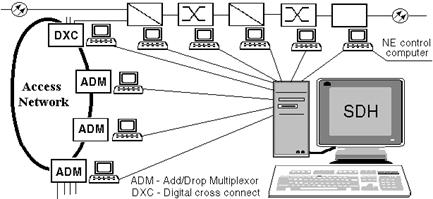

На рис. 17 показано приклад схеми організації моніторингу ділянки цифрової мережі SDH за допомогою аналізатора PDH/ SDH.

Рис. 17

Організацію моніторингу цифрової мережі PDH за допомогою аналізатора PDH/ SDH виконують за схемою рис. 18.

Рис. 18

Мультиплексор Е1 забезпечує об’єднання 30 аналогових каналів ТЧ в один цифровий канал 2,048 Mb/s. Мультиплексорне обладнання рівнів Е2, Е3, Е4 вже не виконує функцій аналого-цифрового перетворення, що скорочує загальну специфіку їхніх тестів порівняно з тестами Е1.

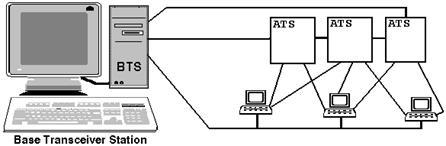

Схема організації одного з варіантів моніторингу сигнальної мережі SS7 наведена на рис. 19. Цей варіант передбачає використання у вузлах мережі спільно з програмним забезпеченням спеціального тестового обладнання (Signaling Test Set).

Рис. 19

B одному з вузлів мережі моніторингу розташована базова станція (Base Transceiver Station - BTS). Кожен комплект апаратури підтримує мережі стаціонарного і рухомого зв’язку, протоколи сигнальних мереж SS7, ІSDN, Х.25, виконує аналіз записаних даних (Logged data) або аналіз даних у реальному часі (Real-time data).

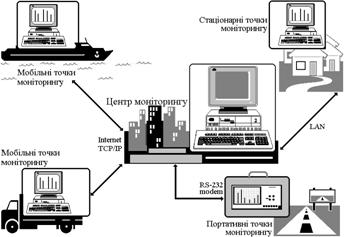

Приклад організації спектрального моніторингу наведено на рис. 20.

Основною метою систем спектрального моніторингу є аналіз електромагнітної обстановки в повному спектрі частот.

Рис. 20

Система виконує комплексний аналіз електромагнітної обстановки з прив’язкою на місцевості. За результатами таких вимірювань створюють карти розподілень інтенсивності електромагнітного поля в різних діапазонах.
