Імітація трактів і мережного обладнання.
Задачі імітації трактів і мережного обладнання слугують аналізу запроваджуваного на мережі мережного і термінального обладнання. Розглянемо приклад запровадження імітації в системі передачі даних (рис.
27).

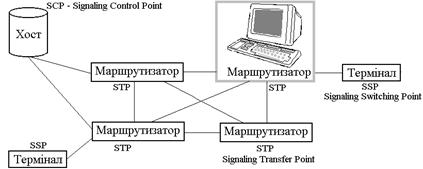

Рис. 27
У даному випадку аналізатор, імітуючи один з маршрутизаторів СПД, замість нього передає та приймає пакети даних за різними адресами, і, крім того, аналізує виконання протоколів.
Паралельно з мережею передачі основної інформації за такою ж самою структурою додатково діє виділена мережа передачі сигнальної інформації (Signaling Network), яка складається з пунктів передачі сигнальних повідомлень (Signaling Transfer Point – STP), пункту надання додаткових послуг (Signaling Control Point – SCP) і абонентських пунктів сигналізації (Signaling Switching Point – SSP). У даному випадку аналізатор з урахуванням специфіки SS7 імітує один з пунктів передачі сигнальних повідомлень.
Слід підкреслити, що імітатор можна підключати в будь-яке місце чи в будь-яку ділянку мережі.
Аналіз якості наданих послуг охоплює велику кількість організаційних і технічних задач під загальною назвою Human Factors. В Європейському інституті телекомунікаційних стандартів ETSI цією проблемою опікується окремий комітет. Вимірювальні задачі такої справи пов’язані, наприклад, із створенням аналогових абонентських ліній, з мережею цифрової телефонії тощо. Найважливішою проблемою в ISDN є сервіс, пов’язаний з доведенням цифрового потоку від АТС до користувача. Зрозуміло, що ця проблема потребує розв’язання значної кількості задач кількісної оцінки якості.
Серед вимірювальних задач аналізу якості наданих послуг варто виділити стресове тестування. Воно спрямоване на імітацію різноманітних некоректних ситуацій і аналіз роботи системи в цих умовах. Ця інформація використовується на поліпшення якості наданих послуг. Звернемося до рис.
27. В режимі стресового тестування аналізатор вносить помилки в різні частини пакета, що передається, довільно вилучає пакети, дублює пакети, вносить затримку в передачу пакета, замінює одне повідомлення на інше. Таке штучне “дратування” інформації необхідно для дослідження впливу нестандартних перешкод на алгоритм роботи системи діагностування і управління, на алгоритм роботи окремих елементів мережі.Стресове тестування в SS7 виконують аналогічно СПД: обирають один з каналів і в нього за схемою “через себе” підключають аналізатор для внесення змін до сигнального трафіка.
Категорія вимірювань канального рівня (Link Layer) - це вимірювання характеристик каналів телекомунікаційної мережі, вимірювання структури даних, протоколів, тобто всього, що стосується якості каналів.
Наприклад, вимірювання канального рівня Е1 проводяться для визначення відповідності вимірюваного каналу Е1 чинним нормам рекомендацій ITU. Описання структури потоку Е1, вимог і параметрів для вимірювань викладено в таких стандартах Міжнародного союзу електрозв’язку (ITU):
- ITU G.703 Фізичні/електричні характеристики інтерфейсів;
- ITU G.704 Структура синхронних циклів;
- ITU G.706 Циклова структура (FAS) і контрольна сума (CRC);
- ITU G.821 Параметри на помилки в міжнародних каналах зв’язку;
- ITU M.550/M.2100 Сервісні норми на міжнародні канали зв’язку.
Саме ці норми визначають специфікацію вимірювальних задач і перелік вимірюваних параметрів на цьому рівні.
Категорія вимірювань фізичного рівня (Physical Layer)
До цієї категорії належать всі вимірювання телекомунікаційної апаратури й обладнання (виробничі, сертифікаційні, інсталяційні), вимірювання вузлів мультиплексування, ретрансляторів, термінального обладнання, електричних інтерфейсів, кабельного обладнання тощо.
