6.3 ОПРЕДЕЛЕНИЕ ПРЯМОУГОЛЬНЫХ КООРДИНАТ

Прямоугольные координаты - линейные величины (абсцисса X, ордината Y), определяющие положение точки на плоскости (карте).

Координатная (километровая) сетка - система горизонтальных и вертикальных линий, проведенных параллельно осям прямоугольных координат (осевому меридиану зоны и экватору).

Координатная сетка оцифрована. Подписи у горизонтальных линий указывают расстояния в километрах от экватора, у вертикальных линий означают номер зоны (одна или две цифры) и расстояние в километрах (всегда три) от осевого меридиана зоны, условно вынесенного к западу на 500 км.

На внешней рамке даны выходы координатных линий (дополнительная сетка) системы координат смежной зоны.

По координатной сетке с помощью циркуля (линейки) можно:

1. Определить прямоугольные координаты точки на карте.

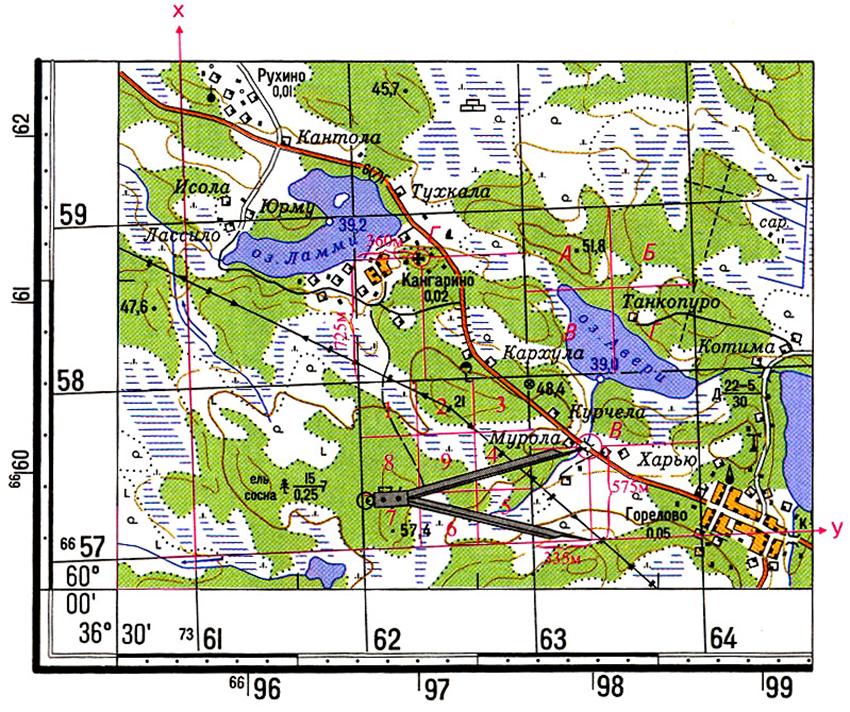

Например, точки В. Для этого надо:

- записать X - оцифровку нижней километровой линии квадрата, в котором находится точка В, т.е. 6657 км;

- измерить по перпендикуляру расстояние от нижней километровой линии квадрата до точки В и, пользуясь линейным масштабом карты, определить величину этого отрезка в метрах;

- сложить измеренную величину 575 м с значением оцифровки нижней километровой линии квадрата

X = 6657000+575 = 6657575 м

Определение ординаты Y производят аналогично, т.е. записать значение У-оцифровку левой вертикальной линии квадрата,т.е.7363;

- измерить по перпендикуляру расстояние от этой линии до точки В, т.е.335 м;

- прибавить измеренное расстояние к значению оцифровки Y левой вертикальной линии квадрата

Y = 7363000+335 = 7363335 м

2. Нанести на карту цель по заданным координатам.

Например, точку Г по координатам:

Х = 6658725 Y = 7362360.

Для этого надо:

- найти квадрат, в котором расположена точка Г по значению целых километров, т.е. 5862;

- отложить от левого нижнего угла квадрата отрезок в масштабе карты, равный разности абсциссы цели и нижней стороны квадрата - 725 м;

- от полученной точки по перпендикуляру вправо отложить отрезок, равный разности ординат цели и левой стороны квадрата, т.е. 360 м.

3. Произвести целеуказание по карте, т.е. указать квадрат, в котором расположена цель.

Форма целеуказания: оцифровка по вертикали - нижняя горизонтальная линия квадрата (ось Х) и оцифровка по горизонтали -левая вертикальная линия квадрата (ось Y).

Например: Рухино-5961

Для более точного определения указывают часть квадрата, деля его на 4 части и обозначая каждую часть буквами.

Например: хутор- 5863-Г или на 9 частей (улитка), обозначая их цифрами например, высота 57,4 5762-7
