6.4. ОПРЕДЕЛЕНИЕ ГЕОГРАФИЧЕСКИХ КООРДИНАТ
Географические координаты - угловые величины (широта φ и долгота λ.определяющие положение точки на земной поверхности.

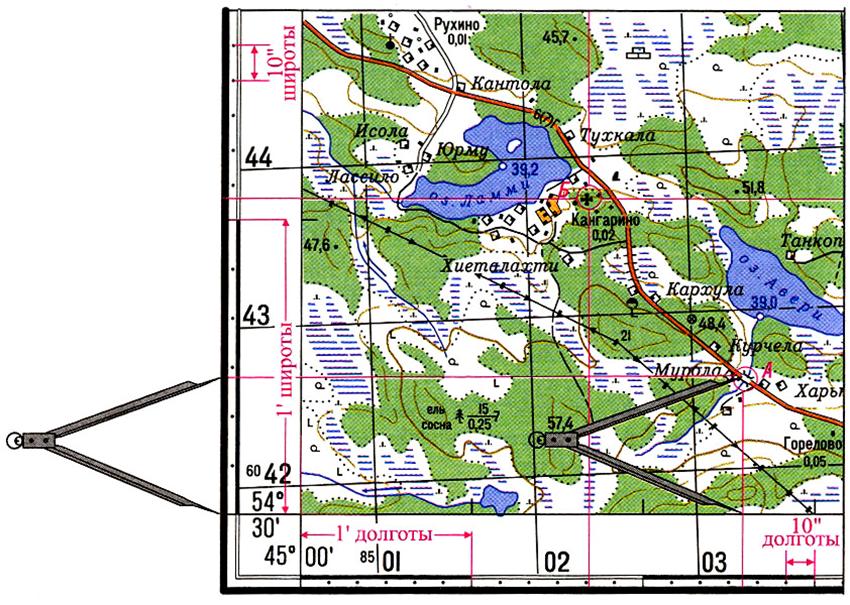

Рамка топографической карты разбита на минуты, которые разделены точками на деления по 10 секунд в каждом.
На боковых сторонах рамки обозначены широты, а на северной и южной - долготы.Пользуясь минутной рамкой карты можно:
1. Определить географические координаты любой точки на карте.
Например, координаты точки А. Для этого необходимо с помощью циркуля-измерителя измерить кратчайшее расстояние от точки А до южной рамки карты, затем приложить измеритель к западной рамке и определить количество минут и секунд в измеренном отрезке, сложить полученное значение минут и секунд (0'27") с широтой юго-западного угла рамки - 54°30'
54°30'+0'27" = 54°30'27"
 |
Долгота определяется аналогично.
Измеряют с помощью циркуля-измерителя кратчайшее расстояние от точки А до западной рамки карты, прикладывают циркуль-измеритель к южной рамке, определяют количество минут и секунд в измеренном отрезке (2'35") складывают полученное значение с долготой юго-западного угла рамки- 45°00'.
45°00'+2'35" = 45°02'35"
2. Нанести любую точку на карту по заданным географическим координатам.
Например, точку Б широта: 54°31 '08", долгота 45°01 '41".
Для нанесения на карту точки по долготе необходимо провести истинный меридиан через данную точку, для чего соединить одинаковое количество минут по северной и южной рамке; для нанесения на карту точки по широте необходимо провести параллель через данную точку, для чего соединить одинаковое количество минут по западной и восточной рамке. Пересечение двух прямых определит местоположение точки Б.
