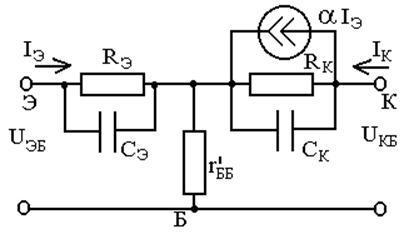

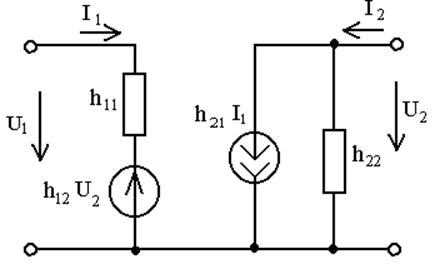

3.2.3. Влияние температуры на статические характеристики БТ

Влияние температуры на положение входной характеристики схемы с ОБ при поддержании неизменным ее параметра анало­гично ее влиянию на ВАХ полупроводникового диода. В нормаль­ном активном режиме ток эмиттерного перехода можно предста­вить формулой:

.

С ростом температуры тепловой ток IЭО растет быстрее, чем убывает экспонента из-за увеличения jТ = kT/q. В резуль­тате противоположного влияния двух факторов входные характери­стики схемы с ОБ смещаются влево при выбранном токе IЭ на вели­чину DU» (1...2) мВ/°С (рисунок 3.7,а).

Начало входной характеристики в схеме с ОЭ определяется теп­ловым током коллекторного перехода IКБО который сильно зависит от температуры, так что начало характеристики при увеличении тем­пературы опускается (рисунок 3.7, б).

Влияние температуры на выходные характеристики схем с ОБ и ОЭ в НАР удобно анализировать по формулам (3.11) и (3.22):

и .

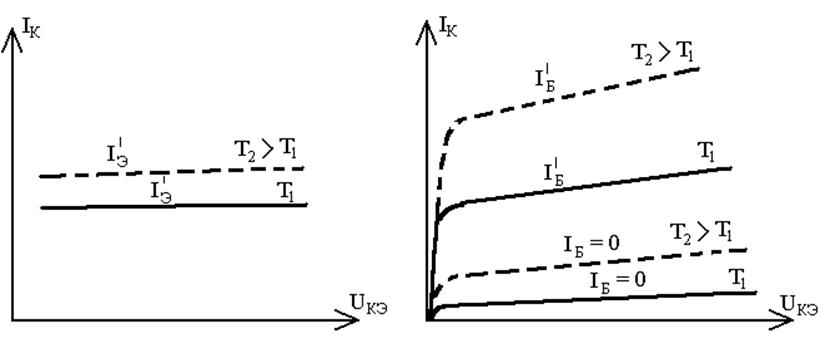

Снятие выходных характеристик при различных температурах должно проводиться при поддержании постоянства параметров (IЭ = const в схеме с ОБ и IБ = const в схеме с ОЭ). Поэтому в схеме с ОБ при IЭ = const рост IК будет определяться только увеличением IКБО(рисунок 3.8, а).

Однако обычно IКБО значительно меньше aIЭ, изменение IК составляет доли процента и его можно не учитывать.

В схеме с ОЭ положение иное. Здесь парамет­ром является IБ и его надо поддерживать неизменным при измене­нии температуры. Будем считать в первом приближении, что коэф­фициентпередачи b не зависит от температуры. Постоянство bIБ оз­начает, что температурная зависимость IК будет определяться сла­гаемым (b+1)IКБО. Ток IКБО (как тепловой ток перехода) примерно удваивается при увеличении температуры на 10°С, и при b>> 1 при­рост тока (b + 1)IКБО может оказаться сравнимым с исходным значе­нием коллекторного тока и даже превысить его.

На рисунке 3.8,б показано большое смещение выходных характе­ристик вверх. Сильное влияние температуры на выходные характе­ристики в схеме с ОЭ может привести к потере работоспособности конкретных устройств, если не принять схемотехнические меры для стабилизации тока или термостатирование.
