3.3. ДИФФЕРЕНЦИАЛЬНЫЕ ПАРАМЕТРЫ БИПОЛЯРНОГО ТРАНЗИСТОРА

Статические характеристики и их семейства наглядно связывают постоянные то­ки электродов с постоянными напряжениями на них. Однако часто возникает задача установить количественные связи между небольшими изменениями (дифференциа­лами) этих величин от их исходных значений.

Рассмотрим процедуру введения дифференциальных параметров БТ на приме­ре наиболее распространенных h-параметров, приводимых в справочниках по тран­зисторам. Для введения этой системы параметров в качестве независимых перемен­ных при описании статического режима берут входной ток IВХ (IЭ или IБ) и выходное на­пряжение UВЫХ (UKБ или (UКЭ):

U1= f (I1,U2) (3.23)

I2= f (I1,U2)

В этом случае полные дифференциалы:

(3.24)

Частные производные в выражениях (3.24) и являются дифференциальными h-параметрами, т.е.:

dU1=h11 d I1 +h12 dU2 (3.25)

dI2=h21 dI1 + h22 dU2

(h11 -входное сопротивление, h12 -коэффициент обратной передачи, h21 -коэффициент передачи входного тока и h22 -выходная проводимость). Названия и обозначе­ния этих параметров взяты из теории четырехполюсников для переменного тока.

Приращения статических величин в нашем случае имитируют переменные токи и напряжения.Для схемы с общей базой:

dUЭБ=h11БdIЭ +h12БdUКБ (3.26)

dIК=h21БdIЭ + h22БdUКБ

Эти уравнения устанавливают и способ нахождения по статическим характери­стикам, и метод измерения h-параметров. Полагая dUКБ = 0, т.е. UКБ = const, можно найти h11Б и h21Б, а считая dIЭ = 0, т. е. IЭ = const. определить h12Б и h22Б.

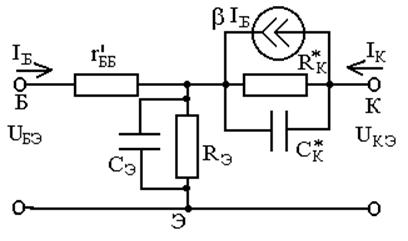

Аналогично для схемы с общим эмиттером можно переписать (3.26) в виде:

dUБЭ=h11ЭdIБ +h12ЭdUКЭ (3.27)

dIК=h21ЭdIБ + h22ЭdUКЭ

Связь h-параметров со статическими характеристиками схем с ОБ и ОЭ и их определение по ним рассмотрены в [4].
