Экспериментальные измерения

Выше неоднократно упоминалось, что реальные ис­точники взрыва являются, как правило, несферическими. Доста­точно много экспериментов проводилось с зарядами BB, имею­щими цилиндрическую форму.

Рис. 2.12. Схема развития взрывной волны при взрыве цилиндрического заряда BB [537].

І и 2— первичные волны (боковые н торцовые,; 3 н 4—отраженные волны (боковые и торцовые); 5 — мостиковая волна.

WO

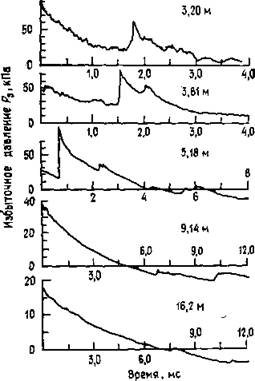

Рис. 2.13. Осциллограмма давления при взрыве цилиндрического заряда BB для раз­личных расстояний вдоль оси заряда [537].

сферических волн. Суще­ствуют и другие ВИДЫ несферических взрывов. К ним относятся, напри­мер, взрыв у дульного сре­за или направленный на­зад взрыв при выстреле из безоткатного орудия. Ударные волны в этом случае гладкие, но в тоже время и направленные. Этот тип несферичности особенно характерен для безоткатных орудий, ког­да при выстреле ударная волна образуется за счет сверхзвукового истечения пороховых газов через сопло [57]. Несферич­ності,, вызванная отраже­нием от близкорасполо­женной поверхности, на­пример стены, изучалась особенно тщательно. Кон­фигурация ударных волн для этого случая схема­тично представлена на рис. 2.14. Здесь С —заряд взрывчатого вещества,

I — последовательные положения фронта падающей ударной волны. Штриховая линия р — траектория тройной точки и. Под-

Рис. 2.14. Схема отражения сильных удар­ных волн [42].

робнее процесс нерегулярного отражения ударной волны будет описан в гл. 3.

*
