6.6. ПОСТРОЕНИЕ ПРОФИЛЯ И ОПРЕДЕЛЕНИЕ ВЗАИМНОЙ ВИДИМОСТИ

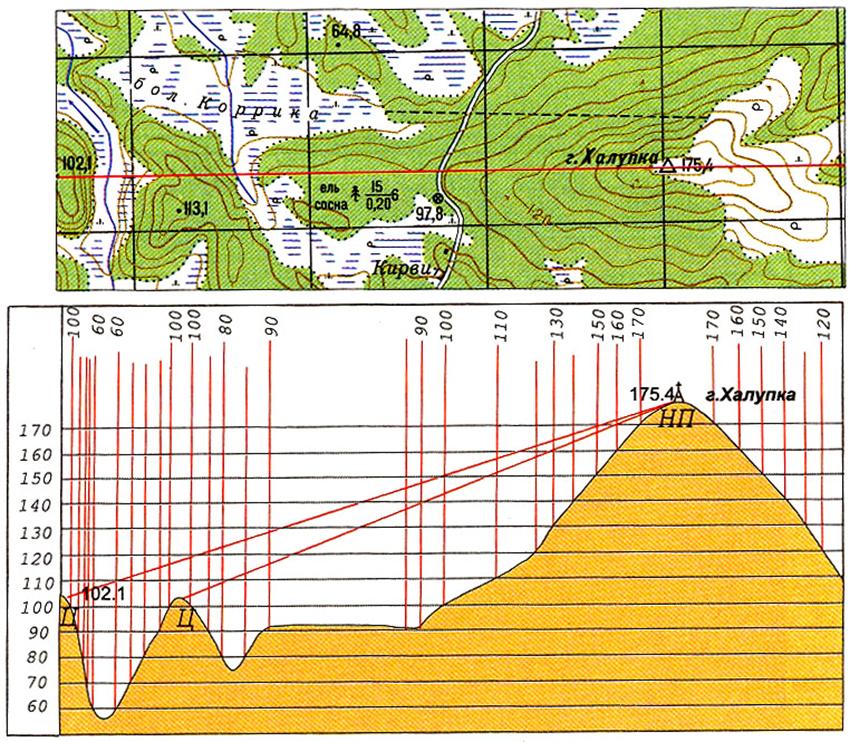

Прямая НП-Ц не пересекает изображение профиля, значит видимость между НП и целью есть.

Профиль - чертеж, изображающий разрез местности вертикальной плоскостью. Для большей выразительности рельефа местности вертикальный масштаб профиля принимается в 10 или более раз крупнее горизонтального. В связи с этим профиль, передавая взаимное превышение точек, искажает (увеличивает) крутизну скатов.

Для построения профиля нужно:

- прочертить на карте профильную линию, приложить к ней лист разграфленной (миллиметровой) бумаги, перенести на ее край короткими черточками места горизонталей, точки перегиба скатов и местные предметы, которые сечет профильная линия, и подписать их высоты;

- подписать на листе разграфленной бумаги у горизонтальных линий высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения (установить вертикальный масштаб);

- от всех черточек, обозначающих места пересечения профильной линии с отметками высот горизонталей, точек перегиба скатов и местных предметов, опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения;

- соединить точки пересечения плавной кривой, которая и изобразит профиль местности.
