ПРИЛОЖЕНИЕ 1КРАТКИЕ СВЕДЕНИЯ О ДОЗИМЕТРИЧЕСКИХ ПРИБОРАХ

К дозиметрическим приборам относятся индикаторы радиоактивно­сти ДП-62. рентгенометри ДП-1. бета-гамма- радиометры ДП-11 и комплекты индивидуального дозиметрического контроля ДП-21.

Принцип действия этих приборов основан на использовании иони­зирующей способности радиоактивных излучений.

В каждом дозиметрическом приборе заключена ионизационная ка­мера или газовый счетчик.

Под действием радиоактивных излучений в ионизационной камере появляются заряженные частицы—ионы, которые, двигаясь к заряжен­ным электродам камеры, создают электрический ток.

Газовый счетчик построен несколько иначе. Ток, возникающий в счетчике под воздействием частиц и излучений, усиливается вследствие вторичной ионизации газа, которым наполнен счетчик. Поэтому счетчики чувствительнее ионизационных камер. Ими можно обнаружить прохож­дение отдельных ионизирующих частиц.

В схеме дозиметрических приборов предусмотрены усилители. Они в несколько тысяч раз усиливают слабые токи, возникающие вследствие влияния излучений.

Для измерения преобразованных в усилителе токов имеются элек­троизмерительные приборы — микроамперметры, ламповые вольтметры и электромеханические счетчики, а для грубого обнаружения этих то­ков— головные телефоны и индикаторные лампочки.

В качестве источника питания в дозиметрических приборах исполь­зованы сухие элементы и батареи.

Дозиметрические приборы имеют небольшие размеры и незначи­тельный вес. Для обслуживания прибора нужен один человек.

По своему назначению дозиметрические приборы распределяются следующим образом.

Индикатор — простейший, небольшой по размерам и весу при­бор, предназначенный для обнаружения заражения местности радио­активными веществами, испускающими бета-частицы и гамма-лучи.

При помощи индикатора можно не только обнаружить заражение, но и оценить приблизительно уровни радиации в зараженном районе в пределах от сотых до десятых долей рентгена в час, а также опреде­лить границы зараженного района.

190

Рентгенометр—основной прибор радиационной разведки, предназначенный для измерения уровней радиации в пределах от сотых долей рентгена до нескольких сот рентген в час.

Радиометр — прибор, при помощи которого определяют степень заражения кожных покровов человека и поверхностей различных объек­тов.

Бета-гамма-радиометры используют также для определения зара­женности проб продовольствия, воды, почвы (грунта) и для обнаруже­ния заражения местности.

Дозиметр предназначен для измерения общей дозы облучения. Им иногда пользуются для группового контроля облучения личного со­става за время пребывания на зараженном участке местности или на объекте.

Для индивидуального контроля облучения личного состава при ра­ботах на зараженной местности используют маленькие ионизационные камеры из комплекта индивидуального дозиметрического контроля.

Санитарному инструктору практически придется пользоваться теми дозиметрическими приборами, краткие сведения о которых даны ниже.

Индикатор радиоактивности ДП-62 (рис. 71)

Назначение индикатора: обнаружение бета-гамма-зара- женности на местности и ориентировочное определение уровней ра­диации.

Основные части индикатора:

— воспринимающее и сигнальное устройство;

— ручной электрогенератор;

— стабилизатор напряжения.

Пределы индикации примерно от 0,02 до 0,5 р!час. Инди­кация ведется по частоте вспышек неоновой лампы.

Питание индикатора осуществляется от ручного электроге­нератора переменного тока, создающего напряжение около 5 вольт.

Габариты индикатора: 240 X 42 X 86 мм.

Вес индикатора с сумкой не более 1,5 кг, без сумки около 730 г.

Индикатор переносится в сумке на ремне через плечо.

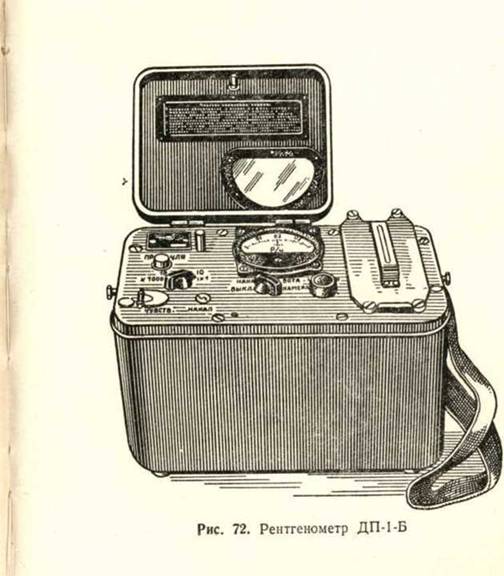

Рентгенометр ДП-І-Б (рис. 72)

Назначение рентгенометра: измерение мощностей доз гамма-излучения и оценка уровня бета-излучения в полевых условиях.

Основные части рентгенометра:

— воспринимающее устройство (ионизационная камера);

— усилитель постоянного тока;

— регистрирующий прибор (микроамперметр).

191

Диапазон измерений рентгенометра разбит на че­тыре поддиапазона:

первый поддиапазон — ст 0,52 до 0,4 р!час\ второй поддиапазон — от 0,2 до 4 р/час\ третий поддиапазон — от 2 до 40 р/час\ четвертый поддиапазон — от 20 до 400 р/час.

Питание рентгенометра осуществляется от сухого эле­

мента и батарей.

Один комплект источников питания при температурах выше 0°С обеспечивает непрерывную работу прибора в течение 50 часов.

Габариты рентгенометра: 162 X 303 X 215 мм.

Вес рентгенометра в рабочем состоянии 5,5 кг, вместе с укладочным ящиком и запасным имуществом около 13,5 кг.

Рентгенометр может переноситься на боку, на груди или в руке.

Время раззертывания 3—5 минут.

Примечание. Рентгенометр ДП-1-Б отличается от рентгено­метра ДП-1-А более совершенной ионизационной камерой, меньшим количеством источников питания и в два раза меньшей величиной ниж­него предела измерения на всех поддиапазонах.

Бета-гамма-радиометр ДП-11-Б

(рис.

Назначение радиометра: количественное определение за­раженности бета-гамма-активными веществами поверхностей различных объектов, ориентировочное определение зараженности воды, продоволь­ствия и фуража, а также измерение малых уровней гамма-излучения.

Основные части радиометра:

— пульт с регистрирующим прибором (микроамперметр) и источ­никами питания;

— зонд с газовым счетчиком и усилительной схемой;

— головные телефоны.

Диапазон измерений. Радиометр имеет два поддиапазона; кроме того, для расширения диапазона измерений по бета-излучению оболочка головки зонда устанавливается в двух положениях.

Пределы измерений радиометра

¹ Миллирентген в час равен 0,001 р/час.

192

Рис. 71. Индикатор радиоактивности ДП-62

193Питание радиометра осуществляется от двух элементов и одной батареи.

Г а б а р и т ы: пульта 260 X 115 X 175 мм; зонда — длина около I м, диаметр 35 мм.

Вес радиометра около 5,4 кг, вес комплекта с укладочным ящиком около 11 кг.

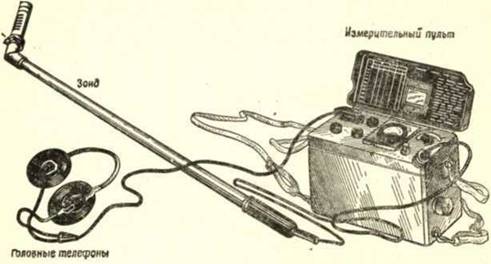

Рис. 73.

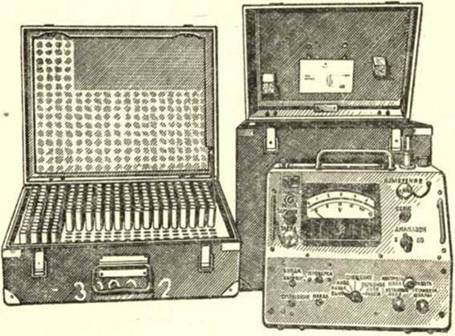

Рис. 74. Комплект индивидуального дозиметрического контроля ДП-21-Б

£94

Время развертывания 2—3 минуты.

Примечание. Бета-гамма-раднометр ДП-11-А, выпускавшийся ранее, отличается от радиометра ДП-І1-Б диапазоном измерения: по гамма-излучению —до 30 мр/час; по бета-излучению — до 50 000 распа­дов в минуту на 1 см².

Комплект индивидуального дозиметрического контроля ДП-21-Б (рис. 74)

Назначение комплекта: индивидуальный контроль доз об­лучения личного состава, действующего на местности, зараженной радиоактивными веществами.

Основные части комплекта:

— зарядно-измерительное устройство (пульт);

— индивидуальные ионизационные камеры (в комплекте 200 ка­мер).

Диапазон измерений. Комплект обеспечивает измерение индивидуальных доз облучения гамма-радиацией в диапазоне от 0 до 50 р.

Зарядно-измерительное устройство имеет два поддиапазона: пер­вый— для измерения доз от 0 до 5 р; второй—для измерения доз от 0 до 50 р.

Питание зарядно-измерительного устройства осуществляется от су­хого элемента и батарей. Один комплект источников питания обеспечи­вает 75 часов непрерывной работы.

Габариты: пульта 303 X 253 X 296 мм; ионизационной каме­ры— длина 120 мм, диаметр 13 мм.

Вес комплекта: пульта — около 13 кг; отдельной камеры — около 15 г; всего комплекта в укладочных ящиках — около 32 кг.

Время, необходимое для подготовки комплекта к работе, 3 минуты.

Примечание. Устройство перечисленных выше приборов и по­рядок работы с ними подробно описаны в инструкциях, прилагаемых к каждому прибору.
