1.3.4. Теоретическая вольтамперная характеристика p-n перехода

Вольтамперная характеристика представляет собой график зависимости тока во внешней цепи p-n перехода от значения и полярности напряжения, прикладываемого к нему. Эта зависимость может быть получена экспери­ментально или рассчитана на основании уравнения вольтамперной характеристики.

При включении p-n перехода в прямом направлении в результате инжекции возникает прямой диффузионный ток.

Уравнения для плотности электронной и дырочной составляющих прямого тока получаются подстановкой со­отношений (1.29) и (1.30) в (1.13) и (1.14) и, записывают­ся в следующем виде:

; .

Плотность прямого тока, проходящего через p-n переход, можно определить как сумму jпр = jn диф + jp диф, не изменяющуюся при изменении координаты х. Если счи­тать, что в запирающем слое отсутствуют генерация и ре­комбинация носителей зарядов, то плотность прямого тока, определяемая на границах p-n перехода (при x = 0):

. (1.34)

Включение p-n перехода в обратном направлении при­водит к обеднению приконтактной области неосновными носителями и появлению градиента их концентрации. Гра­диент концентрации является причиной возникновения диффузионного тока неосновных носителей.

На основании соотношений (1.13), (1.14) и (1.32), (1.33) выражение для расчета плотности обратного тока может быть записано в виде:

. (1.35)

Объединяя выражения (1.34) и (1.35), можно записать уравнение для плотности тока в общем виде:

, (1.36) где .

Величину js называют плотностью тока насыщения.

, (1.37)

где IS- ток насыщения. В это уравнение напряжение U подставляется со знаком "плюс" при включении p-n перехода в прямом направлении и со знаком "минус" при об­ратном включении.

Уравнение (1.37) позволяет рассчитать теоретическую вольтамперную характеристику тонкого электронно-дыроч­ного перехода, в котором отсутствуют генерация и реком­бинация носителей зарядов.

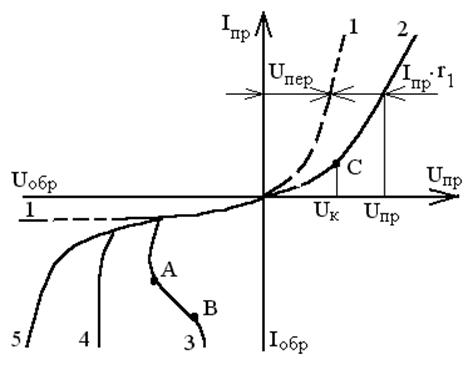

Теоретическая вольтамперная характеристика p-n перехода, построенная на основании уравнения (1.37), при­ведена на рис. 1.10. При увеличении обратного напряже­ния ток через p-n переход стремится к предельному зна­чению js, которого достигает при обратном напряжении примерно 0,1...0,2 В.

Рисунок 1.10. Теоретическая вольтамперная характеристика p-n перехода.

На основании соотношений (1.2), (1.5), (1.8) и (1.10), считая, что все атомы примесей ионизированы, т. е. = Na, для области рабочих температур можно записать:

. (1.38)

Из соотношения (1.38) видно, что чем больше ширина запрещенной зоны полупроводника и концентрация при­месей доноров и акцепторов, тем меньше ток насыщения, а с увеличением температуры ток насыщения растет по экспоненциальному закону.

Процессы генерации и рекомбинации носителей в запи­рающем слое оказывают существенное влияние на вид вольтамперной характеристики. В отсутствие внешнего на­пряжения между процессами генерации и рекомбинации устанавливается равновесие. При приложении к p-n переходу обратного напряжения дырки и электроны, обра­зующиеся в результате генерации, выводятся полем запи­рающего слоя.

, (1.39)

где d0 - толщина запирающего слоя.

Из выражения (1.39) видно, что генерационная состав­ляющая обратного тока растет при увеличении ширины запрещенной зоны полупроводника, так как при этом уменьшается значение ni, а также при увеличении кон­центрации примесей, при которой возрастает . На­пример, при одинаковых значениях d0 и L0 для германия ni = 2,5?1013 см-3 (DW = 0,67 эВ) и Iген= 0,1?Is, а для кремния ni = 6,8?1010 см-3 (DW = 1,12 эВ) и Iген = 3000?IS,.

Таким образом, если в германиевых p-n переходах током генерации можно пренебречь, то в кремниевых p-n переходах он является основной составляющей обратного тока. Поэто­му на вольтамперных характеристиках кремниевых p-n переходов нет выраженного участка насыщения.
