Некоторые результаты экспериментальной оценки насоса-дозатора

Приведем некоторые результаты экспериментальной оценки одной из модификаций дозирующего диафраг­менного (сильфонного) насоса, предназначенного для подачи различных жидкостей в асептических условиях.

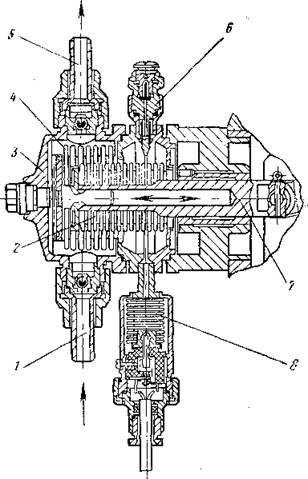

Рис. 30. Гидравличе­ская головка силь­фонного дозировоч­ного насоса:

1 — патрубок всасываю­щий; 2— дублирующий сильфон поршня; 3— кор­пус головки; 4— рабочий сильфон поршня; 5 — па­трубок нагнетательный;

6 — клапан ниппельный;

7 — шток сильфонного поршня; 8 — пневмоэлек­

трический датчик. .

и гарантированного поддержания асептических условии- в дозирующей головке подтверждена экспериментально^ путем проверки герметичности с помощью галоидного течеискателя, а также изучения стерилизуемости внут­ренних полостей с оценкой температурных полей и после­дующим дозированием предварительно простерилизован- ной питательной среды. Дозирующая головка указанной конструкции может стерилизоваться так же, как и все элементы монтажных схем ферментаторов, т. е. с по­мощью водяного насыщенного пара, подающегося под .давлением.

Как уже отмечалось, важной характеристикой доза­торов является производительность, поэтому приведем некоторые результаты, полученные при дозировании под­солнечного масла (рис. 31, а) и 40%-ного водного раст­вора глюкозы (рис. 31,6). Линейная зависимость произ-

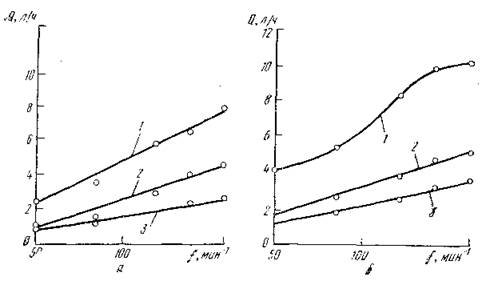

~Рис. 31. Изменение производительности дозатора по подсолнечно­му маслу (а) и 40%-му водному раствору глюкозы (б) в зависи­мости от частоты колебаний сильфонного поршня (f) при различ­ной величине амплитуды:

7 — 0,50 мм; 2 — 0,35 мм; 3 — 0,2 мм; Q«— производительность насоса.

водительности от частоты наблюдается для амплитуд 0,2 и 0,35 мм во всем диапазоне изученных частот (50— 160 колебаний в минуту).

Для каждого типа конструкции сильфонных насосов- .дозаторов должны экспериментально устанавливаться допустимые диапазоны изменения как амплитуды, так и частоты колебаний сильфонного поршня. Применительно ж рассмотренной выше конструкции показано, что с ве- .178

роятностью 99% ошибка дозирования не будет превы­шать 1%, если выполняются требования неравенств;

По-видимому, конкретные величины амплитуды и ча­стоты колебаний сильфонного поршня будут различными: для отличающихся типов конструкций дозаторов. Их экспериментальное определение гарантирует в последую­щем необходимую точность дозирования, а следователь­но, и стабильность поддержания требуемого параметра,, например pH.
