СТРОЕНИЯ И ЭЛЕМЕНТЫ ИХ КОНСТРУКЦИИ

Рис.

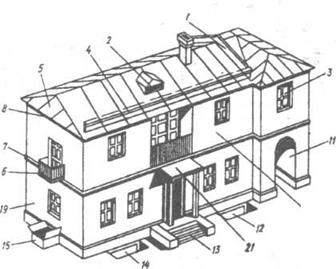

а) общий вид: 1 – брандмауэр; 2 – слуховое окно; 3 – окно; 4 – металлическое ограждение крыши; 5 – щипец; 6 – балкон; 7 -междуэтажная стяжка; 8 – венчающий карниз; 9 – цоколь; 10 – пилястра; 11 – воротный проезд; 12 – закрытый приямок; 13 -крыльцо; 14 – открытый приямок; 15 – наружный люк; 16 – сандрик; 17 – наличник; 18 – подоконник; 19 – торцовый фасад; 20 – главный фасад; 21 – козырек над входом.

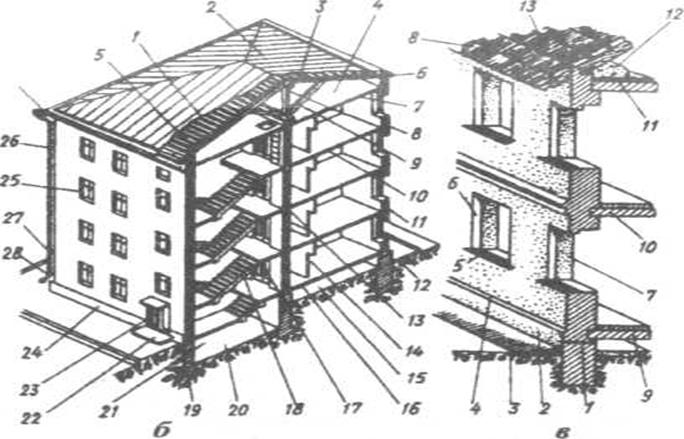

б) поперечный разрез: 1 – стро­пильная нога; 2 – кровля; 3 – основание под кровлю (обре­шетка); 4 – чердак; 5 – мауэрлат; 6 – карниз; 7 – чердачное пере­крытие; 8 – стойка; 9 – подкос; 10 – междуэтажное перекрытие; 11 – наружная несущая стена; 12 – тротуар; 13 – внутренняя стена; 14 – перегородка; 15 – подполье: 16 – перекрытие над подпольем; 17 – дверь; 18 – марш лестницы; 19 – фунда­мент; 20 – подвал; 21 – пол подвала; 22 – входная площад­ка (крыльцо); 23 – дверь наруж­ная; 24 – цоколь; 25 – окно; 26 – водосточная труба; 27 – ухват; 28 – отмет водосточной трубы; 29 – воронка водосточной трубы.

в) наружная стена и ее части: 1 – цоколь; 2 – гидроизоляция; 3 – отмостка; 4 – кордон; 5 – подоконный слив; 6 – наружный откос оконного проема; 7 – внутренний откос оконного проема; 8 – свес крыши; 9 – перекрытие над подпольем; 10 – междуэтажное перекрытие; 11 – чердачное перекрытие; 12 – чердак; 13 – кровля по стропилам.

Рис. 2. Одноэтажный (рубленый) дом

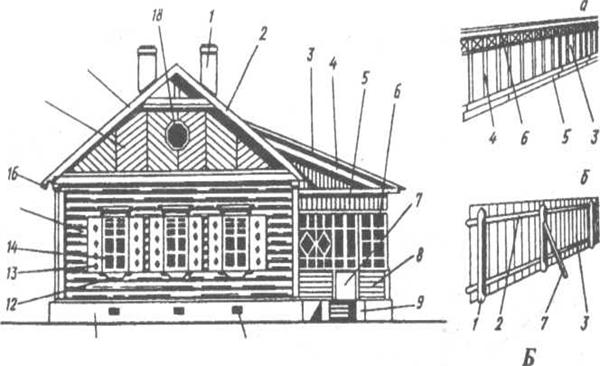

A. 1 – труба; 2 – двускат­ная крыша; 3 – односкатная крыша; 4 – карниз; 5 – фриз; 6 – остекление веранды; 7 – наружная дверь; 8 – веранда; 9 – крыльцо; 10 – продух; 11 – цоколь; 12 – наличник; 13 – ставня; 14 – окно; 15 – сруб; 16 – свес кровли; 17 – щипец; 18 – слуховое окно.

Б. Забор: а) вид спереди; б) вид сзади; 1 – столб; 2 – обрешетка; 3 – обшивка; 4 – нащельник; 5 – цоколь; 6 – карниз; 7 – подкос (упор).

Рис. 3. Ворота

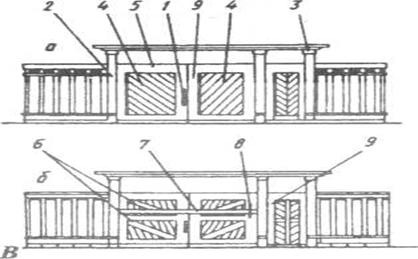

а) вид спереди; б) вид сзади;1 – ручка (скоба); 2 – вершник; 3 – колонна; 4 – полотно; 5 – верхний брусок обвязки; 6 – подкосы (раскосы); 7 – засов; 8 – скоба для засова; 9 – обвязка калитки.

Рис. 4. Лестницы

а) трехмаршевая: 1,6– этажная площадка; 2 – промежуточная площадка; 3 – сборная железобетонная ступень; 4 – железобетонный косоур; 5 – железобетонная площадочная балка; 7 – металлические перила; 8 – шахта лифта;

б) деревянная: 1,6– тетива; 2 – проступь; 3 – подступенок; 4 – поручень; 5 – балясина; 7 – накладной брусок.
