МАСШТАБНЫЕ И СХЕМАТИЧЕСКИЕ ПЛАНЫ

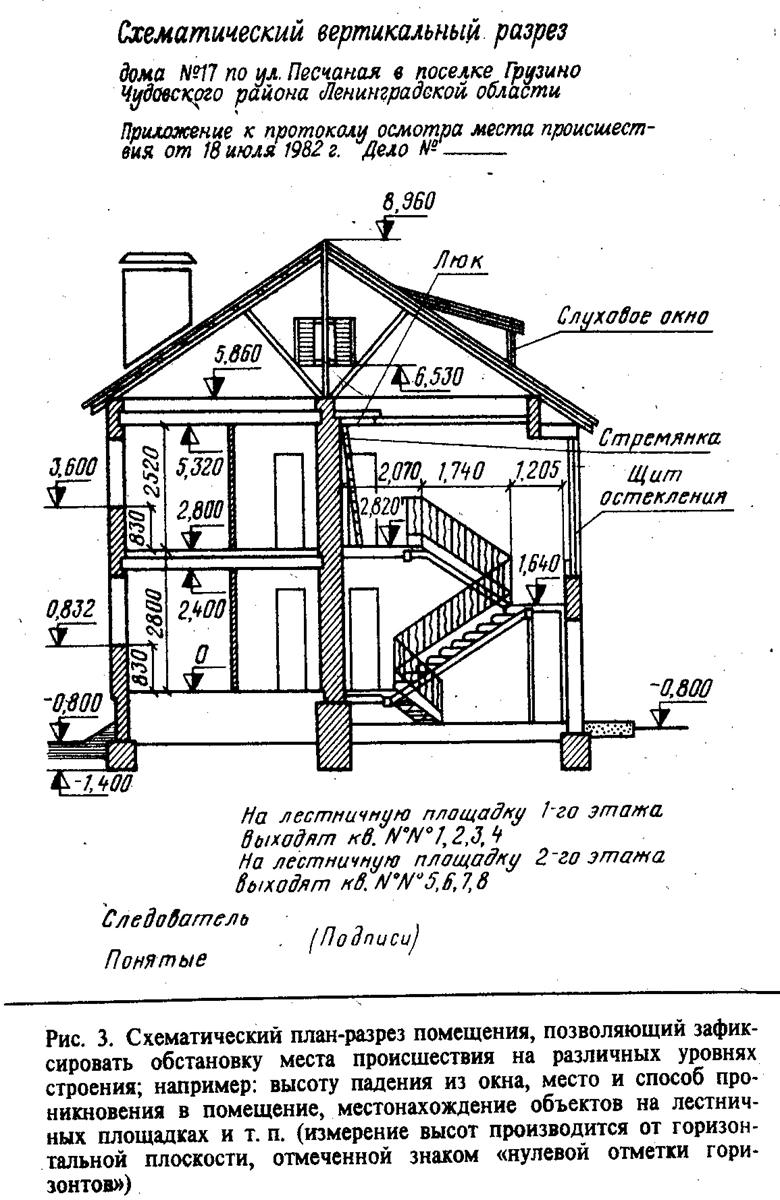

Рис. 3. Схематический вертикальный разрез

Схематический план-разрез помещения, позволяющий зафиксировать обстановку места происшествия на различных уровнях строения, например, высоту падения из окна, места и способ проникновения в помещение, местонахождение объектов на лестничных площадках и т. п. (измерение высот производится от горизонтальной плоскости, отмеченной знаком «нулевой отметки горизонтов»).

Схема измерений на местности, составленная по методу треугольника, для фиксирования и нанесения на схематический план обстановки места происшествия. При необходимости по этим данным может быть вычерчен масштабный план, ориентированный на направление гос. геодезического знака (точки «а, б, в, г» в местах характерного изгиба берега на местности отмечены забитыми в землю колышками. После вычерчивания профиля берега эти точки на плане не показываются, они нужны только для построения схематического плана).

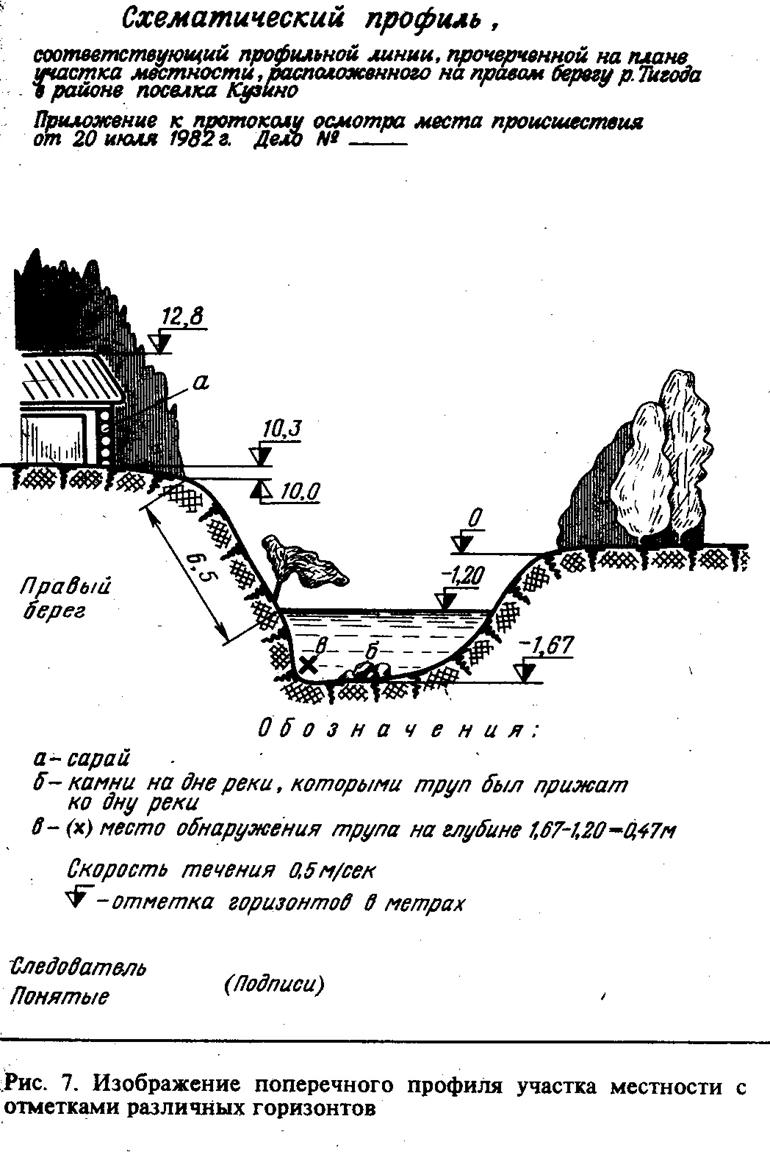

Рис. 7. Изображения поперечного профиля участка местности

с отметками различных горизонтов

Отдельные ориентиры (1 – мост, 2 – поваленное дерево, 3 – межевой столб) уточнены зарисовкой.

Рис. 9. Фиксация местоположения предмета на местности

с привязкой к ориентиру и определением азимута

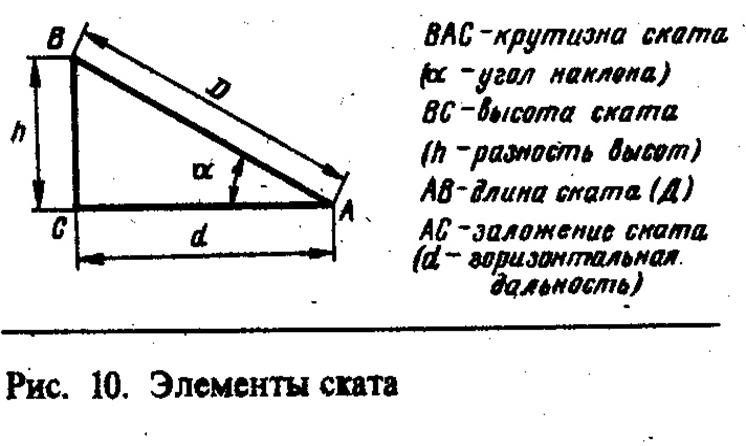

Рис. 10. Элементы ската

Рис. 11. Определение расстояния от отдельных предметов
