ОБУВЬ
Рис. 22. Полусапожки
1 – носочная часть; 2 – подъемная часть; 3 – голенище; 4 – застежка-молния; 5 – верхняя часть голенища; б – каблук; 7 – верхняя часть каблука; 8 – нижняя часть каблука; 9 – подошва.
 |
Рис. 22.
Рис. 23.
А. Сапоги женские: а) на каблуке; б) на монолитной подошве.
Б. Сапог мужской.
В. Сапог «луноход», «дутыш».
Г. Валенок.
1 – носочная часть; 2 – подъемная часть; 3 – передний шов; 4 – голенище; 5 – ушко; 6 – верхняя часть голенища; 7 – задний шов (прошва); 8 – пяточная часть; 9 – каблук; 10 – каблучная часть; 11 – подметка; 12 – подошва; 13 – верхняя часть подошвы; 14 – нижняя часть подошвы; 15 – язычок; 16 – застежка-молния; 17 – пучок; 18 – стопа; 19 – подбойка.

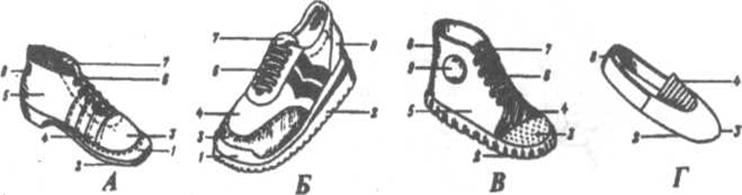

Рис. 24. Спортивная обувь
A. Лыжный ботинок. Б. Кроссовка.
B. Кед.
Г. Гимнастическая туфля «чешка».
1 – рант; 2 – подошва; 3 – носочная часть; 4 – союзка; 5 – берец; 6 – блочок; 7 – язычок; 8 – задник; 9 – налодыжник.

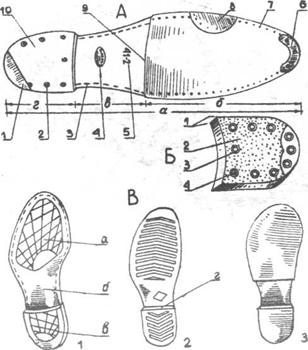

Рис. 25. Подошвы и каблуки
А. Устройство подошвы: 1 – косячок; 2 – кольцевой наплыв; 3 – шов крепления промежуточной части; 4 – фабричный знак (марка); 5 – цифры обозначения размера; 6 – подковка; 7 – гвозди крепления подметки; 8 – рубчик; 9 – срез подметки; 10 – каблук: а) – длина подошвы; б) – длина подметки; в) – длина промежуточной части; г) – длина каблука.
Б. Резиновая набойка: 1 – высота набойки; 2 – ходовая поверхность (рифленая или гладкая); 3 – кольцевой наплыв; 4 – углубление для гвоздей.
