НАУЧНО-ТЕХНИЧЕСКИЕ СРЕДСТВА ФИКСАЦИИ КРИМИНАЛИСТИЧЕСКИ ЗНАЧИМОЙ ИНФОРМАЦИИ

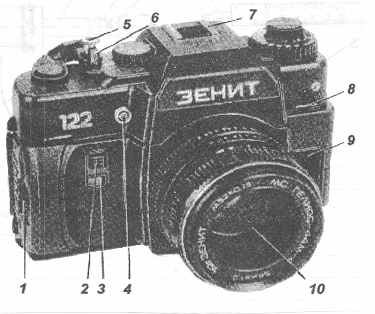

Рис. 26 а. Фотоаппарат

«Зенит-122» и штатный

объектив «Гелиос-44М»

1 – маховик взвода автоспуска; 2 – кнопка включения автоспуска; 3 – окно автоспуска; 4 – штепсельное гнездо для лампы-вспышки; 5 – спусковая кнопка с гнездом под тросик; 6 – западающая кнопка обратной перемотки; 7 – обойма для крепления лампы-вспышки и других фотопринадлежностей; 8 – ушко для крепления ремня к фотоаппарату; 9 – карман для памяти, 10 – объектив.

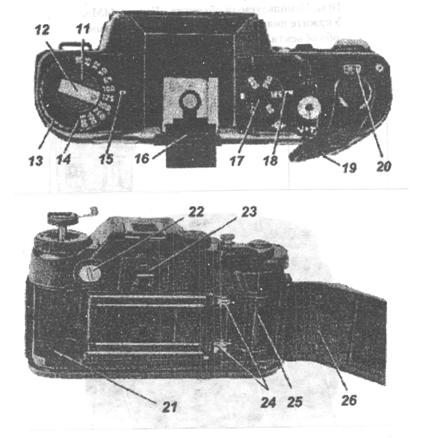

Рис. 26 б.

11 – головка обратной перемотки пленки; 12 – рукоятка обратной перемотки пленки; 13 – диск светочувствительности пленки; 14 – шкала светочувствительности пленки; 15 – индекс светочувствительности пленки; 16 – защитная накладка; 17 – диск выдержек затвора; 18 – индекс выдержек затвора; 19 – курок взвода затвора и транспортирования пленки; 20 – счетчик кадров; 21 – гнездо кассеты; 22 – заглушка гнезда для батареи электропитания; 23 – окуляр видоискателя; 24 – зубья мерного валика; 25 – приемная катушка; 26 – задняя крышка камеры.

Рис. 26 в.

27 – шкала дистанций; 28 – шкала глубины резкости; 29 – шкала диафрагмы; 30 – кольцо крепления объектива; 31 – толкатель; 32 – кольцо установки значений диафрагмы; 33 – фокусировочное кольцо.
