2.7. МАГНИТНОЕ ПОЛЕ ЗЕМЛИ. СКЛОНЕНИЕ МАГНИТНОЙ СТРЕЛКИ И СБЛИЖЕНИЕ МЕРИДИАНОВ

Магнитное поле Земли - пространство вокруг земной поверхности, в котором обнаруживаются действия магнитных сил. Вертикальная плоскость, проходящая через магнитную ось стрелки, свободно помещенной на острие иглы, называется плоскостью магнитного меридиана.

Магнитное склонение считается положительным, если северный конец магнитной стрелки отклонен к востоку от геодезического Меридиана (восточное склонение), и отрицательным, если он отклонен к западу (западное склонение). Направлению геодезического меридиана на топографической карте соответствуют боковые стороны ее рамки, а также прямые линии, которые можно провести между одноименными минутными делениями долгот.

Величина магнитного склонения подвержена суточным, годовым и вековым колебаниям, а также временным возмущениям под действием магнитных бурь. Величина магнитного склонения и его годовые изменения указаны на каждом листе топографической карты масштабов 1:25000 - 1:200 000. Например, Склонение на 2002 г. восточное 10°15'(1-71). Среднее сближение меридианов западное 2° 10' (0-36). При прикладывании буссоли (компаса) к вертикальным линиям координатной сетки среднее отклонение магнитной стрелки восточное 12°25' (2-07). Годовое изменение склонения восточное 0°04' (0-01). Поправка в дирекционный угол при переходе к магнитному азимуту минус (2 - 07). Примечание. В скобках показаны деления угломера (одно деление угломера =3,6').

На картах 1:500 000 и 1:1000 000 показываются районы магнитных аномалий и в каждом их них подписывается значение амплитуды колебания магнитного склонения.

Для облегчения учета магнитного склонения в разных точках земной поверхности составляют специальные карты магнитных склонений, на которых точки с одинаковыми магнитными склонениями соединяют кривыми линиями. Эти линии называются изогонами. Их наносят на топографические карты 1:500 000 и 1:1000 000.

Магнитное склонение и его изменения учитывают при точном определении магнитных азимутов направлений, например, при наводке орудий и пусковых установок, ориентировании с помощью буссоли технических средств разведки, подготовке данных для работы с навигационной аппаратурой и т.п.

Зависимость между геодезическим азимутом, магнитным азимутом и магнитным склонением может быть выражена формулой:

Угол в данной точке между ее меридианом и линией, параллельной оси абсцисс или осевому меридиану называется сближением меридианов. Счет сближения меридианов ведется от геодезического меридиана. Сближение меридианов считается положительным, если северное направление оси абсцисс отклонено к востоку от геодезического меридиана, и отрицательным, если это направление отклонено к западу (рис. 13).

Величина сближения меридианов, указанная на топографической карте в левом нижнем углу, относится к центру листа карты. При необходимости величину сближения меридианов можно вычислить по формуле:

,

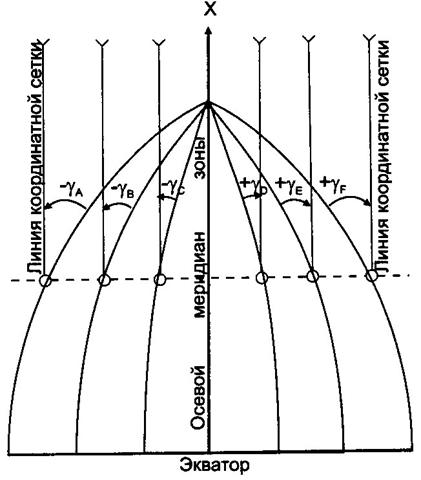

Рис. 13. Сущность сближения меридианов

где L - долгота данной точки; L1 - долгота осевого меридиана зоны, в которой расположена точка; В - широта данной точки. Широту и долготу точки определяют по карте с точностью до 30', а долготу осевого меридиана зоны рассчитывают по формуле: , где n - номер зоны. Сближение меридианов равно нулю, если точка находится на осевом меридиане зоны или на экваторе. Для любой точки в пределах одной координатной шестиградусной зоны сближение меридианов по абсолютной величине не превышает 3°. Угол, измеряемый на карте по ходу часовой стрелки от 0 до 360° между северным направлением вертикальной линии координатной сетки и направлением на определяемый пункт называется днрекционным углом а. Кроме того, дирекционные углы можно определить по измеренным на местности магнитным или геодезическим азимутам:
