2.2. Удельная работа разрушения
Как уже отмечалось, расслоение является наиболее распространенным видом разрушения композитных материалов и клеевых соединений. Типичная форма разрушения — макротрещина, проходящая по поверхности раздела, а одна из важнейших характеристик таких соединений — адгезионная прочность связи соприкасающихся разнородных фаз.
Поэтому методы искусственного отслоения широко применяются для исследования прочности такого рода материалов [10].Для расчета прочности слоистых композитов Л.М.Качанов предложил подход, обобщающий метод Гриффитса в теории трещин [31, 32]. Опыт показывает, что при экспериментальном определении адгезионной прочности основные характеристики процесса изменяются, как правило, случайным образом. Это связано со ступенчатым характером продвижения трещин при расслоении.

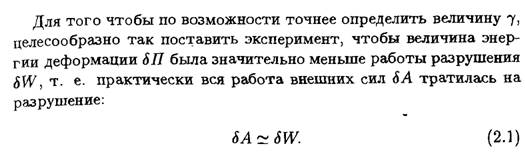

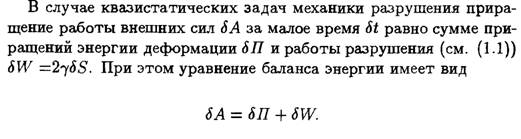

Это возможно тогда, когда в процессе разрушения энергия деформирования тела изменяется мало (предполагается, нт о материал оболочки идеально упругий).

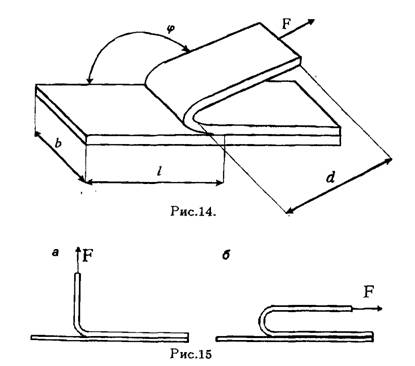

Наиболее перспективны испытания образцов с начальной макротрещиной, проходящей по поверхности раздела, так как они наиболее просты в исполнении и информативны. Рассмотрим двуслойный образец (рис. 14).
Если один из слоев представляет материал с нулевой жесткостью на изгиб (стеклоткань, эластопласты), то в значительной степени соблюдается условие (2.1). Приложим к свободной стороне этого слоя, который будем называть покрытием, силу F. При достижении некоторого значения F покрытие начнет отслаиваться от основания (подложки). К моменту t отслоенное покрытие состоит из
прямолинейного участка длиной d, примыкающего к свободному концу, и криволинейного участка, примыкающего к основанию. К моменту t + St длина трещины I увеличится на 61, длина прямолинейного участка — на Sd. Полагаем, что подложка и прямолинейный участок покрытия не деформируются. Следовательно, за время St энергия деформации 8П подложки и покрытия не изменится, а сила F переместится на расстояние 8d. Приращение работы внешней силы и приращение поверхности разрушения за время 8і можно записать соответственно в виде

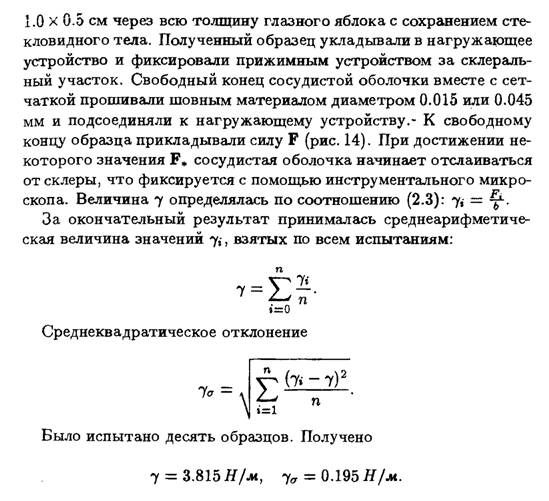

Адгезионная прочность связи склеры и сосудистой оболочки оценивалась экспериментально на основе метода В (отслоение при у? = 180° ) [9]. Для определения характеристики отслоения между сосудистой оболочкой и склерой по методу отслоения при у? = 180° использовалось нагружающее устройство, смонтированное на инструментальном микроскопе МИ-2. Из энуклеированных глаз человека вырезались в меридиональном направлении полоски ткани
2.3.
