КРИМИНАЛИСТИЧЕСКОЕ ОПИСАНИЕ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ, БОЕПРИПАСОВ И СЛЕДОВ ИХ ПРИМЕНЕНИЯ

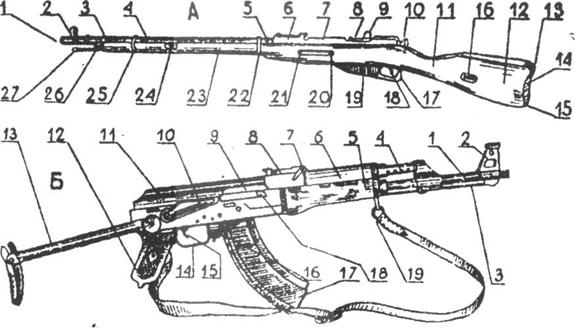

Рис. 67. Винтовка

и автомат

А. Военная винтовка образца 1891/1930 гг.: 1 – ствол; 2 – мушка с намушником; 3 – верхний наконечник стволь­ной накладки; 4 – ствольная накладка; 5 – нижний нако­нечник ствольной накладки; 6 – прицельная планка с хо­мутиком; 7 – ствольная коробка; 8 – стебель затвора; 9 – рукоятка затвора; 10 – курок затвора; 11 – шейка ложи; 12 – приклад; 13 – пятка приклада; 14 – затыльник при­клада; 15 – носок приклада; 16 – нижний ложевой глазок; 17 – спусковая скоба; 18 – спусковой крючок; 19 – щека магазина; 20 – нагель; 21 – левый выем ложи; 22 – ниж­нее ложевое кольцо; 23 – цевьё ложи; 24 – верхний ложевой глазок; 25 – верхнее ложевое кольцо; 26 – наконечник цевья; 27 – шомпол.

Б. Автомат Калашникова (с откидным прикладом): 1 – ствол; 2 – мушка с намушником; 3 – шомпол; 4 – газо­вая трубка; 5 – цевье; 6 – ствольная накладка; 7 – замыкатель газовой трубки; 8 – прицельная планка; 9 – окно для выбрасывания стреляных гильз; 10 – переводчик-пре­дохранитель; 11 – крышка ствольной коробки; 12 – руко­ятка; 13 – откидной приклад с затыльником; 14 – спуско­вая скоба; 15 – спусковой крючок; 16 – защелка магази­на; 17 – магазин; 18 – стебель затвора; 19 – антабка.

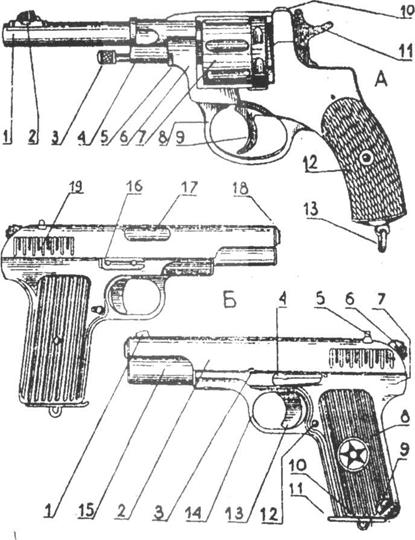

Рис. 68. Револьвер и пистолет

А. Револьвер образца 1895 г.: 1 – ствол; 2 – мушка; 3— шомпол; 4 – шомпольная трубка; 5 – ось барабана; 6 – рамка; 7 – барабан; 8 – спусковая скоба; 9 – спусковой крючок; 10 – целик; 11 – курок; 12 – рукоятка с щечка­ми; 13 – кольцо.

Б. Пистолет образца 1933 г. («ТТ»): 1 – мушка; 2 – кожух-затвор; 3 – вырез для выступа затворной задержки; 4 – затворная задержка; 5 – целик; 6 – курок; 7 – рам­ка; 8 – рукоятка с щечками; 9 – ушко рукоятки; 10 – ушко крышки магазина; 11 – крышка магазина; 12 – кноп­ка защелки магазина; 13 – спусковой крючок; 14 – спуско­вая скоба; 15 – трубка кожуха затвора; 16 – пружина затворной задержки; 17 – окно для выбрасывания стреля­ных гильз; 18 – направляющая втулка; 19 – насечка для отведения кожуха-затвора.

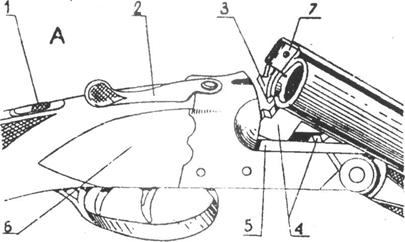

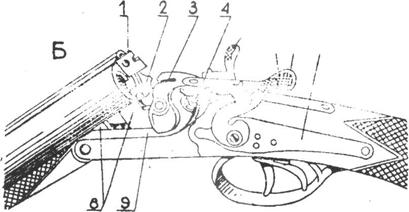

Рис.

и клейма к гладкоствольным ружьям

А. Некоторые варианты снаряжения патронов: а, б) патроны с дробовыми зарядами; в) патрон, снаряженный пулей Якана; г, д) патроны, снаряженные круглыми пулями.

Б. Значение клейм на шляпках гильз охотничьих патронов: 1 – шифр или условный номер завода; 2 – калибр гильзы; 3 – год изготовления гильзы.

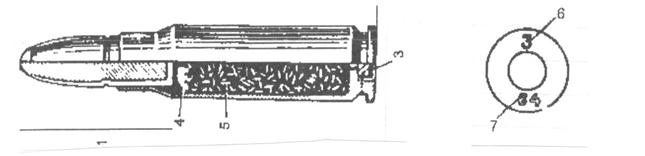

Рис. 71. Патрон центрального боя для нарезного оружия

1 – пуля; 2 – гильза; 3 – капсюль-воспламенитель; 4 – зарядная камера; 5 – метательный заряд; 6 – номер или шифр завода изготовителя; 7 – год изготовления.

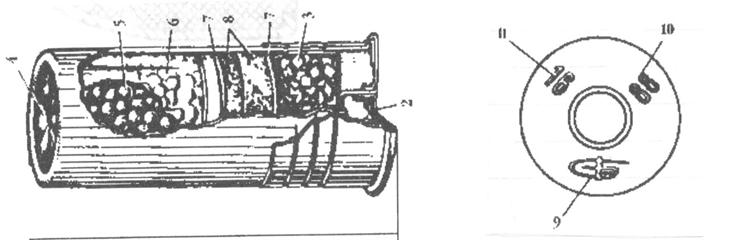

Рис. 72. Патрон центрального боя для гладкоствольного ружья

1 – гильза; 2 – капсюль-воспламенитель; 3 – метательный заряд; 4 – завальцовка «звездочка»; 5 – дробовой заряд; 6 – пластмассовый пыж-контейнер; 7 – прокладки; 8 – пыжи; 9 – шифр завода изготовителя; 10 – год изготовления; 11 – калибр.

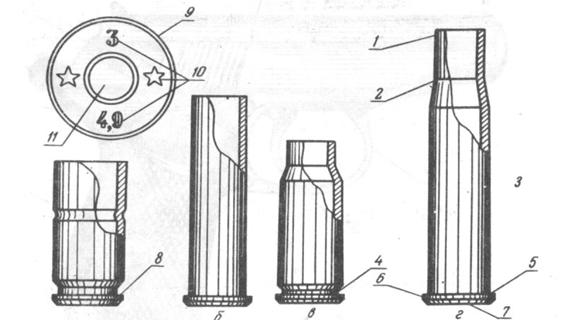

Рис. 73. Виды

и части гильз

а) цлиндрическая с канелюрой; б) цилиндрическая; в, г) бутылочные.

Части гильз: 1 – дульце; 2 – скат; 3 – корпус гильзы; 4 – кольцевая проточка; 5 – закраина; 6 – шляпка; 7 – донышко; 8 – фланец; 9 – шляпка гильзы; 10 – шифр завода изготовителя, год изготовления, калибр; 11 – капсюль-воспламенитель.

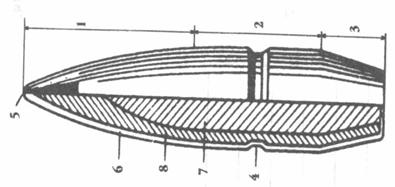

Рис. 74. Конструкция пули к нарезному оружию

1 – головная часть; 2 – ведущая часть; 3 – хвостовая часть; 4 – канавка; 5 – кончик; 6 – оболочка; 7 – сердечник; 8 – рубашка.
