Повреждение колонн
Наибольшую нагрузку воспринимает колонна, расположенная в центре. Предположим, что допустимо боковое раскачивание колонны, которая в плоскости наименьшей жесткости работает как балка с двумя защемленными концами, а в плоскости наибольшей жесткости — как шарнирно опертая балка.

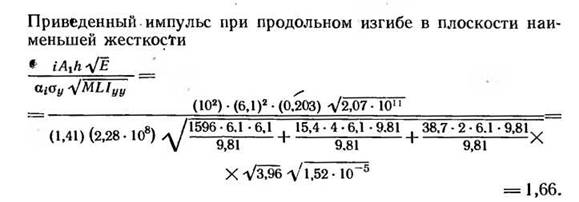

Выясним с помощью P — i-диаграммы (см. рис. 4.30), потеряет ли колонна устойчивость при продольном изгибе в плоскости наименьшей жесткости. Подставив в выражение для приведенного давления характеристики профиля WlO X 33 (см. табл. 4.4), получим ъ

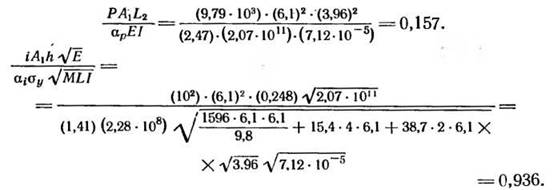

Изображающая точка на P — !-диаграмме (см. рис. 4.30), соответствующая полученной комбинации приведенного давления и приведенного импульса, расположена ниже асимптоты критической кривой при квазистатическом нагружении; следовательно, колонна не потеряет устойчивость. Аналогичные расчеты надо провести и для продольного изгиба колонны в плоскости наибольшей жесткости
Как и следовало ожидать, устойчивость колонны в плоскости наибольшей жесткости тоже не нарушена.
4.8.5.
