4. 1. УСЛОВНЫЕ ЗНАКИ ДЛЯ ТОПОГРАФИЧЕСКИХ КАРТ МАСШТАБОВ 1:25 000 - 1:200 000

2) Горизонтали основные;

3) Горизонтали дополнительные (полугоризонтали);

4) Горизонтали вспомогательные (на произвольной высоте);

5) Подписи горизонталей в метрах;

6) Указатели направления скатов (бергштрихи)

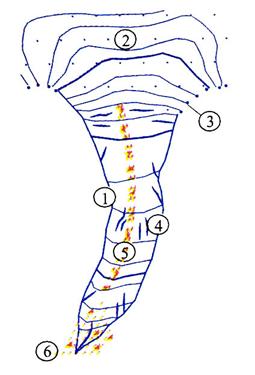

2) Горизонтали основные для рисовки ледников и фирновых полей

2) Фирновые поля и вечные снега;

3) Границы фирновых полей;

4) Ледниковые трещины;

5) Морены (узкие полосы);

6) Морены

1) шириной в масштабе карты более 1 мм;

2) шириной 1 мм и менее; 125, 8 и 4-ширина между бровками, 7 и 3-глубина в метрах

2) Обрывы (21 - высота в метрах)

2) Сухие русла в две линии шириной от 5до 15 м (0.5 мм в масштабе карты);

3) Сухие русла шириной более 15 м (от 0.5 до 1.5 мм в масштабе карты);

4) Сухие русла шириной более 1.5 мм в масштабе карты и котловины высохших озер

1) непостоянная (пересыхающих рек и озер);

2) неопределенная (низменные затопляемые морские берега, озера и реки на болотах, в плавнях и т.п.)

2) Берега обрывистые и скалистые без пляжа (3-высота обрывов или скал в метрах)

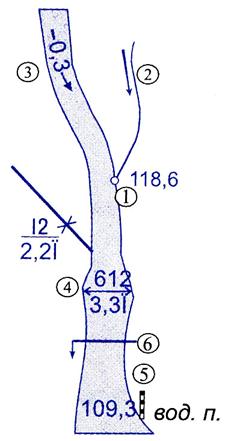

2) Стрелки, указывающие направление течения рек;

3) Стрелки, указывающие направление течения рек (0,3 - скорость течения в м/с);

4) Характеристика рек и каналов: 612 - ширина, 3,3 - глубина в метрах, П - характер грунта дна;

5) Водомерные посты и футштоки;

6) Начало регулярного судоходства

125 - ширина реки, 4x3 - размеры парома в метрах, 2 - грузоподъемность в тоннах

более 30 м (на карте 1:25000);

более 60 м (на карте 1:50000);

более 120 м (на карте 1:100000)

1) автодорога под железной дорогой;

2) автодорога над железной дорогой

1) камеры,

2) ворота (затворы),

3) ворота под мостами.

3 - количество камер, 150 - длина камеры, 15 - ширина ворот, 3,5 - глубина на пороге ворот в метрах

Берега с укрепленными откосами на каналах и канализованных участках рек

1) проезжие;

2) непроезжие.

Характеристика плотин:

К-материал сооружения, 175 - длина, 10 - ширина в метрах, 120.5 - отметка на гребне плотины, 114,3 и 102,2 - отметки верхнего и нижнего уровней воды

1) характеристика водохранилищ: 30 – объем в куб. км, 1600 - площадь зеркала воды в кв. км.

2) характеристика плотин: К - материал водосливной части, Зем. - материал глухой части, 650 - общая длина, 15 - ширина по верху, 26 - разница между верхним и нижним уровнями воды, 231 - длина водосливной части плотины в метрах, 120,5 - отметка на гребне плотины

от 3 до 5 м (на картах 1:25 000, 1:50 000);

от 3 до 10 м (на карте 1:100 000);

от 10 до 20 м (на карте 1:200 000)

5 до 15 м (на карте 1:25 000);

от 5 до 30 м (на карте 1:50 000);

от 10 до 60 м (на карте 1:100000);

20м и более (на карте 1:200 000)

более 15 м (на карте 1:25 000);

более 30 м (на карте 1:50 000);

более 60 м (на карте 1:100 000)

2) Пристани с оборудованными причалами, не выражающиеся в масштабе карты

2) Волноломы и буны;

3) Маяки

2) изобаты и их подписи;

3) отметки глубин

1) хвойные (ель, сосна, пихта, кедр и др.);

2) лиственные (береза, дуб, клен и др.);

3) смешанные.

Характеристика древостоя:

25 - высота деревьев, 0,30 - толщина, 6 - расстояние между деревьями в метрах

1) просеки шириной:

20 м и более (для карты 1:25 000);

40 м и более (для карты 1:50 000);

60 м и более (для карты 1:100 000);

линии электропередачи по просекам

2) прочие просеки;25,4 - ширина просек в метрах, 22, 23 - номера лесных кварталов;

3) лесные дороги по просекам;

4) линии связи по просекам (4- ширина просеки)

2) редкие леса

1) отдельные кусты и группы кустов;

2) сплошные заросли

1) увлажняемые в период вегетации;

2) затопляемые в период вегетации

1).

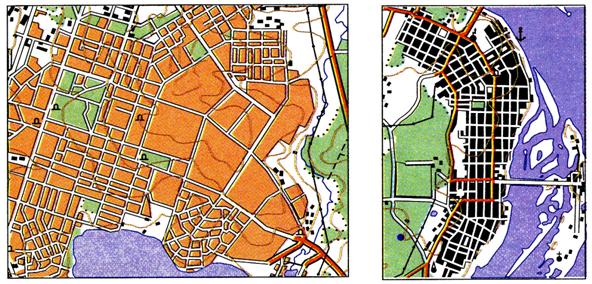

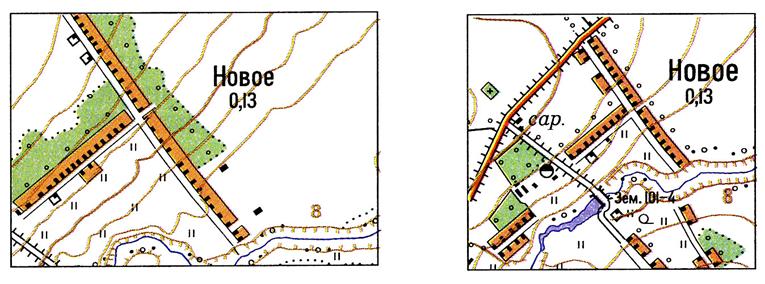

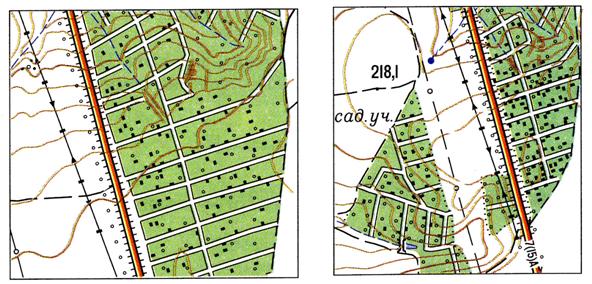

1) в крупных городах, 2) в прочих населенных пунктах

2) насыпи и выемки (4- высота или глубина в метрах)

1) ширококолейные ,2) узкоколейные

1) входы на станции;

2) выходы линий метрополитена на поверхность

Участки дорог:

2) с большими уклонами (8% и более)(3)с малыми радиусами поворота (менее 25 м)

2) километровые знаки (столбы и камни) и подписи числа километров, 3) обсадки

2) Ветряные двигатели
