УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ПРИМЕНЯЕМЫЕ В БОЕВЫХ ДОКУМЕНТАХ

Пункты управления и средства связи

Командный пункт (штаб) полка

Командно-наблюдательный пункт (штаб) батальона

Командно-наблюдательный (штаб) батальона в движении

Командно-наблюдательный пункт командира роты: / — в пешем порядке, 2 — на боевой машине пехоты (на другой технике и командира танковой роты — с соответствующими знаками).

Наблюдательный пункт (пост) с ука­занием принадлежности. С буквами: А — артиллерийский наблюдательный пункт, В — пост воздушного наблюде­ния, И — инженерный наблюдательный пост, X — химический наблюдательный пост, Т — пункт технического наблюде­ния. Цвет знака — по роду войск

Пост регулирования движения или регулировщик (К —■ комендантский пост, КПП — контрольно-пропускной пункт, КТП — контрольно-технический пункт)

Узлы связи: / —полевой подвижный, 2 — стационарный

Радиоприемник. Цифра — тип ра­диоприемника

Радиостанции: 1 — подвижная, 2 — переносная, 3 — в танке (БМП, БТР, автомобиле — с соответствующими знакам. Подвижная радиорелейная станция с направленной антенной

Радиолокационные станции развед­ки: / — воздушных целей, 2—назем­ных целей

Радиосеть переносных радиостанций (других радиостанций — с соответству­ющими знаками)

Радионаправление подвижных ра­диостанций (других радиостанций — с соответствующими знаками)

Марш, разведка и охранение

Колонна мотострелкового или танко­вого подразделения с соответствующей надписью: / — общее обозначение, 2 — мотострелковой роты на БМП (на другой технике и танковой роты — с соответствующими знаками).

Головная (боковая, тыльная) поход­ная застава в составе усиленной мотострелковой роты на БМП (на другой технике и в составе танковой роты —с соответствующими знаками). ГПЗ в составе взвода и головной дозор — с одной черточкой; авангард или передовой отряд в составе ба­тальона — с тремя черточками и с соот­ветствующей надписью

Подвижный отряд заграждений с указанием принадлежности (ООД — отряд обеспечения движения, ГРазг.— группа разграждения)

Колонна взвода обеспечения батальона (другог подразделения тыла — с соответствующей надписью)

Техническое замыкание батальона (П — полка)

Разведывательный отряд

Дозорное отделение на БМП (на БТР и дозорный танк — с соответствующими знаками)

Боевой разведывательный дозор с указанием принадлежности и положения к определенному времени (ОРД — отдельный разведывательный дозор, РД — разведывательный дозор.

ОфРД — офицерский разведыватель­ный дозор, РГ — разведывательная группа, ИРД — инженерный разведы­вательный дозор, ХРД — химический разведывательный дозор). Цвет зна­ка — по роду войск

Пеший дозор (2—3 военнослужа­щих)

Пеший патруль {пунктиром указы­вается маршрут патрулирования)

Секрет

Подразделение (группа), проводящее поиск (налет), с указанием принадлеж­ности

Подразделение (группа) в засаде

Расположения и действия подразделений

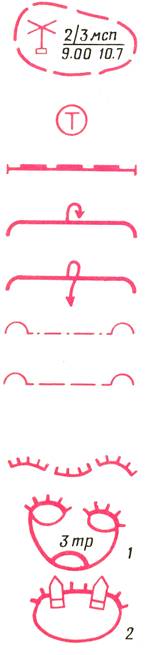

Район, занимаемый мотострелковым (танковым) подразделением, с соответ­ствующей надписью.

Фронт (рубеж), занимаемый подраз­делениями

Район, занимаемый подразделением рода войск млн специальных войск, с соответствующей надписью. Перед надписью или над ней может наноситься знак, соответствующий технике, которой вооружено подразделение

Направление наступления подразде­ления

Ближайшая задача батальона: / — общее обозначение, 2 — мотострел­кового батальона на БМП (на другой технике и танкового батальона — с со­ответствующими знаками). Ближайшая задача роты — с двумя черточками; боевая задача взвода — с одной черточ­кой

Последующая задача батальона; 1 — общее обозначение, 2 — танкового батальона (мотострелкового батальона на технике — с соответствующими зна­ками) Общее обозначение положения под­разделений к определенному времени с соответствующей надписью (положе­ние мотострелковых подразделений на технике и танковых подразделений мо­жет наноситься с соответствующими

Боевой порядок пулеметного взвода в пешем порядке (противотанково-пулеметного и гранатометного — с со­ответствующими знаками)

Рубеж вероятной встречи с против­ником

Исходный рубеж (пункт), рубеж (пункт) регулирования, исходный ру­беж для форсирования, рубеж ввода в бой второго эшелона

Фронт (рубеж), занимаемый подраз­делениями

Рубеж развертывания в батальонные колонны. В ротные и взводные колон­ны — соответственно с двумя и одной черточками

Рубеж перехода в атаку мотострелко­вого и танкового подразделений: / — общее обозначение, 2 — мотострел­кового подразделения на БМП (на другой технике и танкового подразделе­ния — с соответствующими знаками)

Рубеж спешивания мотострелкового подразделения

Огневой рубеж танкового подразде­ления с указанием его номера (мото­стрелкового подразделения на БМП — с соответствующим знаком)

Рубеж развертывания противотанко­вого взвода с указанием его номера (гранатометного, противотанково-пуле­метного, пулеметного — с соответствую­щими знаками).

Рубеж минирования

Район высадки десанта на вер­толетах с указанием состава и времени высадки ( на других средствах — с со­ответствующими знаками)

Посадочная площадка (площадка приземления)

Участок и пункты высадки морского десанта

Подразделение остановлено на ру­беже

Отход подразделения с занимаемого рубежа

Разграничительная линия между пол­ками

Разграничительная линия между ба­тальонами

Рубеж (позиция) обороны, не заня­тый подразделением

Расположение подразделения в обо­роне с соответствующей надписью:

/ — общее обозначение, 2 — район обо­роны (опорный пункт) мотострелкового подразделения на БМП (на другой технике и танкового подразделения — с соответствующими знаками)

Осветительный пост

Район, освещаемый артиллерией

Район, освещаемый авиацией

Световой ориентир, поставленный

артиллерией

Световой ориентир, поставленный

авиацией

Световой створ

Рубеж освещения

Рубеж ослепления

Место захвата пленного с указанием его принадлежности и времени захвата

Место изъятия документов убитого с указанием его принадлежности и вре­мени изъятия документов

Оружие массового поражения и защита от него

Планируемый ядерный удар с указанием номера объекта (цели), части (подразделения), осуще­ствляющей удар, мощно­сти заряда (40 кт), вида взрыва (В — воздушный, Н — наземный, надвод­ный, П — подземный, под­водный) и времени взрыва

Рубеж безопасного удаления (высту­пы — в сторону ядерного взрыва)

Район разрушений, образовавшихся от ядерного взрыва противника, с ука­занием границ: сплошных разрушений (внутренняя окружность), сплошных завалов в лесах и населенных пунктах (средняя), слабых разрушений (внеш­няя), пунктиром или заштрихованная часть окружности — зона нейтронного воздействия на открыто расположенный личный состав

Район (участок) пожара и направ­ление его распространения.

Зоны радиоактивного заражения поданным раз­ведки (А — умеренного, Б — сильного, В — опас­ного, Г — чрезвычайно опасного) с указанием мощности (10 кт), вида (Н) и времени взрыва

Точка замера уровня радиации с ука­занием уровня радиации и времени замера

Ядерная мина противника с указа­нием мощности заряда (2 кт), глубины установки (10 м) или вида взрыва и времени обнаружения

Поле химических фугасов. Подорванных фугасов — знак закрашивается светлым цветом

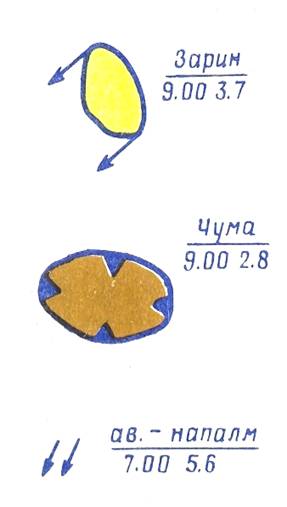

Участок местности (район), зараженный противником отрав­ляющими веществами, с указа­нием направления распростране­ния зараженного воздуха, типа ОВ и времени применения (обна­ружения)

Участок местности (район), зараженный противником бакте­риальными (биологическими) средствами, с указанием возбу­дителя и времени применения (обнаружения)

Применение зажигательного оружия с указанием средства применения, типа зажигательно­го вещества и времени приме- Пункт специальной обработки (ДП — дегазационный пункт)

Дегазированный проход с указанием его номера и ширины (3 м)

Стрелка для обозначения направле­ния север-юг

Стрелковое оружие и артиллерия

Ручной пулемет

Ротный (станковый) пулемет

Ручной противотанковый гранатомет

Автоматический гранатомет

Зенитный ракетный комплекс типа «Стрела-2»

Зенитная пулеметная установка

Станковый противотанковый гранато­мет

Носимые комплексы противотанковых управляемых ракет: / — противотанково-пулеметного взвода, 2 —

проти­вотанкового взвода

Огнеметы: / — реактивный (легкий) пехотный, 2 — тяжелый реактивный (тяжелый пехотный)

Противотанковые пушки: / — об шее обозначение, 2 — калибра до 85 мм, 3 — калибра до 100 мм, 4 — калибра более 100 мм

Пушки: I — общее обозначение, 2—калибра до 100 мм, 3—калибра до 152 мм, 4—калибра более 152 мм

Гаубицы: / — общее обозначение, 2 — калибра до !22 мм, 3 — калибра до 155 мм, 4 — калибра более 155 мм

Самоходная гаубица калибра 122 мм (других калибров и самоходные пуш­ки—с соответствующими знаками)

Боевые машины реактивной артил­лерии: 1 — общее обозначение, 2 — среднего калибра

Минометы: 1 — общее обозначение, 2 — малого калибра, 3 — среднего ка­либра, 4 — автоматический

Зенитные пушки: / — общее обозна­чение, 2 — малого калибра, 3 — средне­го калибра

Зенитные самоходные установки: 1 — без радиолокационного комплекса, 2-е радиолокационным комплексом

Боевая машина зенитного ракетного комплекса ближнего действия.

Пусковые установки зенитных ракет: / — ближнего действия, 2 —• малой дальности, 3 — средней дальности. Знак зенитного средства в кружке — батарея, в прямоугольнике"— взвод

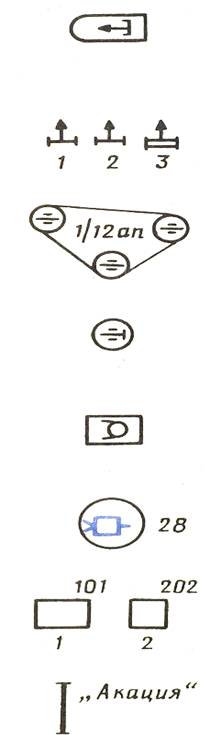

Район огневых позиций артиллерии с указанием расположения батарей (зенитной артиллерии — с соответст­вующим знаком)

Батарея 100-мм пушек на огневой позиции (другие батареи — с соответст­вующими знаками)

Минометный взвод на огневой пози­ции (другие артиллерийские взводы — с соответствующими знаками и соответ­ствующим цветом)

Огонь по отдельной цели с указанием номера цели

Сосредоточенный огонь с указанием номера цели: / — ствольной артилле­рии, 2—реактивной артиллерии. Раз­меры цели (участка) — в масштабе карты

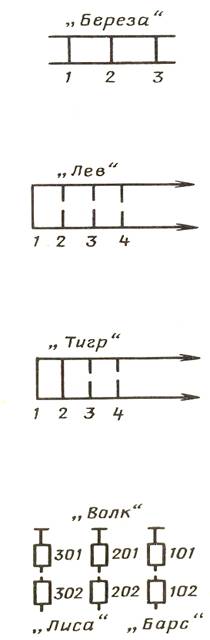

Одинарный неподвижный загради­тельный огонь с указанием его условно­го наименования. Длина участка—в масштабе карты

Глубокий неподвижный заградитель­ный огонь на трех рубежах с указа­нием его условного наименования и номеров рубежей. Длина рубежей (участков) — в масштабе карты

Одинарный подвижный заградитель­ный огонь с указанием его условного наименования и номеров рубежей (сплошной линией — рубеж, по которо­му начинается ведение огня, пунктир­ными линиями — рубежи, на кото­рые планируется перенос огня). Дли­на рубежей (участков) — в масштабе карты

Двойной подвижный заградительный огонь с указанием его условного наименования и номеров рубежей (сплошными линиями — первые два рубежа, по которым открывается и одновременно ведется огонь, пунктир­ными линиями — последующие рубе­жи) . Длина рубежей (участков) — в масштабе карты

Последовательное сосредоточение огня с указанием условных наимено­ваний рубежей и номеров целей или участков (сплошными линиями — рубе­жи, по которым планируется вести огонь одновременно; при двойном ПСО сплошными линиями соединяются цели на двух рубежах, при тройном — на трех и т. д.). Рубежи и цели — в мае-штабе карты

Массированный огонь с указа­нием его условного наименова­ния и номеров участков

Огневой вал с указанием условных наименований рубе­жей, участков для дивизионов и их номеров, а также номеров промежуточных рубежей

Граница полосы огня (сектора обстре­ла). Для артиллерии— черным цветом

Граница дополнительного сектора обстрела. Для артиллерии— черным цветом

Сосредоточенный огонь мотострелко­вой роты с указанием его номера и участков огней взводов (танковой роты, мотострелкового, танкового и гра­натометного взводов — с соответствую­щей надписью)

Рубеж заградительного огня гранато­метного взвода с указанием его номера и участков огней отделений

Бронированная техника, автомобили и вертолеты

Танк, оснащенный минным тралом

Танк с навесным бульдозерным обо­рудованием

Танк, оснащенный снегоочистителем

Боевая машина пехоты

Бронетранспортер

Боевая разведывательная дозорная машина

Автомобиль и автомобиль с прицепом. Цвет знака — по роду войск

Тягачи: 1 — танковый, 2 — гусенич­ный, 3 — автомобильный. Цвет знака — по роду войск

Мотоцикл

Санитарный автомобиль (транспор­тер колесный)

Вертолеты

Инженерные средства и сооружения

Танковый мостоукладчик

Гусеничный плавающий транспортер

Гусеничный самоходный паром (паромно-мостовая машина)

Инженерная техника на колесной базе (ТММ — тяжелый механизирован­ный мост, ПКТ — путепрокладчик)

Инженерная техника на гусеничной базе (БАТ—путепрокладчик, ИМР — инженерная машина разграждения)

Понтонный парк с указанием типа (ПМП — понтонно-мостовой парк,

ТПП — тяжелый понтонный парк)

Окоп с перекрытой щелью (бленда жом), занятый отделением

Траншея с ходом сообщения

Орудие в окопе {танк, миномет и другие огневые средства — с соответст­вующими знаками). Цвет знака окопа такой же, как и цвет знака огневого средства

Сооружение для наблюдения откры­того типа. Закрытого типа — треуголь­ник закрашивается черным цветом

Укрытие для автомобиля (для других видов техники — с соответствующими знаками и соответствующим цветом)

Блиндаж

Убежище с указанием степени защиты (2) и вместимости (25 человек)

Открытая щель

Перекрытая щель

Эскарп (контрэскарп) с указанием протяженности (0,5 км)

Малозаметное заграждение (прово­лочная спираль, сеть на низких кольях, проволока внаброс). Для обозначения электризуемых заграждений ставится знак.

Противотанковый ров с указанием протяженности (0,7 км)

Надолбы с указанием их вида ' (М — металлические, ЖБ — железобе­тонные), количества рядов (2) и протя­женности (150 м)

Минированный завал протяженности (0,4 км)

Проволочное заграждение (количест­во штрихов — число рядов)

Участок заграждений из ежей с ука­занием количества рядов (2) и про­тяженности (400 м)

Противотанковое минное поле

Противопехотное минное поле

Смешанное минное поле

Ложное минное поле

Минные поля, установленные сред­ствами дистанционного минирования: / — противотанковое, 2 — противопе­хотное

Фугасы: 1 — неуправляемый, 2 — управляемый по радио, 3 — управляе­мый по проводам

Проход в заграждении с указанием го номера и ширины (10 м)

Разрушенный мост (объект)

Разрушенный (неисправный) участок дороги с указанием его протяженности (0,8 км) и объезда

Десантная переправа с указанием количества (3) и типа переправочно-десантных средств (ПТС — плавающий транспортер средний)

Переправа танков под водой с ука­занием глубины (3 м), ширины водной преграды (180 м), ширины трассы (40 м), характера дна (П — песчаное, Т — твердое, К — каменистое) и ско­рости течения (0,8 м/с)

Паромная переправа с указанием количества паромов (3), грузоподъем­ности (60 т), типа парка (ПМП) или переправочного средства (ГСП — гусе­ничный самоходный паром, ПММ — па-ромно-мостовая машина)

Мост на жестких опорах с указанием его вида (Н — низководный, В — высо­ководный, П — подводный, Д — дере­вянный, К — каменный, М — метал­лический, ЖБ — железобетонный), длины (120 м), ширины (4 м) и грузо­подъемности (60 т)

Мост на плавучих опорах с указа­нием типа парка (ПМП), длины моста (120 м) и грузоподъемности (60 т)

Брод с указанием его глубины (0 8 и) длины (120 м), харак­тера дна и скорости течения (0,5 м/с)

Ледяная переправа с указанием ее номера и грузоподъемности (60 т)

Затопленный участок местности с ука­занием его ширины (500 м), глубины (0,5 м) и продолжительности затоп­ления (10 ч)

Пункт водоснабжения (С — скважи­на, Р — родник, К — колодец) с указа­нием производительности (8 м3/ч)

Маршрут движения подразделения с указанием его номера и расстояния (100 км) от исходного рубежа (пункта)

Подразделения технического обеспечения и тыла и их объекты

Сборный пункт поврежденных машин с указанием принадлежности (Д — ди­визионный, П — полковой), номера и вида техники (бт — бронетанковая, авт.— автомобильная)

Ремонтно-эвакуационная (ремонт­ная) группа на БТР (на танковом тя­гаче, БМП и автомобиле — с соответ­ствующими знаками) с указанием при­надлежности (П —полковая, Б —ба­тальонная) и вида ремонтируемой тех­ники (бт— бронетанковая, авт.— авто­мобильная)

Полковой склад с указанием принад­лежности (Г — горючего, П — продо­вольственный, В — вещевой, арт. — ар­тиллерийского вооружения и боеприпа­сов, ВТИ — военно-технического иму­щества, авт. — автотракторного имуще­ства, бт — бронетанкового имущест­ва — черным цветом)

Медицинский пункт полка с указа­нием принадлежности

Медицинский пункт батальона с ука­занием принадлежности

Медицинский пост роты с указанием принадлежности

Стрелок-санитар

Пост санитарного транспорта

Заправочный пункт батальона с ука­занием принадлежности (П — продо­вольственный пункт батальона)

Пункт боевого питания батальона с указанием принадлежности

Пункт боевого питания роты с указа­нием принадлежности

Пункт обслуживания на маршруте (Г — заправки горючим, П — продо­вольственный, Т — технической помо­щи, О — отдыха и обогрева, с красным крестом — медицинский)

Баллистические ракеты на самоход­ных пусковых установках: / — тактиче­ские, 2—оперативно-тактические

Ракеты средней дальности: / — в шахтной пусковой установке, 2 — на на­земной пусковой установке, 3— на са­моходной пусковой установке

Склад ядерных боеприпасов

Склад химических боеприпасов

Крылатые ракеты на пусковых уста­новках наземного базирования: / — тактические,

2 — оперативно-так­тические, 3 — стратегические

Район, подвергшийся воздействию химического оружия, с указанием средств применения (ав — авиация, р — ракеты, а — артиллерия, ф — фу­гасы), типа ОВ, времени и даты при­менения. Стрелки указывают направле­ние распространения зараженного воз­духа: / —- глубина распространения первичного облака, 2 — глубина рас­пространения вторичного облака

СОКРАЩЕНИЯ, ПРИМЕНЯЕМЫЕ В БОЕВЫХ ДОКУМЕНТАХ

Общевойсковые части и подразделения

Мотострелковый полк, батальон мсп, мсб

Танковый полк, батальон, рота, взвод тп, тб, тр, тв

Парашютно-десантный батальон, рота пдб, пдр

Разведывательная рота, взвод рр, рв

Пулеметный взвод, отделение пул в, пуло

Противотанковый взвод птв

Противотанково-пулеметный взвод птпулв

Гранатометный взвод, отделение гв, го

Артиллерийские подразделения

Артиллерийский полк, дивизион ап, адн

Самоходно-артиллерийский дивизион садн

Минометная батарея, взвод минбатр, минв

Взвод управления ву

Подразделения ПВО

Зенитная ракетная батарея, взвод зрбатр, зрв

Зенитная ракетно-артиллерийская батарея

Подразделения специальных войск

Инженерно-саперная рота, взвод иср, исв

Переправочно-десантная рота пдеср

Понтонная рота, взвод понрл понв

Взвод, отделение гусеничных плавающих взв. ГПТ,

транспортеров отд. ГПТ

Взвод, отделение гусеничных само- взв. ГСП,

ходных паромов отд. ГСП

Отделение мостоукладчиков отд. МТУ

Рота химической защиты рхз

Взвод, отделение радиационной и врхр, орхр

химической разведки

Взвод специальной обработки всо

Огнеметный взвод, отделение ов, оо

Рота, взвод, отделение связи

Комендантская рота, взвод

Подразделения технического обеспечения и- тыла

Автомобильная рота, взвод, отделение Ремонтная рота

Хозяйственный взвод, отделение Взвод обеспечения, взвод снабжения Отделение технического обслуживания
