Нанесение обстановки на карту

После того как карта будет подготовлена к работе, можно приступать к нанесению на нее обстановки. Та обстановка, которая наносится на карту до принятия решения командиром, называется исход­ной.

Поскольку командиры подразделений чаще всего наносят обстановку из боевого приказа или распоряжения, наиболее удобным для запомина­ния будет нанесение исходной для принятия решения обстановки в той последовательности, в какой излагается или отдается боевой приказ.

Например, при нанесении обстановки на рабочую карту в наступлении батальона можно придерживаться такой последовательности:

1. Положение батальона в момент получения задачи, разграничительные линии с соседями (они наносятся в первую очередь, с тем чтобы не наносить на карту много лишних данных о противнике, находящемся вне пределов фронта наступления).

2. Данные о противнике в направлении наступ­ления батальона и соседей.

3. Задачи батальона.

4. Задачи соседей.

5. Выжидательные позиции, маршрут выдвиже­ния, рубежи развертывания и рубеж перехода в атаку приданных танков.

6. Основные позиции приданной батальону и поддерживающей его артиллерии. Районы огневых ударов, планируемых в направлении

наступления батальона и соседей старшим командиром.

7. Рубеж ввода в бой второго эшелона, огневые рубежи противотанкового резерва и рубеж мини­рования подвижного отряда заграждений старшей инстанции на фронте наступления батальона.

8. Места пунктов управления и тыловых подраз­делений старшей инстанции.

9. Метеорологические данные.

Такая последовательность нанесения исходной обстановки на карту помогает в изучении и оценке ее, позволяет быстрее и полнее уяснить получен­ную задачу.

Рассмотрим и на примерах практически пока­жем правила нанесения обстановки на карту по перечисленным выше элементам. Оговоримся сразу, что данные о расположении и действиях своих войск наносятся на карту с детализацией на две ступени ниже, т. е. в батальоне (дивизио­не) — до взвода, в роте (батарее) — до отделения (танка, орудия). Прежде всего никогда не следует забывать о сохранении топографической основы карты, особенно названий населенных пунктов, высот, мостов, и ни в коем случае не забивать ее (рис. 23).

Ко времени получения боевой задачи подразде­ления могут находиться в обороне, в районе сосредоточения, на огневых позициях, в движении на марше, на привале (в районе дневного или ночного отдыха) или будут выполнять ранее полученную боевую задачу.

Мотострелковые подразделения, находящиеся ко времени получения задачи на наступление в обороне, а также окопы для артиллерийских орудий, привлекаемых для ведения огня прямой наводкой, и отдельных танков, занимающих под­готовленные огневые позиции, наносятся на карту линиями со штрихами толщиной 0,5—1 мм (в зависимости от масштаба карты).

Для получения ровной линии на всем ее протя­жении карандаш во время проведения линии надо немного вращать. Карандаш удобнее держать немного выше начала среза (очинки), но не более

1 см.

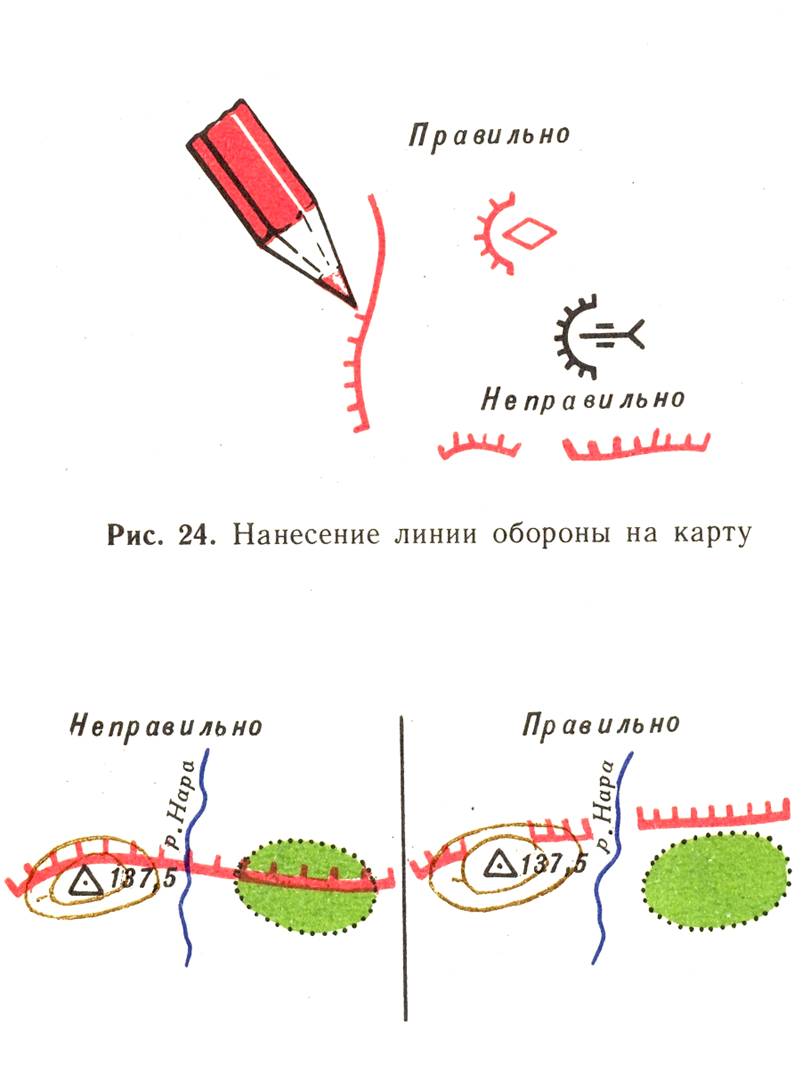

Линии траншеи проводятся в соответствии с занимаемым подразделениями положением, сооб­разуясь с условиями рельефа местности (рис. 25). Они не должны затемнять или закрывать топогра­фическую основу карты.

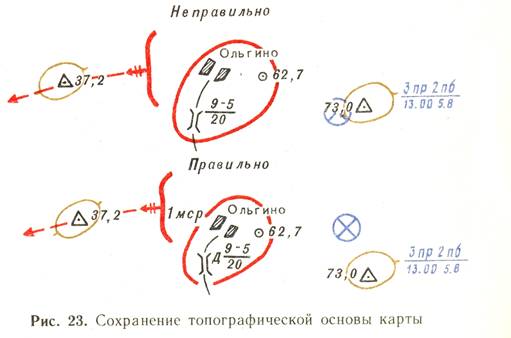

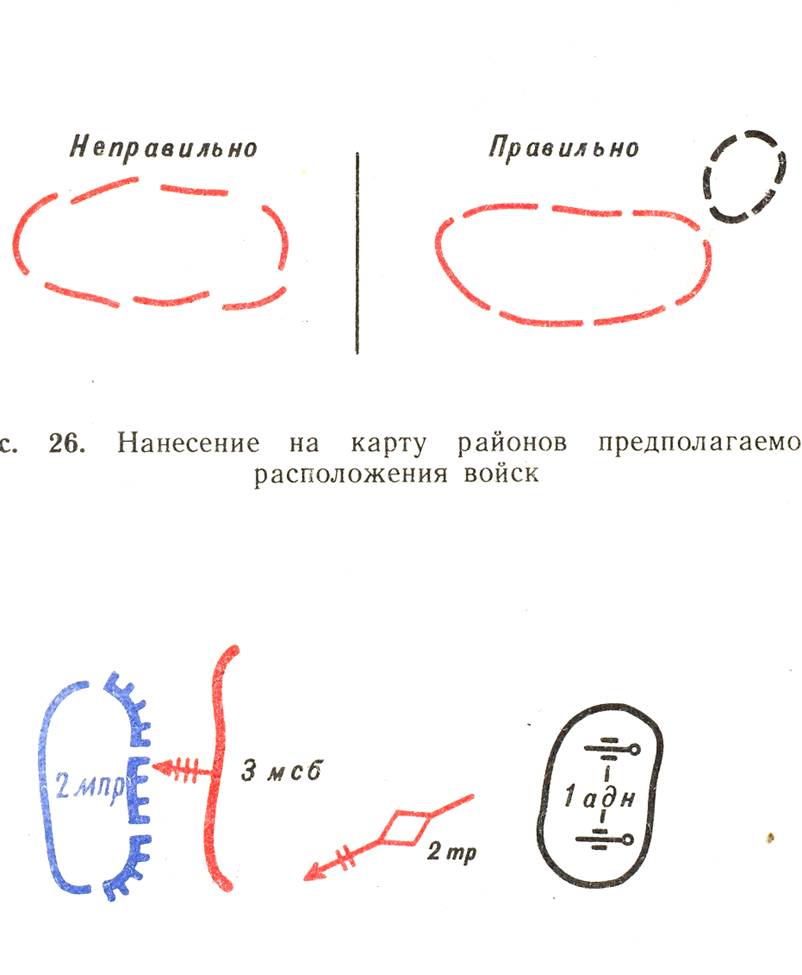

При проведении линий на карте очень часто допускают такую характерную ошибку: линия проводится не одним движением руки, а вначале после отыскания нужных местных предметов она проводится легким движением карандаша, а затем уже усиливается до нужной толщины повторным движением. Такой способ нанесения обстановки (а ведь свыше 60% знаков, составляющих обста­новку, приходится на линии и комбинации из них) требует больше времени, и к тому же в результате линии получаются неровные (рис. 26).

Фактические действия войск и их расположение наносятся на карту сплошной линией (рис. 27).

Линии рубежей различного назначения целе­сообразно проводить сразу же после отыскания второй его точки, а районов — от одной точки ко второй или после отыскания всех его точек. Для лучшего запоминания границы района местные предметы, вокруг которых он должен быть проведен, отмечаются точкой или подчерки­ваются карандашом.

Для быстрого отыскания местных предметов надо придерживаться следующего правила: рубежи для своих войск указываются двумя точками с перечислением населенных пунктов и других местных предметов справа налево, а районы обороны, сосредоточения (расположе­ния)— тремя-четырьмя точками против хода часовой стрелки. Полоса (участок) обороны указывается не менее чем четырьмя точками таким

же способом, как и район (рис.

В виде исключения одиночные цели (объекты) или небольшие по размеру районы (огневые позиции батарей, местоположение пунктов управ­ления, подразделений и т. д.), а также те подразде­ления, о положении которых нет точных данных, могут указываться одной точкой. Так, например, на рис. 29 показано, что артиллерийская батарея находится в районе вые. 37,6 (если нужна большая точность, то по карте 1:25 000 это будет 500 м северо-восточнее вые. 37,6), командно-наблюда­тельный пункт — в районе 600 м восточнее вые. 124,7 (по карте 1:25 000).

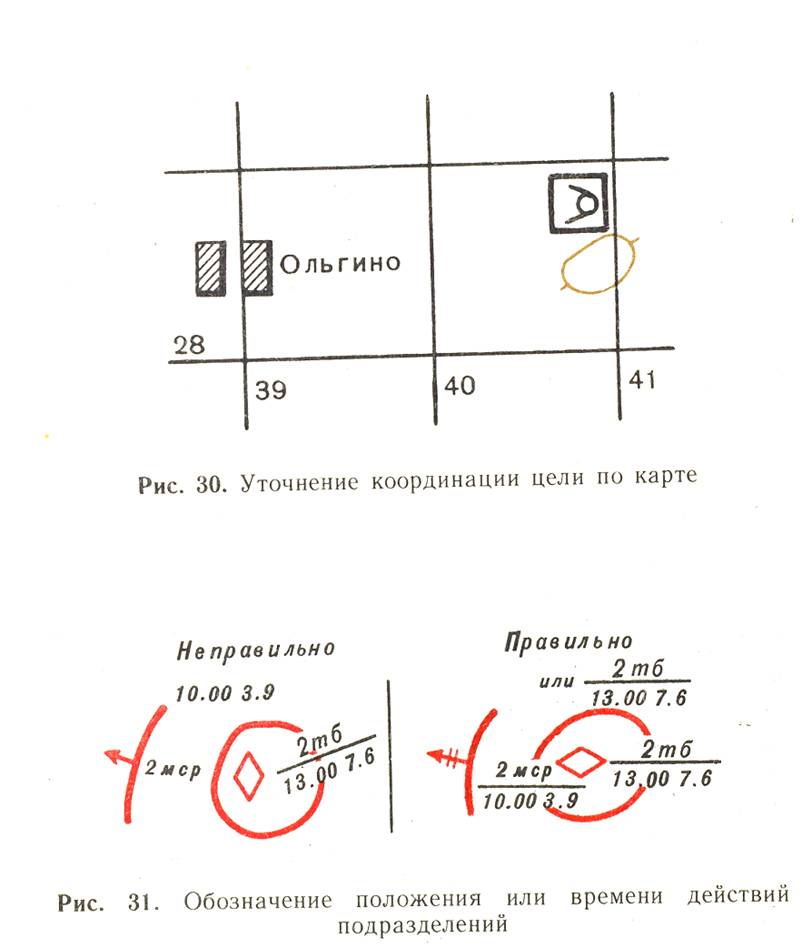

Уточнение на карте одиночных целей (объек­тов), местных предметов может осуществляться по координатной сетке или по отношению их к другим, более крупным или более заметным ориентирам. Например, минометный взвод находится в районе безымянной высоты 2 км восточнее Ольгино. Указание этого района может быть произведено так: в районе безымянной высоты (2840) или в районе безымянной высоты 2 км восточнее Ольгино (2839). В первом случае указываются координаты самого местного предмета, где находится взвод, а во втором случае — координаты населенного пункта, от которого происходит ориентирование о месте высоты (рис. 30).

Время, к которому относится то или иное положение войск, указывается под наименованием подразделения, внутри или рядом с условным знаком, обозначающим характер действий, или же в стороне, на свободном месте карты. Надпись при этом обязательно должна размещаться сзади

фонта боевых действий подразделения или на одном уровне с ним (рис. 31). Запасные или ложные районы (позиции, объекты) обозначаются прерывистой линией (пунктиром). Выше надписи номера и наименования подразделения указывается 3 — запасный или ложный район (позиция, объект) (рис. 32). Во всех знаках, обозначаемых замкнутой пунктирной линией, внутренние знаки рода войск, этого или иного огневого средства, участки огня артиллерии наносятся сплошной линией (рис.

1мер проставляется под буквой В (рис. 34).

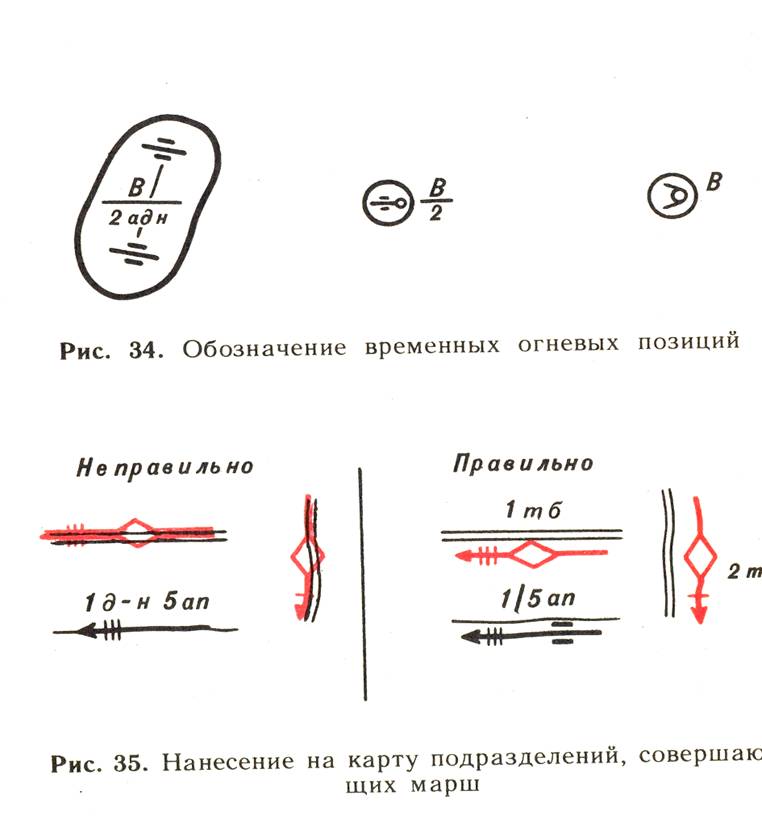

Условные знаки подразделений, находящихся на марше, следует наносить не на дорогах или колонных путях, а вдоль них, с южной или восточной стороны на удалении 2—3 мм от дороги колонного пути). Такое положение колонн относительно дорог обусловлено тем, что в случае дтушевки колонн условный знак, расположено севернее или западнее дороги, сливается с ней тем самым затрудняется его чтение, ухудшается глядность (рис. 35).

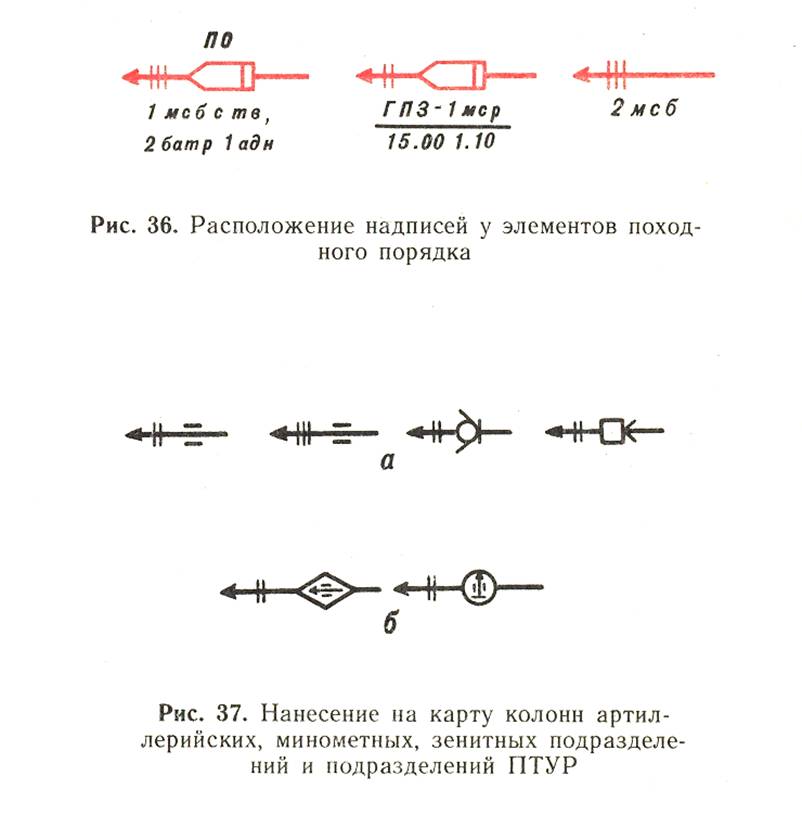

Для выполнения надписи у колонн при изображении на карте походного порядка можно взять

правило, что наименования элементов походнопорядка пишутся сверху колонны, а состав

ее (номера и наименования следующих в ее состав подразделений) — под колонной. Условный знак колонны мотострелкового батальона со средства­ми усиления показывается без учета места следования в ней мотострелковых подразделений, танков и артиллерии (рис. 36).

При нанесении на карту фактического положе­ния элементов походного порядка в ходе марша надпись можно помещать там, где это удобно будет сделать. При этом наименование элемента походного порядка, номер и наименование под­разделения, составляющего его, могут быть записаны в строку (рис. 36).

При нанесении на карту условных знаков колонн подразделений, следующих в составе колонн главных сил части, номера подразделений можно располагать под условным знаком колон­ны (рис. 36).

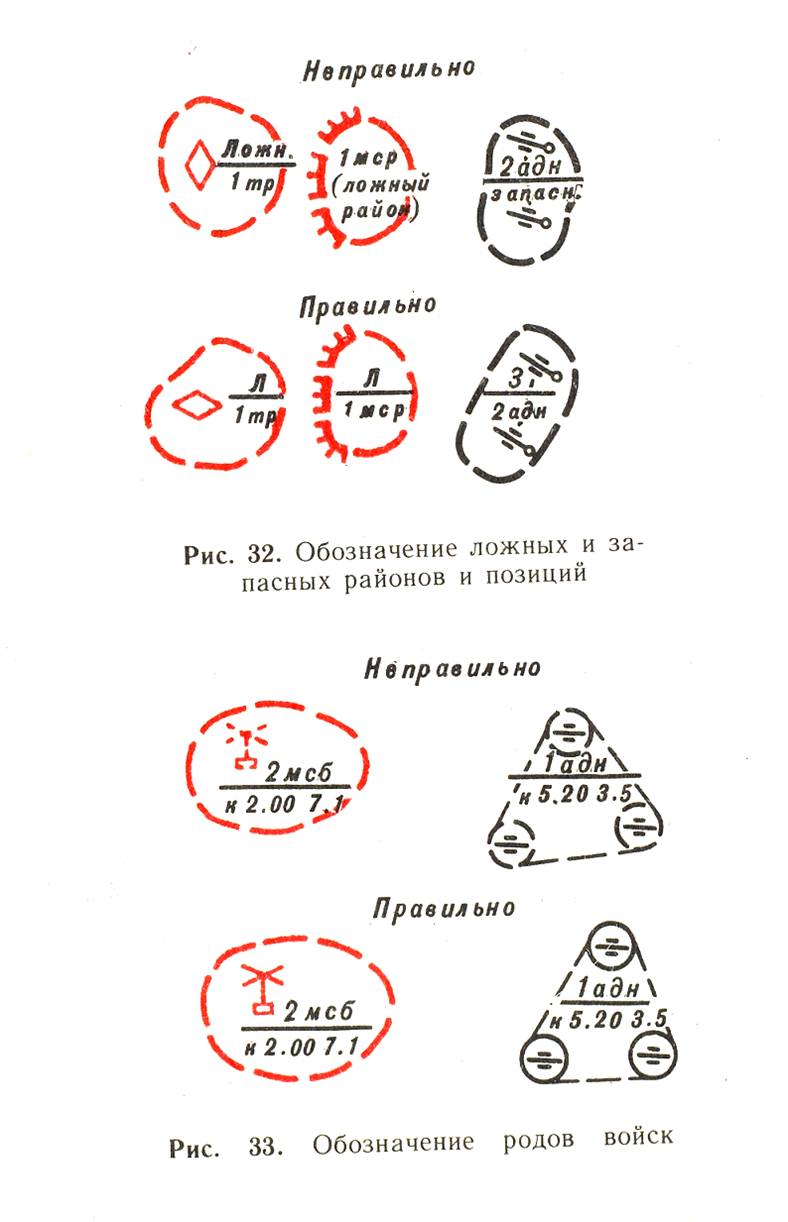

Колонны артиллерийских, минометных, зенит­ных подразделений и подразделений ПТУР обозначаются соответствующим знаком для любой колонны (линией) с необходимым коли­чеством поперечных черточек и с соответствую­щими надписями (рис.

Разграничительные линии во всех случаях, кроме отхода и перегруппировки (марша) от фронта в тыл, наносятся из тыла к фронту, а далее в наступлении и на марше — на глубину боевой задачи, а в обороне — на дальность действительного огня поддерживающих или штатных огневых средств.

Непременным условием для правильного про­ведения разграничительных линий является обязательное указание пунктов местности на переднем крае обороны противника (в наступлении)

и своих войск (в обороне) (рис. 72, 40).

При этом длина пунктирной линии при обозначе­нии ею границ батальонов должна быть равной 5 мм, разрыв между линиями — 2—3 мм. В полко­вой разграничительной линии пунктиром наносят­ся линии длиной 10 мм, разрыв между ними 5 мм. Очень важно правильно наносить на карту саму линию по тем местным предметам, которые опре­делены старшим начальником или командиром, принимающим решение.

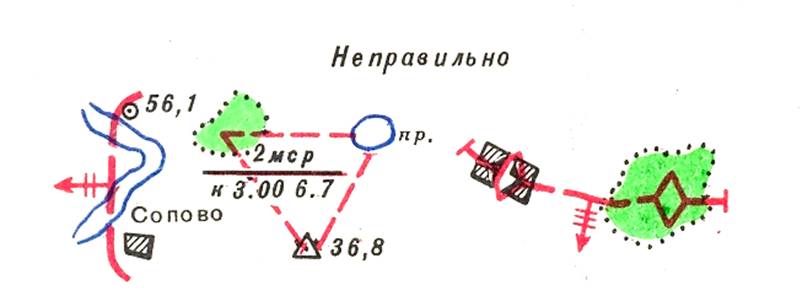

Нередко офицеры при нанесении на карту разграничительных линий не задумываются над таким простым вопросом, как изображение скобки, указывающей на положение того или иного местного предмета относительно фронта наступ­ления или обороны подразделения. Однако и такая простая деталь, как нанесение на карту скобки, имеет важное значение: неправиль­ное изображение ее у местного предмета мо­жет сказаться на выполнении задачи подразде­лением.

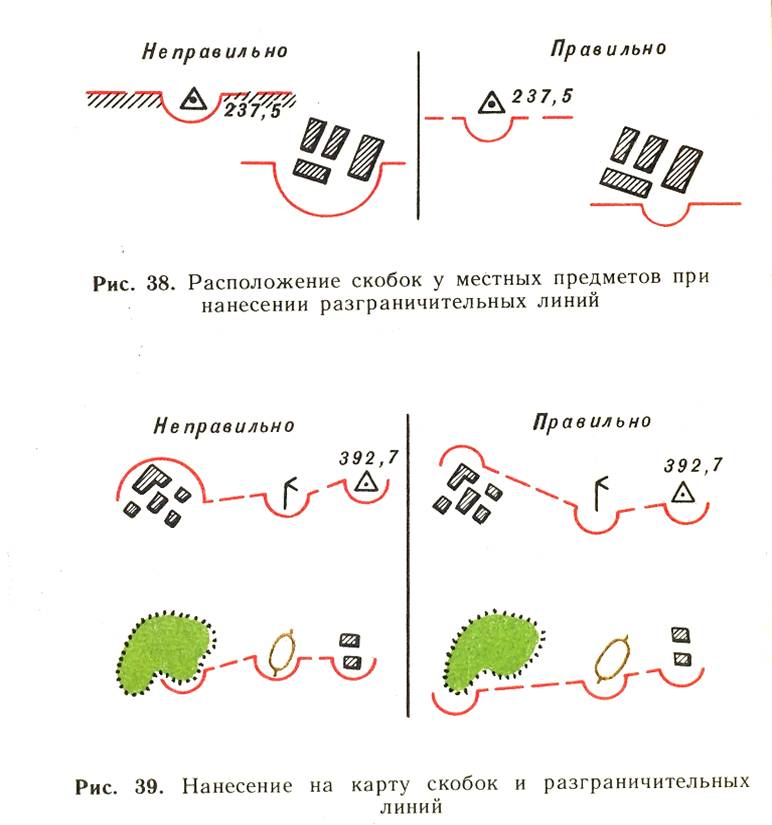

Скобка наносится у местного предмета таким образом-, чтобы не ее окружность, а воображаемая линия, которую можно провести через ее концы, включала или исключала данный местный пред­мет. При этом желательно, чтобы разграничи­тельные линии полка и батальона от скобки начинались пунктирной линией, а скобка всегда равнялась половине окружности.

Величина скобки выбирается по линейке в зависимости от характера местного предмета: у высот, мостов, километровых столбов, небольших населенных пунктов или их окраин обычно наносятся маленькие скобки радиусом 3—4 мм; у крупных городов, больших лесных массивов —

средние по величине скобки радиусом 6 мм (рис. 38).

Как видно из левого рисунка, заштрихованная . полоса местности из-за неправильного нанесения скобки у вые. 237,5 «прихвачена» у соседа или, наоборот, «отдана» ему.

На рис. 39 приведены другие часто встречаю­щиеся примеры несоблюдения размеров пунктир­ных линий и неправильного расположения скобок у местных предметов.

При проведении разграничительной линии обязательно должна соблюдаться такая последо­вательность: сначала на карте отыскиваются все местные предметы, через которые она проходит, и возле них наносится скобка, а затем уже проводится сама линия.

Для быстрого и правильного нанесения скобок у местных предметов можно использовать следующий прием: офицерская линейка с кругом соответствующего диаметра располагается у мест­ного предмета так, чтобы центр круга находился в той точке, по которой должна проходить граница {в населенных пунктах это наиболее выступающая в данную сторону окраина). Затем проводится скобка. Чтобы она была равна половине окруж­ности, на кругах по центру надо сделать диаметрально противоположные метки (через 180°).

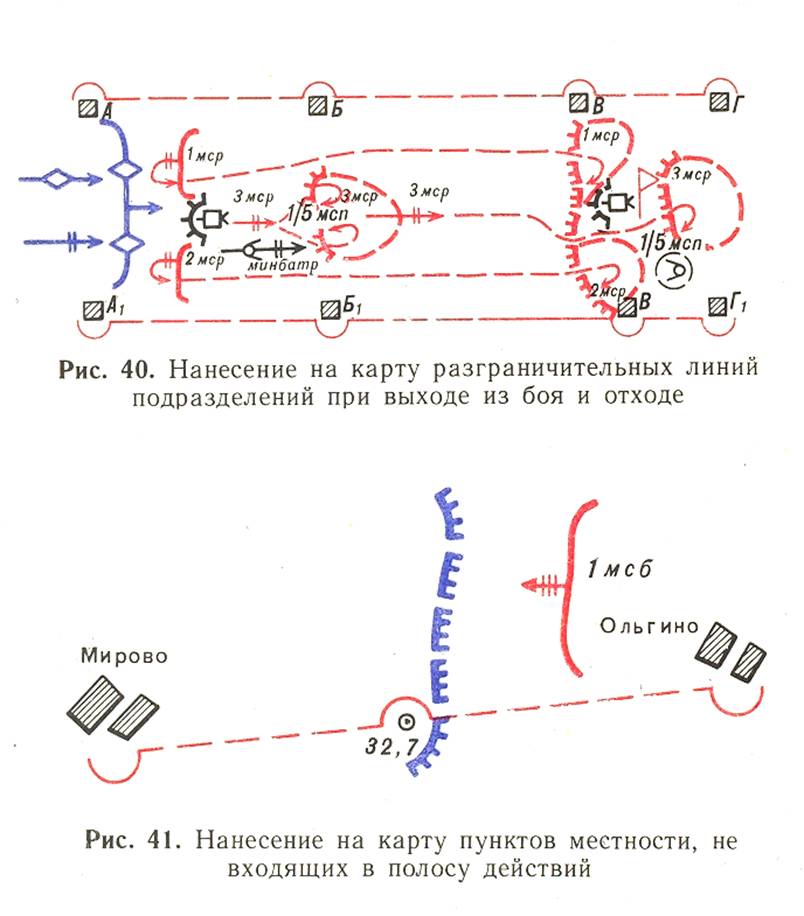

При обозначении разграничительных линий в наступлении, в обороне пункты перечислять из тыла к фронту, а при выходе из боя и отходе — от фронта в сторону отхода. Вначале указывается разграничительная линия справа, затем — слева. Очень часто допускаются ошибки при обозначении разграничительных линий по глубине. Необходимо

усвоить, что в наступлении разграничительные линии указываются на всю глубину боевой задачи подразделения, а в обороне на дальность действи­тельного огня поддерживающих и штатных огневых средств подразделения; при выходе из боя и отходе — до конечного рубежа отхода (рис. 40).

При нанесении обстановки на карту надо помнить еще об одной особенности в проведении разграничительных линий: часто бывает, что часть местных предметов, по которым они наносятся, не входит в полосу действий. В устной постановке задач перед такими пунктами указывается «исключительно», а в письменных боевых докумен­тах сокращенно пишется (иск).

Для однообразия в понимании, а следовательно, и в отображении этого положения на карте приня­то считать, что для подразделения, которому ставится задача, или для подразделения, командир которого объявляет боевой приказ, пункты местности, объявляемые без оговорки, входят в полосу действий, а с оговоркой «исключительно»— не входят. Например, при постановке задачи 1мсб левая разгранлиния для него может быть указана так (рис. 41): Ольгино, (иск) отм. 32,7, Мирово. В данном примере отм. 32,7 не входит в полосу действий 1 мсб.

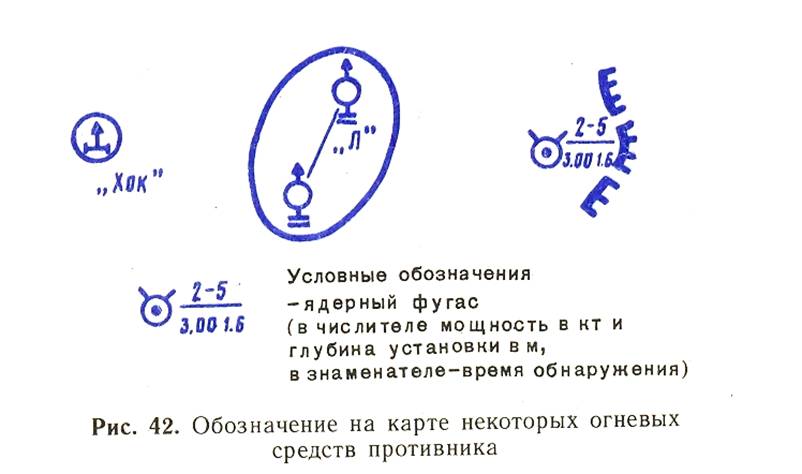

Для обозначения на карте положения и характера действий противника применяются те же условные знаки, что и для своих войск. При нанесении на карту огневых средств противника, отличающихся от подобных средств нашей армии по своим тактико-техническим данным, знак их условно приравнивается к подобному огневому средству нашей армии с

оговоркой у знака или в таблице условных обозна­чений или же для его обозначения используется новый знак также с соответствующей оговоркой (рис. 42).

Боевая обстановка может быть настолько разнообразной, что зачастую командир должен будет применить условный знак, не предусмотрен­ный уставами и наставлениями. Особенно это относится к отражению на карте характера действий или состояния подразделений. В этом случае следует на свободном месте карты пояснить его значение подобно тому, как это сделано на рис. 42.

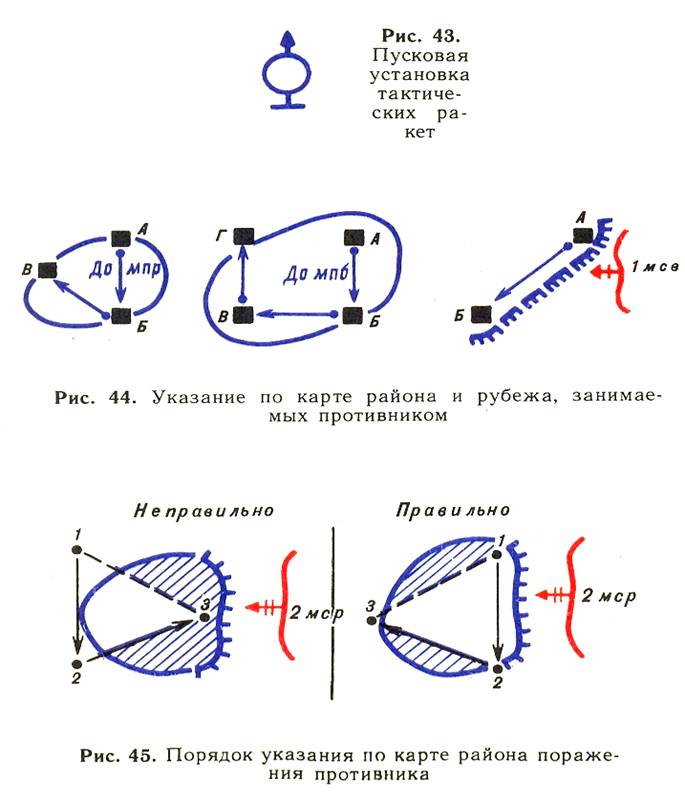

Пусковая установка тактических ракет на стартовой позиции независимо от направления действий имеет постоянное обозначение (рис. 43).

Районы или рубежи, занимаемые противником, указываются по ходу часовой стрелки справа налево, при этом надо мысленно, поставить себя лицом в сторону противника (рис. 44).

При постановке задачи или принятии решения на уничтожение противника в определенном районе последовательность перечисления пунктов должна соответствовать порядку указания их применительно к району обороны или расположе­ния противника (рис. 45). На рисунке, где показано неправильное указание точек по уничто­жению противника в районе обороны, видно, что у противника при таком способе определения района. большая часть района обороны (на рисунке она заштрихована) не подавляется.

Если положение войск противника наносится не к одному времени, то рядом с условными знаками указываются черным цветом источники и время получения данных о противнике.

Источники получения данных о противнике обозначаются сокращенно: Н — наблюдение, П — показания пленных, ДП — документы про­тивника, А — воздушная разведка, РТР — радио­техническая разведка, АР — артиллерийская раз­ведка, ИР — инженерная разведка, РХР — радиационная и химическая разведка, МЖ — показания местных жителей, РР —■ радиоразвед­ка, РЛ — радиолокационная разведка, Ф — аэро­фотоснимок и др.

Время, к которому относятся данные о противни­ке, подписывается под обозначением источника данных и располагается с условным знаком. Если данные о противнике неточные, то указывается приблизительный его состав или количество сил и средств: до тб, до адн, около 50 машин и т. д. (рис. 46, а).

Для двух или трех и более близко расположен­ных друг от друга условных знаков может быть сделана одна надпись (рис. 46, б). В том случае, когда время, относящееся к захва­ту пленных, документов или другим источникам данных о противнике, совпадает со временем, на которое дается обстановка, или близко к нему (если эта разница не влияет в значительной степени на принятие решения), то оно у соответст­вующих знаков может вовсе не указываться. В порядке исключения могут указываться только данные о времени обнаружения средств примене­ния ядерного оружия (рис. 47).

В донесениях разведывательных подразделе­ний, а также при информации подчиненных выше­стоящим штабом часто встречаются данные о выдвижении колонны противника и развер­тывании ее на определенном рубеже. Такие данные показаны на рис. 47 на примере вы­движения и развертывания танкового взвода противника.

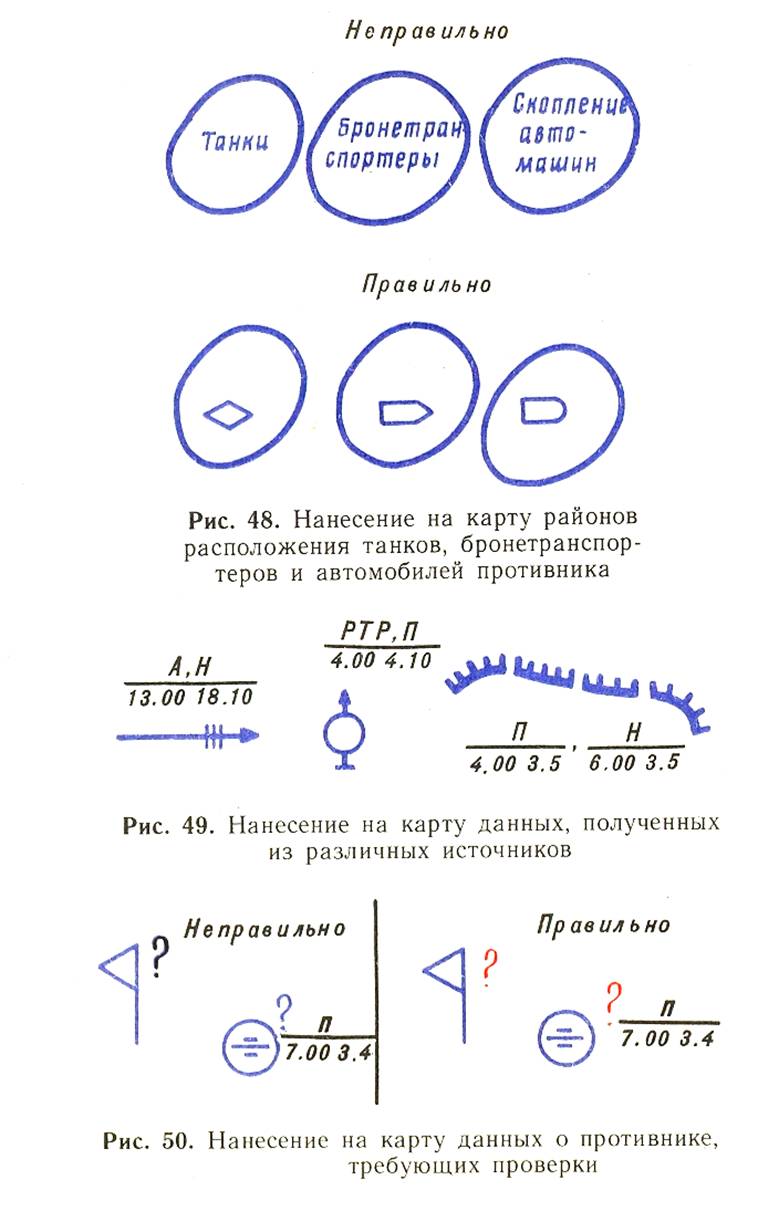

Данные о сосредоточении или расположении войск противника могут показываться без поясни­тельной надписи внутри знака (танки, бронетранс­портеры и т. д.), она заменяется условным знаком тех средств, которые находятся в данном районе {рис. 48). Если в указываемом районе находится пехота без указания ее состава и конкретной численности, то никакой пояснительной надписи не делается. На приведенном рисунке показано расположение соответственно танков, бронетранс­портеров и автомобилей противника. Приме­нение такого приема требует меньше времени на нанесение того или иного объекта на карту и не так сильно забивает ее основу.

Данные, полученные из различных источников, указываются с перечислением всех источников (рис. 49).

Сведения, требующие проверки, отмечаются знаком вопроса красного цвета рядом с условным знаком (рис. 50). Место знака вопроса определяет­ся тем, что требует проверки. Например, в отношении командно-наблюдательного пункта противника это может быть или его место расположения, или принадлежность (на рисунке требуется проверка принадлежности командно-наблюдательного пункта).

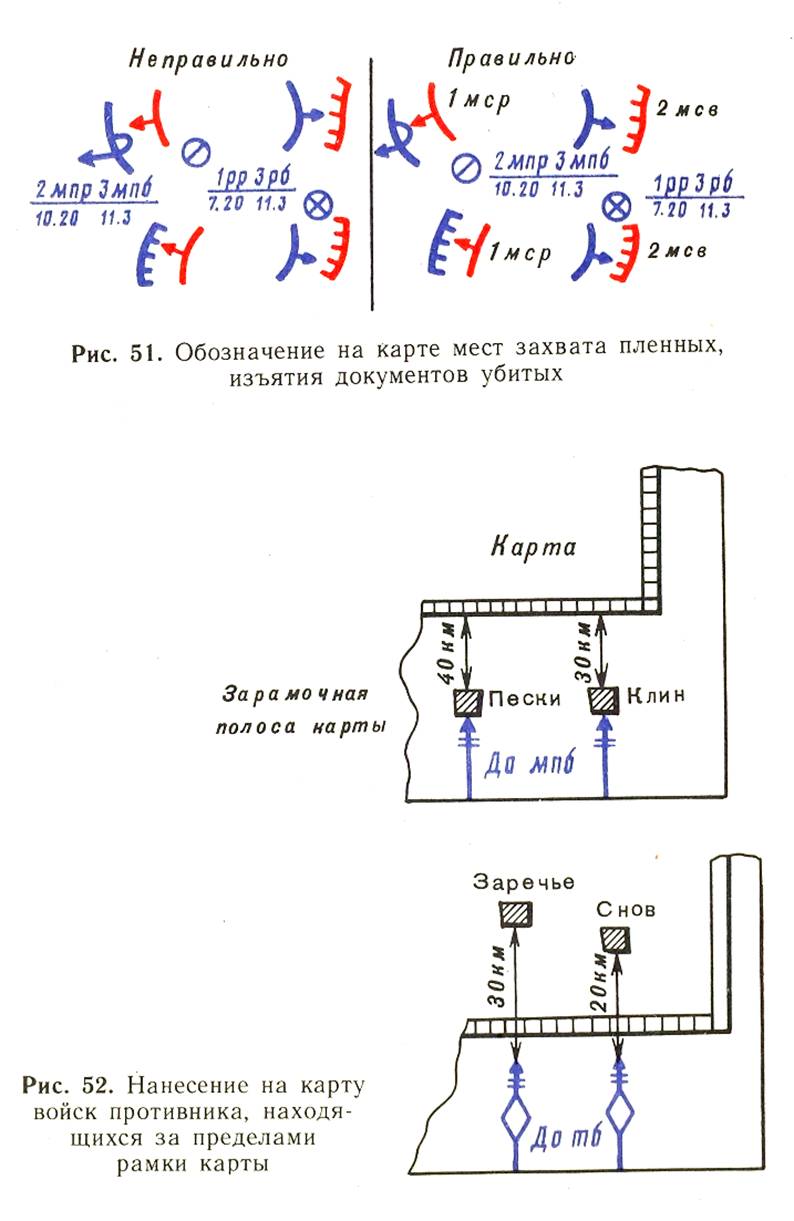

Надпись, показывающая место захвата, время и принадлежность пленного, захваченного нашими передовыми подразделениями, или место изъятия документов у убитого противника, размещается справа от места захвата, не выходя за линию наших войск (рис. 51).

В некоторых случаях есть необходимость показать выдвижение или расположение против­ника, колонны (районы) которого на данное время находятся за пределами рамки рабочей карты на определенном удалении. Это можно сделать одним из способов, показанных . на рис. 52.

Внешний круг нанесенных ядерных ударов противника наносится в масштабе по комбини­рованному поражению личного состава в зависи­мости от вида и положения объекта (рис. 53, а). Надписи у знаков пишутся и располагаются справа от условного знака. На рис. 53, б и в показаны варианты надписей при групповых ядерных ударах различной мощности.

Планируемый ядерный удар с указанием мощности заряда в килотоннах, вида взрыва и времени взрыва наносится пунктиром (рис. 53, г).

Зоны радиоактивного заражения при нанесен­ных противником ядерных ударах наносятся на

карту в масштабе, как показано на рис. 53, д. Буква А показывает, что в этой зоне заражение за время полного распада радиоактивных веществ

умеренное; буквой Б показана зона сильного заражения; В — зона опасного заражения; Г — зона чрезвычайно опасного заражения. Кроме зон радиоактивного заражения на рабочей карте по данным радиационной и химической разведки могут наноситься цифровые показатели об уровнях

радиации по границам зон или вблизи внешней гра­ницы.

Зоны радиоактивного заражения могут быть нанесены на рабочую кар­ту только тогда, когда командиры подразделений будут иметь метеороло­гические данные о скоро­сти и направлении сред­него ветра по высотам с указанием времени, для которого он опреде­лен (рис. 54). Нанесение зон возможного заражения {рис. 53, д) начи­нается с обозначения на карте центра (эпи­центра) взрыва. Затем вокруг него с помощью командирской линейки, циркуля или комплекта приспособлений для нанесения радиационной обстановки проводят окружность радиусом, соответствующим мощности взрыва. После этого от центра (эпицентра) взрыва по направлению среднего ветра проводится ось зоны возмож­ного заражения, а к окружности взрыва под углом 20° к оси проводятся касательные, которые являются боковыми границами зон возможного заражения. Дальние границы зон заражения обозначаются в виде сегмента, радиус которого равен длине той или иной зоны, соответствующей мощности взрыва и скорости среднего ветра. Для того чтобы обеспечить безопасность под­разделений от ядерных ударов, наносимых до противнику, командиры получают данные или рассчитывают самостоятельно рубеж безопасного

удаления, который наносится на рабочую карту в виде ломаной пунктирной дугообразной линии красного цвета с выступами в сторону ядерного взрыва (рис. 55).

Участки местности, подвергшиеся заражению отравляющими веществами противника, наносят­ся на карту замкнутой овальной линией синего цвета, внутри затушевываются карандашом жел­того цвета, со стрелками, указывающими направ­ление распространения зараженного воздуха. Рядом со знаком указываются тип ОВ и время при­менения (обнаружения) (рис. 56).

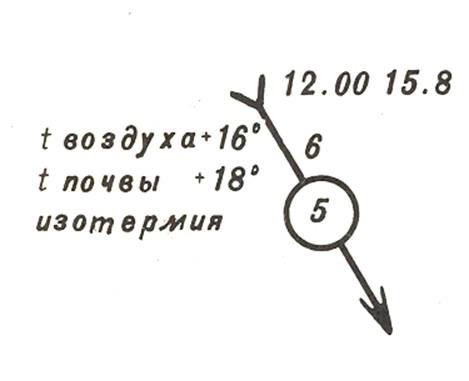

Для того чтобы командир мог нанести на карту данные о заражении местности отравляющи­ми веществами и принять соответствующие меры, необходимо иметь метеорологические данные о направлении и скорости ветра в приземном слое воздуха с указанием облачности, температуры воздуха, почвы и времени, которые наносятся на свободном месте карты в виде стрелы с поясни­тельными надписями (рис. 57).

На рабочей карте командира в том месте, где помещены таблица условных обозначений или пояснительные надписи, могут быть нанесены астрономические данные обстановки: время восхо­да и захода Солнца и долгота дня (рис. 58).

Позиционные районы ракетных подразделений и частей противника без указания в них места расположения стартовых батарей обозначаются так же, как и огневые позиции артиллерии в аналогичном положении с применением условного знака пусковой установки (рис. 59, а). Запасный или ложный позиционный район обозначается так же, как и планируемый для занятия район, но с добавлением в виде числителя буквы 3 или Л над

местный предмет на переднем крае обороны противника или перед ним. Последняя точка должна находиться перед рубежом конечной задачи или на нем. При этом направление главного удара должно указываться по ярко выраженным

Направление главного удара в тактическом звене обозначается только пунктир­ной широкой стрелой, без дополнительных фигур­ных знаков. Первой точкой должен указываться

ориентирам (местным предметам). Такой знак удобен для исполнения. При его нанесении не следует затемнять топографическую основу карты и положение войск (рис. 60).

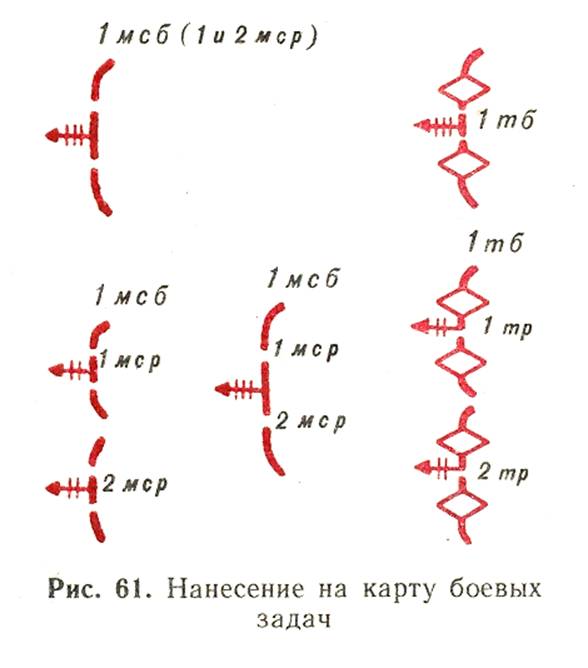

Боевые задачи мотострелковых и танко­вых подразделений и подразделений воздушно-десантных войск в наступлении наносятся на карту пунктирной линией со стрелкой. Длина пунктира

для обозначения роты составляет 4 мм с расстоя­нием между пунктирами до 2 мм, а для обозначе­ния батальона и части она такая же, как и для разграничительной линии. Стрелка указывает характер и направление действий подразделения, ее длина должна обеспечить четкое нанесение

знака подразделения. Поэтому на стрелке перед ее острием обязательно проставляются поперечные черточки: одна — взвод, две — рота, три — ба­тальон (рис. 61). Мотострелковым подразделе­ниям, действующим в тактическом воздушном

десанте, или подразделениям воздушно-десантных войск при постановке боевой задачи указывается район десантирования (высадки, выброски), кото­рый на рабочей карте отображается карандашом красного цвета замкнутой овальной пунктирной линией с принятым условным знаком и надписями, указывающими наименование подразделения и предполагаемое время высадки (выброски). Линия проводится так, чтобы начало каждой (после первой) линии являлось как бы продолже­нием предыдущей, а не наносилось уступом по отношению к ней. Это важно еще и потому, что в случае выхода подразделений на этот рубеж или занятия наме­ченного района верно проведенные пунктирные линии очень легко соединить. В результате мы получим правильно очерченный район или рубеж. В первом же случае линия получается изломанной, пульсообразной.

В наступлении задачи рот и батальонов по глубине иногда могут совпадать. В этом случае наносится не два рубежа, а один с соответствую­щими пояснительными надписями (рис. 61).

Районы, рубежи перехода в атаку (ввода в бой) наносятся на карту с учетом рельефа местности

(рис. 62). На первом рисунке верхнего ряда показаны две наиболее часто встречающиеся ошибки, когда рубеж ввода в бой, рубеж перехода в атаку наносятся так же, как и боевая задача, т. е. с двумя или тремя поперечными черточками на стрелке, но зато без поперечных черточек на концах линии рубежа.

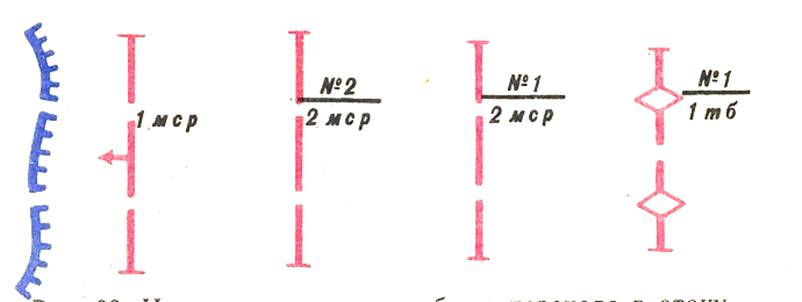

При нанесении на карту рубежа перехода в атаку, рубежа ввода в бой, огневого рубежа рядом с условным знаком необходимо указать, какое подразделение вводится или выходит на этот рубеж. При этом если тому или иному под­разделению указываются два рубежа, напри­мер ввода в бой, то номер рубежа пишется в числителе, а номер и наименование войсковой единицы — в знаменателе. Нумерация рубежей ввода в бой осуществляется от своих войск в сторону направления наступления. Не следует забывать, что условный знак рубежа перехода в атаку обозначается без поперечных черточек на стрелочке подобно условным знакам истинного положения подразделений, но с поперечными черточками на концах линии рубежа. При назначении танковым подразделениям нескольких огневых рубежей они также могут иметь последовательную нумерацию. Надпись при этом делается так, как показано на рис. 63.

Много ошибок допускается при указании и нанесении на карту направлений наступления: первая точка указывается за рубежом перехода в атаку (развертывания или ввода в бой) или на одном из его флангов, а ее надо указывать перед ним (в сторону противника), т. е. линия направления наступления должна являться как бы продолжением линии стрелки на условном знаке рубежа или задачи подразделения; направление наступления пересекает линию рубежа или перед­нюю границу района, а оно должно заканчиваться перед рубежом или районом, которым овладевает подразделение, или в пределах района, не выходя за его границу.

Если направление наступления заканчивается, т. е. «упирается» в стрелочку на рубеже боевой задачи, то в таком случае оно может изображать­ся без стрелочки на последнем перед рубежом штрихе (рис. 64, первый вариант).

Длина пунктирной линии для обозначения направления наступления (контратаки) берется такая же, как и для нанесения разграничительных линий, районов и рубежей (рис. 64).

Если после выполнения очередной боевой задачи подразделению указывается другое направление (удар во фланг), то стрелка, указывающая новое направление наступления, должна являться про­должением стрелки на условном знаке, обозначаю­щем боевую задачу, после выполнения которой подразделение начинает обходный маневр (рис.64, второй вариант). При отсутствии ориентиров

или действиях на небольшое расстояние, например при контратаке или перемещении для занятия нового рубежа, при постановке задач подразделе­нию направление можно указывать одной точкой. В этом случае начальной точкой считается место стрелочки на занимаемом рубеже или условный центр линии этого рубежа (района).

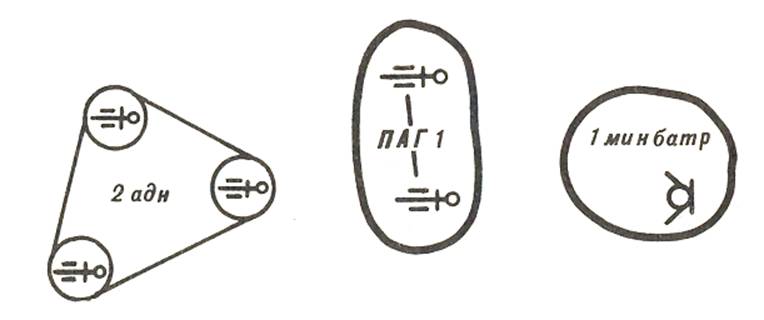

Огневые позиции и районы расположе­ния артиллерийских подразделений разнородного состава наносятся с учетом калибра и вида артил­лерии (рис. 65). Это относится и к обозначению

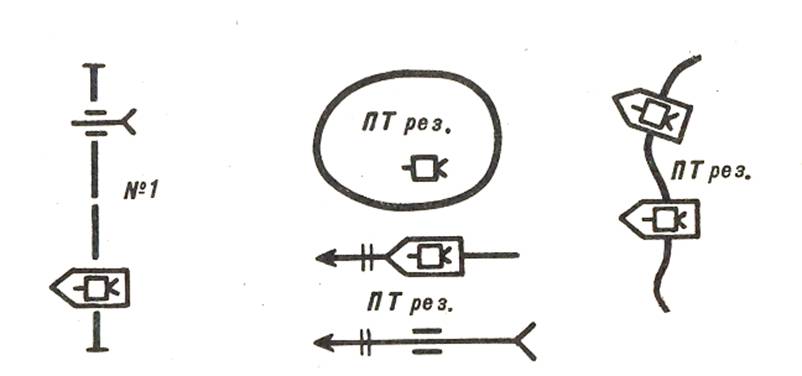

огневых рубежей, районов расположения, поход­ных колонн противотанкового резерва разнородно­го состава: рубежи обозначаются сочетанием двух знаков, отражающих качественный состав резер­ва, например установок ПТУР и противотанковой артиллерии; районы расположения и походные колонны противотанкового резерва обозначаются общепринятым условным знаком для подразделе­ний противотанковой артиллерии с соответствую­щей подписью. Фактический рубеж развертывания противотанкового резерва обозначается сплошной линией. Надписи у планируемых рубежей размещаются

сcзади рубежа или сверху (снизу) от него (рис. 66).

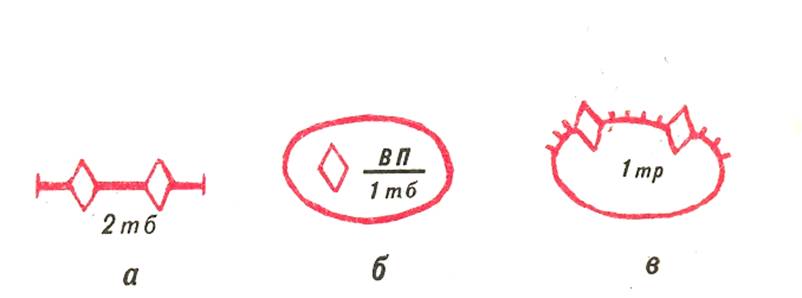

В тех случаях, когда танковые подразделения привлекаются для ведения огня прямой наводкой и занимают огневые позиции, положение их на карте может быть изображено так, как это показано на рис. 67, а. Положение танкового подразделения на выжидательной позиции обо­значается общим знаком, но с добавлением в качестве числителя букв ВП (рис. 67, б). Танко­вые подразделения, расположенные в обороне, наносятся на рабочую карту линией со штрихами (рис. 67, в).

Положение танков и мотострелковых подразде­лений в засаде можно наносить на карту так, как показано на рис. 68.

Места пунктов управления наносятся только на карты командира, начальника штаба и начальни­ка связи. Размеры их условных обозначений опре­деляются в зависимости от значимости войсковой инстанции и масштаба карты и, следовательно, для одного звена (батальон — дивизион) должны быть одинаковыми (рис. 69). Все наблюдательные пункты должны наноситься на карту также одина­ковым размером.

При нанесении на карту тыловых подразделе­ний нет надобности дублировать надписью «тыл» их условный знак, следует лишь нанести установ­ленным условным знаком район размещения ты­ловых подразделений батальона (рис. 70).

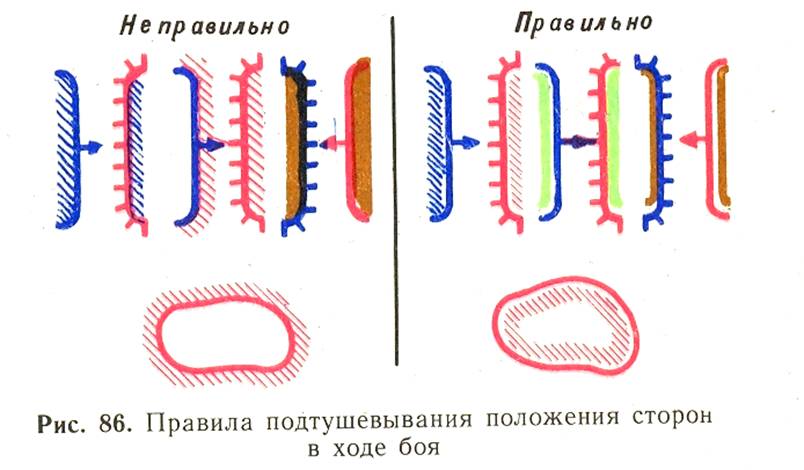

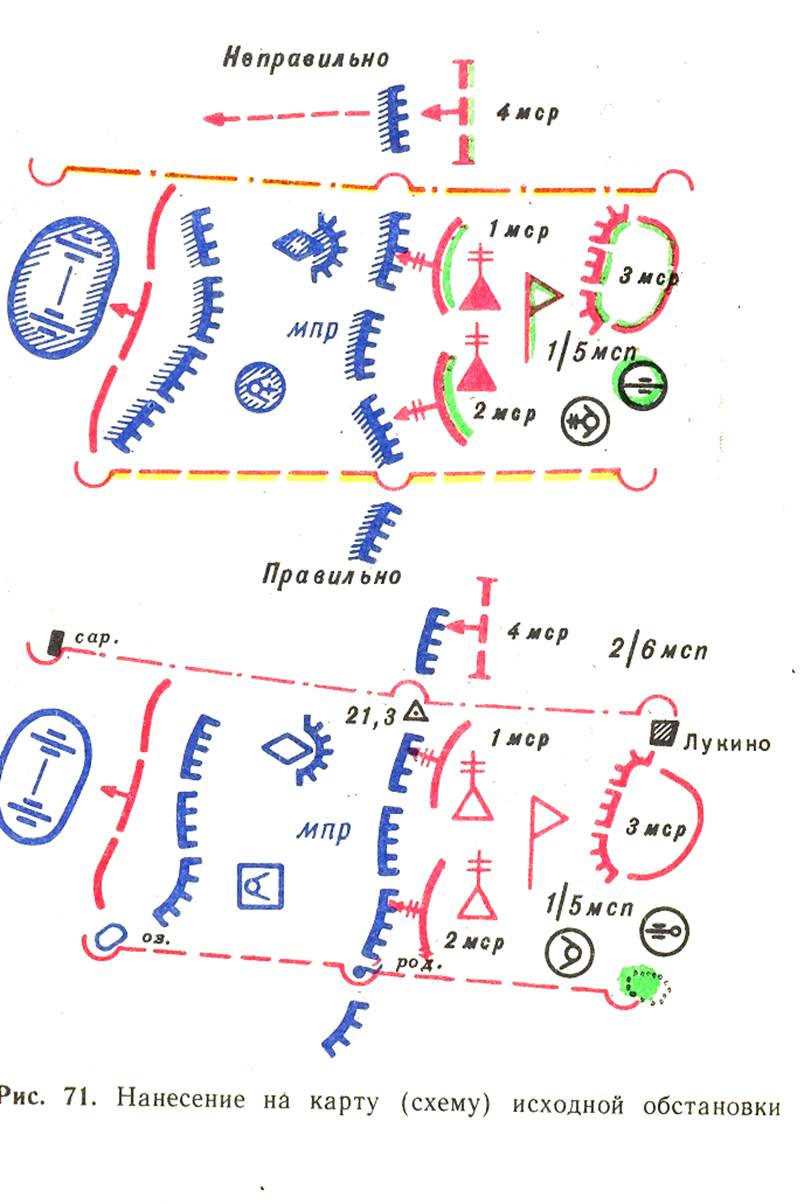

Неправильно делают те офицеры, которые под­тушевывают исходную обстановку, причем иногда не одним цветом, а несколькими цветами, т. ё. стремятся к излишнему украшательству. К при­меру, район расположения своих войск подтушевывается

зеленым цветом, противник — синим, разграничительные линии — желтым (рис. 71).

Тот, кто так делает, забывает, что рабочая карта предназначена не для разового пользования. На ней надо будет работать и в ходе боя. Вот тогда и начинаются трудности с выбором цвета для подтушевывания. Допустим, первую обстанов­ку через час боя вы решили оттенить. Собственный цвет знака — красный, синий или черный уже занят; вы подтушевали им положение противника, заняты зеленый и желтый цвета. Коричневым подтушевывать не рекомендуется — он темнее основного цвета.

Многие офицеры находят выход в том, что подтушевывают обстановку уже ранее использо­ванным цветом, внося, таким образом, путаницу в обозначение времени положения войск.

Есть еще одно обстоятельство, которое нельзя не учитывать: возможность выхода войск на те рубежи, которые уже были подтушеваны по исходной обстановке (боевая задача, рубеж ввода в бой, рубеж развертывания противотанкового резерва и т. д.).

Решение командира на. наступление из непосредственного соприкосновения с противни­ком обычно наносится на рабочую карту в ходе его принятия примерно в такой последователь­ности.

1. Группировка и возможный характер дейст­вий противника (по оценке, сделанной коман­диром).

2. Направление главного удара. _

3. Разграничительные линии.

4. Исходное положение подразделений первого эшелона и их задачи. 5. Исходное положение подразделения второго эшелона, рубеж его ввода в бой и задача.

6. Задачи танкам, выделенным для ведения огня прямой наводкой.

7. Огневые позиции и задачи приданной, поддерживающей и штатной артиллерии и минометов.

8. Места проходов в инженерных заграждениях.

9. Вопросы взаимодействия подразделений.

10. Место командно-наблюдательного пункта и направление его перемещения.

11. Район расположения тыловых подразде­лений.

Положение подчиненных подразделений при оформлении решения командира наносится на карту с подробностью на одну ступень ниже.

Если наступление осуществляется с ходу, то дополнительно на карту наносятся: районы расположения подразделений до начала наступ­ления, маршруты выдвижения, исходный рубеж (пункт), рубежи (пункты) регулирования и развертывания, рубеж перехода в атаку, время прохождения их (выхода из них), а также построение батальона для выдвижения на рубеж перехода в атаку.

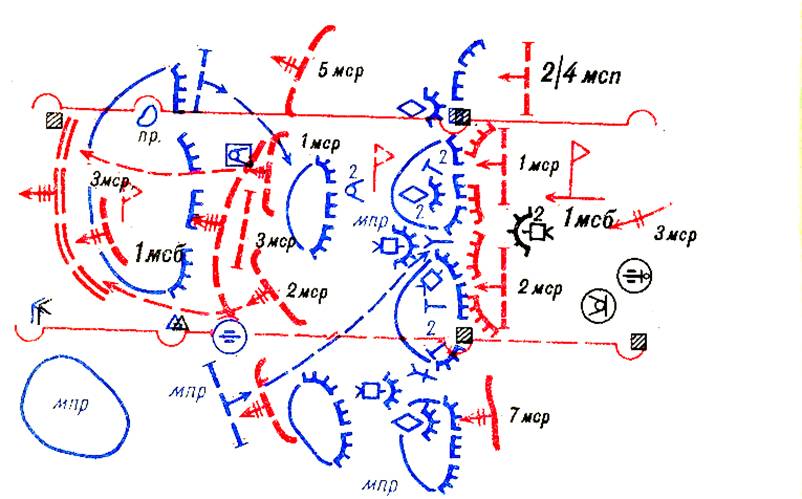

Возможный характер действий противника и решение командира наносятся на карту пунктирными линиями и оттеняются таким же образом, как и обстановка, по которой принимает­ся решение (рис. 72).

Нанесение на карту остальных элементов решения производится с соблюдением тех же правил и требований, которых мы придерживались и при нанесении исходной обстановки.

Вопросы взаимодействия подразделений отображаются на карте пунктирными линиями (рис. 73).

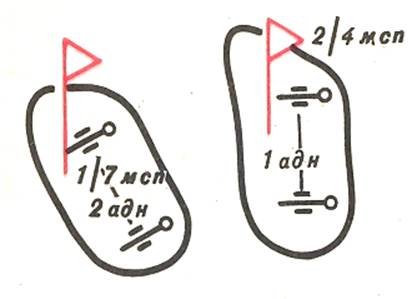

При нанесении на карту элементов боевого порядка, территориально расположенных в одном районе, предпочтение отдается элементу, имею­щему более важное значение для того офицера, который ее ведет. На рис. 74 показан фрагмент обстановки, отраженной на карте командира мотострелкового батальона и командира артил­лерийского дивизиона.

Для подразделения, выводящегося в резерв, показываются район, в котором оно должно сосредоточиться, и время (рис. 75, б). Время выхода подразделения в новый район может не указываться в том случае, когда подразделение выводится в резерв после выполнения определен-

ной задачи, например после отражения контр­атаки или после уничтожения окруженного противника (рис. 75, а).

Все данные, которые не могут быть отображены на карте графически, оформляются текстуально на свободном месте карты или в рабочей тетради. К таким данным можно отнести распределение сил и средств, продолжительность и построение огневой подготовки (налета), порядок обеспече­ния стыков, флангов и промежутков, сигналы взаимодействия и т. д. При этом можно ис­пользовать такие сокращения, как р-н (район), р-ж (рубеж), уч~к (участок), пр-к (против­ник), и другие уставные сокращения — они крайне необходимы для уменьшения объема пояснительных надписей и сокращения времени на их написание.

Поскольку в пояснительных надписях часто встречаются числа и цифры, не будет лишним напомнить о написании количества подразделений и порядковых числительных: они в отличие от нумерации пишутся словом, например две мер, тремя исв, первый эшелон, а не 2 мер, 3 исв, 1 эшелон, как иногда неправильно пишут. Послед­нее можно прочитать так (а следовательно, и понято неправильно): вторая мотострелковая рота, третий инженерно-саперный взвод, один эшелон.

Исходное положение батальона в исходном районе при наступлении его из непосредственного соприкосновения с противником показывается только на участке прорыва обороны противника. Ближайшая задача батальона в этом случае указывается обычно только в пределах участка прорыва (рис. 76).

После того как подразделения займут исходное положение для наступления, оно наносится на карту сплошными линиями. К этому же времени обычно будут проделаны проходы в заграждениях противника. В качестве примера на рис. 77 показан вариант изображения такого прохода (в числителе показан номер прохода, в знаменателе —- ширина прохода в метрах).

При нанесении на карту решения командира батальона на оборону на нее наносятся: положе­ние противника; пунктирными линиями — ротные и взводные опорные пункты; положение соседей и разграничительные линии с ними; системы артиллерийского и противотанкового огня; про­тивотанковые и противопехотные заграждения; место командно-наблюдательного пункта. На карте отражаются также данные о применении сил и средств по плану старшего командира (начальника) в интересах батальона и вопросы взаимодействия подразделений.

Последовательность нанесения решения на оборону вне соприкосновения с противником может быть примерно такой.

До принятия решения на карту наносятся:

— ориентиры;

— сведения о противнике;

— положение подразделений к моменту полу­чения боевой задачи (до взвода);

— район обороны;

— соседи справа и слева (районы обороны соседних батальонов, опорные пункты фланговых рот), разграничительные линии с ними;

— задачи, решаемые силами и средствами старших командиров (начальников) в интересах

батальона (участки огня артиллерии, огневые позиции поддерживающего дивизиона; рубежи развертывания и направления контратак второго эшелона; огневые позиции зенитных подразде­лений, прикрывающих боевой порядок батальона; огневые рубежи противотанкового резерва и танковых подразделений);

— пункты управления и элементы тыла стар­шего начальника;

— данные радиационной и химической обста­новки.

В ходе принятия решения на карту наносятся:

— возможный характер действий противника (по оценке, сделанной командиром), состав противника, вероятные рубежи его развертыва­ния (исходное положение для наступления), воз­можное время перехода и направление наступ­ления;

— боевой порядок и инженерное оборудование района обороны батальона;

— полосы огня рот первого и второго эшелона (резерва), места взводных опорных пунктов и начертание позиции боевого охранения;

— рубежи развертывания и направления контратак второго эшелона, огневые рубежи танкового подразделения;

— основные и запасные (временные) огневые позиции штатных, приданных и поддерживающих артиллерийских и минометных подразделений и их огневые задачи; — основные и запасные огне­вые позиции и секторы обстрела огневых средств, находящихся в распоряжении командира батальо­на; — огневые позиции зенитного подразделе­ния; — место командно-наблюдательного пунк­та; — район тыла батальона. Перечисленные данные наносятся с помощью графических условных обозначений, применяемых в боевых документах. Кроме того, на рабочей карте в табличной форме отображается распре­деление сил и средств, а также условные обозна­чения; установленным шрифтом оформляется служебный заголовок и подпись.

Для ускорения нанесения на карту опорных пунктов рот и взводов по решению командира (равно как и положения подразделений в обороне) можно использовать такой метод: вначале на карту наносятся основные линии, характери­зующие начертание траншей и опорных пунктов

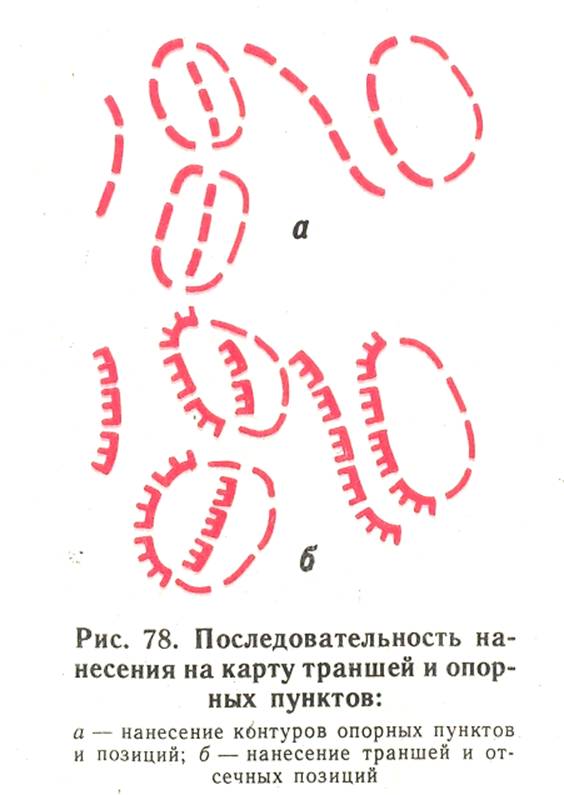

в целом (рис. 78, а). При этом для нанесения района обороны или района расположения целесо­образнее сначала отыскать или наметить пункты, определяющие его размеры, а затем уже провести линию. Это исключит возможную зигзагообразность линии, проводимой при последовательном отыскании, например, первой и второй точки и соединении их.

Не зная третьей точки, можно ошибиться в угле наклона линии к местному предмету.

Затем карта поворачивается так, чтобы положе­ние войск (истинное или по решению) было развернуто фронтом на север (в том случае, если фронт действий направлен в другую сторону), и на нанесенные линии проводятся черточки (рис. 78, б). Преимущество этого метода заклю­чается в том, что черточки «на линию» сверху вниз можно наносить гораздо быстрее и точнее, чем, например, слева направо или наоборот. К тому же эту работу можно выполнить не в период объявления командиром решения, что является практически невозможным, а после, при доработке карты.

Обводить линиями начертание опорных пунктов рот и взводов лучше после нанесения на карту остальных элементов построения обороны.

При постановке задач подразделениям по рабочей карте командир может указать, в каком направлении сосредоточить основные усилия или не допустить прорыва противника. Здесь очень часто возникает такая ошибка: первая точка данного направления указывается на некотором, а порой и на значительном удалении от переднего края обороны подразделения. Это приводит к тому, что подразделение фактически не может выполнить

задачи по недопущению прорыва противника от пункта А до переднего края, так как эта территория им занимается в настоящее время. По этой же причине на этом направлении не могут быть сосредоточены основные усилия подразделения.

В таких случаях при постановке задач по рабочей карте это направление целесообразно указывать так, чтобы его первая точка (А) находи­лась непосредственно перед передним краем или на нем, а вторая точка — в глубине обороны (рис. 79).

Время занятия подразделениями батальона обороны указывается один раз под надписью номера и наименования батальона или у каж­дого подразделения (рис. 80).

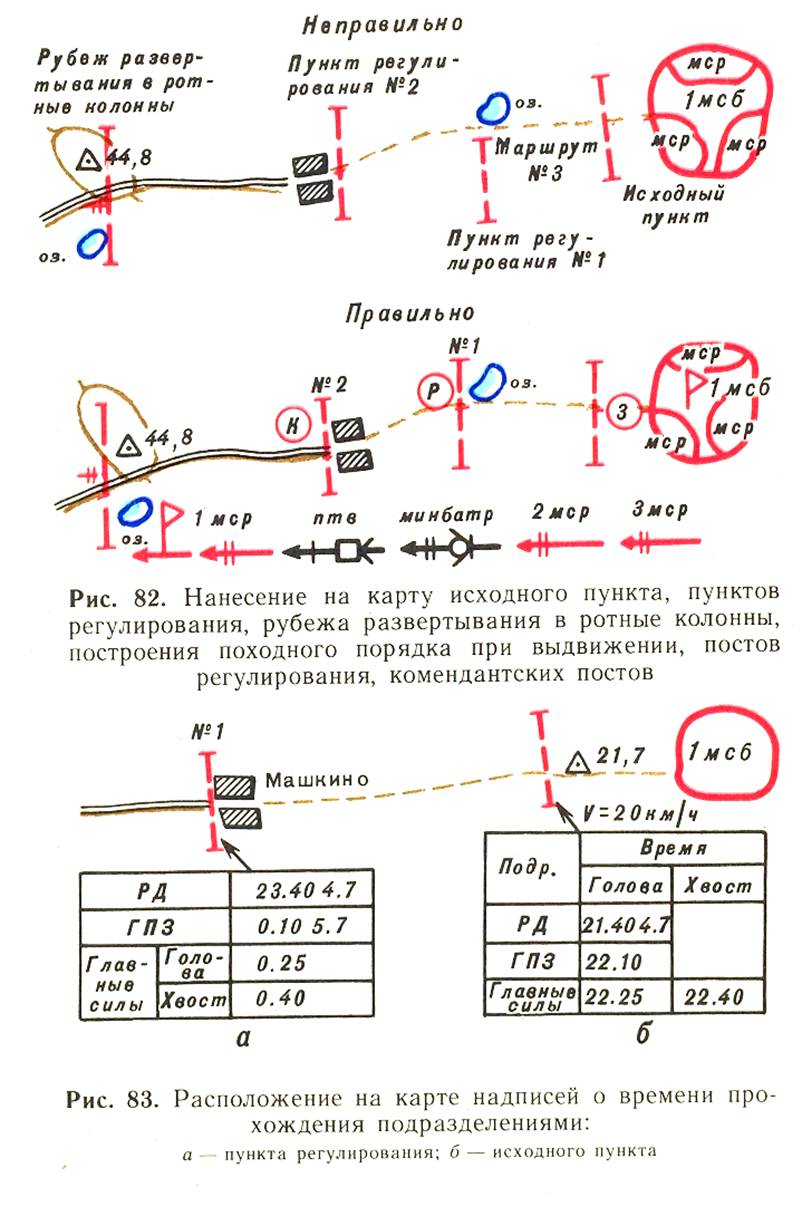

Решение командира батальона на марш целесообразно наносить на рабочую карту в такой последовательности.

С получением задачи на марш на карту наносятся исходные данные для принятия решения:

1. Район расположения батальона до начала марша.

2. Сведения о впереди действующих войсках.

3. Задача батальона на марш.

4. Маршрут движения, исходный пункт, пункты регулирования, места и время привалов.

5. Сведения о противнике, рубежи и время вероятной встречи с ним.

6. Задачи сил и средств старшего командира (начальника) по обеспечению марша.

7. Задачи соседей.

8. Места пунктов управления и элементов тыла старшего начальника до начала и в ходе марша. В ходе принятия решения на марш на карту наносятся:

1. Замысел командира батальона на марш.

2. Время прохождения исходного пункта, пунктов регулирования разведкой, охранением, головой и хвостом колонны, а также расчет на вытягивание подразделений батальона к исход­ному пункту.

3. Рубежи (пункты), занимаемые охранением в ходе марша.

4. Места подразделений в новом районе.

В текстуальной форме на карте отображаются основные мероприятия по обеспечению марша, сигналы управления и оповещения.

При нанесении на карту решения на марш или на выдвижение к рубежу перехода в атаку при наступлении с ходу очень важно правильно нанести маршрут движения, исходный пункт (рубеж), пункты (рубежи) регулирования и рубежи развертывания. Наиболее часто встре­чающимися ошибками при нанесении на карту маршрута являются неравномерное расстояние линии маршрута от дороги, размещение линии внутри населенных, пунктов. Иногда не указы­вается, что маршрут проходит не по дороге, а по колонному пути.

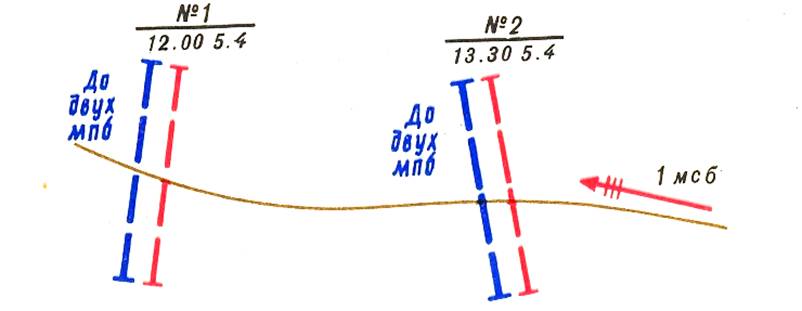

Маршрут движения лучше всего наносить южнее или восточнее дороги на удалении не более 3 мм. В этом случае ускоряется сам процесс нанесения маршрута на карту, так как при проведении линии карандашом не закрывается условный знак дороги — она находится в поле зрения на всем протяжении маршрута и при подтушевке линии маршрута не соединяется с дорогой и вырисовывается более рельефно (рис. 81).

При нанесении на карту исходного пункта (рубежа) и пунктов (рубежей) регулирования часто допускаются такие ошибки, как дублиро­вание условного знака надписями, неправильное расположение знака у местного предмета. Дублирования очень легко можно избежать, если принять, что ближайший к району расположения, из которого подразделение совершает марш, пункт (рубеж) является исходным. У пунктов (рубежей) регулирования достаточно указывать сверху или снизу знака только их номер. Сам пункт (рубеж) наносится в той части местного предмета, которая обращена в сторону движения, с обязательным пересечением маршрута (при движении на запад — с западной стороны, при движении на юг — с южной и т. д.).

Если на карту наносится несколько маршрутов или подразделение совершает марш по одному из нескольких маршрутов, то номера их обозна­чаются обычно у исходного пункта (рубежа) над или под линией маршрута (рис. 82).

Время прохождения подразделениями исход­ного пункта и пунктов регулирования показывает­ся в таблице, располагаемой рядом с условным знаком на свободном месте карты.

Если марш совершается в течение одних суток, то дату можно указывать только для первой колонны, т. е. только один раз в первой строчке, в которой указывается время прохождения исход­ного пункта. В тех случаях, когда совершение марша приходится на стык двух суток, вторая дата указывается тоже один раз для той Колонны, которая будет первой проходить тот или иной пункт после 24.00 (рис. 83, а).

В некоторых случаях колонка, в которой указывается время прохождения, состоит из двух частей, указывающих время прохождения головы и хвоста колонны (рис. 83, б).

В решении на марш в предвидении вступления в бой командир подразделения должен определять

рубежи вероятной встречи с противником и время встречи, которые наносятся на карту так, как показано на рис. 84. Таких рубежей может быть несколько. Нумерация рубежей осуществляется от противника в сторону своих войск.

В ходе боя очень важно правильно показать условными знаками характер действий сторон. Ведь каждый неправильно нанесенный знак может повлиять на оценку обстановки, а подчас и на принятие решения, в частности на содержание боевых задач подчиненным.

На рис. 85 приведены некоторые недостатки, встречающиеся при показе характера действий в ходе боя: несовместимость действий (противник

обороняется, а свои войска отходят; эта ошибка часто возникает из-за неумения показать на карте, что подразделение остановлено противником на рубеже или встретило сопротивление противника на рубеже... и успеха не имеет); пересечение линии фронта противника; не выдерживается расстояние между положениями сторон.

В ходе боя при нанесении на карту нескольких положений войск к разному времени или для большей наглядности нанесенной на карту обстановки условные знаки можно оттенять штриховкой, пунктирными линиями и точками, а также подтушевывать их карандашами различ­ного цвета. Следует иметь при этом в виду, что в случае необходимости демонстрации карты по телевидению, при передаче по фототелеграфу или снятии с нее фотокопий целесообразно исполь­зовать первые три способа.

Для подтушевки условных знаков используются карандаши более светлых тонов, чем цвет условного знака, или же собственный цвет знака, но со слабым нажимом карандаша. Подтушевку надо выполнять так, чтобы она не затемняла условных знаков и топографической основы карты, ложилась бы не на основную линию, а вблизи нее с небольшим (0,5 мм) просветом и обязательно с внутренней, а не с внешней стороны линии, обозначающей границы района. Исключение может быть сделано для внемасштабных условных знаков и районов расположения мелких подразде­лений, для которых подтушевка возможна и с внешней стороны.

И еще один совет: никогда не следует под­тушевывать красным или синим карандашом положение обеих сторон — это очень затруд­няет чтение карты, лишает ее наглядности (рис. 86).

При нанесении обстановки на карту в ходе боевых действий важное значение имеет правиль­ное и, главное, единое толкование таких поло­жений, когда войска ведут бой за какой-либо пункт или овладели рубежом.

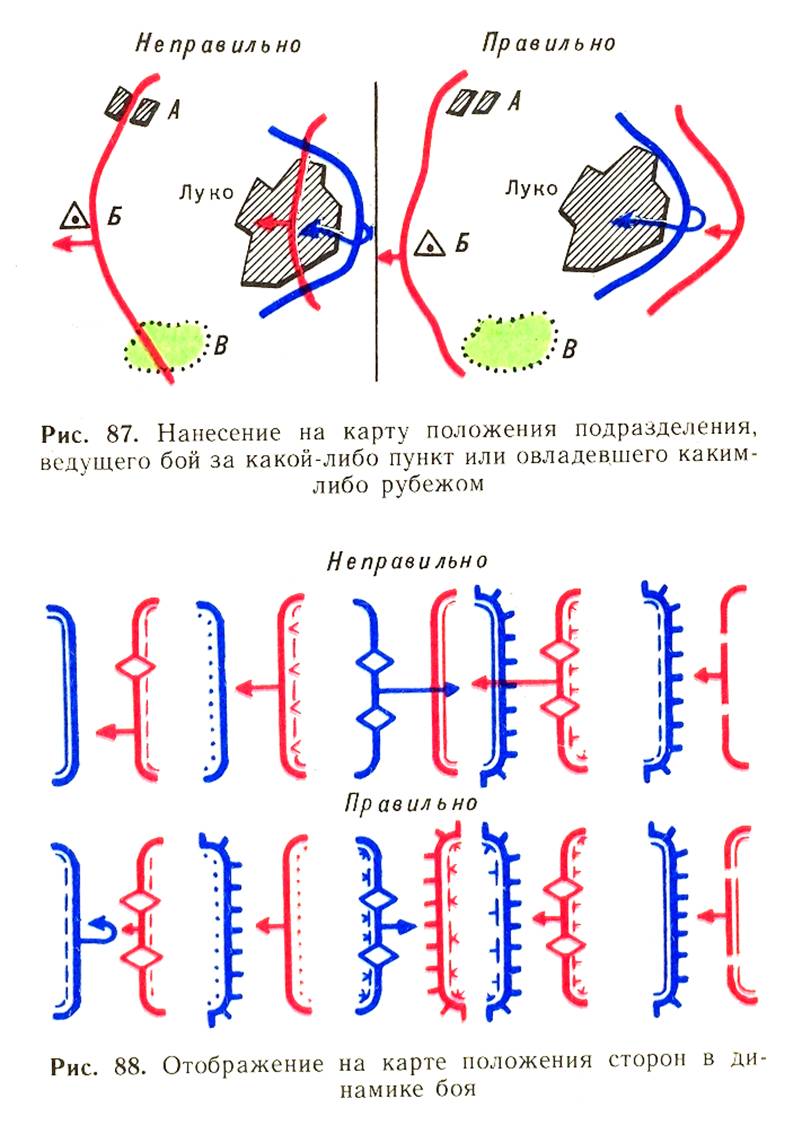

На рис. 87 показано, как надо наносить на карту положение подразделения, овладевшего рубежом А, Б, В или ведущего бой за какой-либо пункт.

Обстановка на одно и то же время как за свои войска, так и за войска противника оттеняется одинаковыми знаками или подтушевывается карандашом одного цвета. На рис. 88 приведены некоторые недостатки в показе положения войск сторон на одно и то же время, встречающиеся при ведении рабочей карты в динамике боя.

При ведении рабочей карты неизбежны случаи, когда рядом с уже нанесенным на нее условным знаком или же на то же место необходимо нанести другое положение войск. Например, в ходе наступления артиллерийский дивизион сменил огневые позиции в район, где ранее находился командно-наблюдательный пункт батальона. Положение его может быть изображе­но так, как показано на рис. 89.

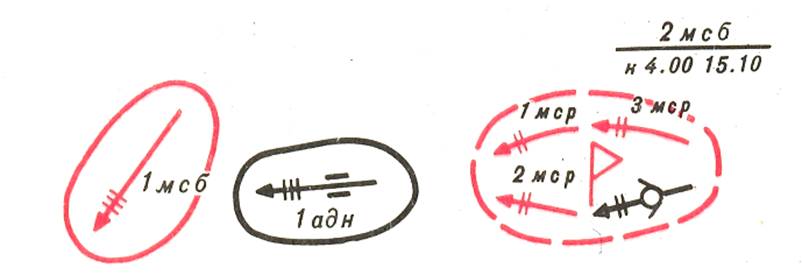

При совершении марша положение войск, находя­щихся в колоннах на при­вале или в пунктах сбора (предполагаемых райо­нах) , а также второго эшелона в ходе наступле­ния показывается сочета­нием условных знаков района расположения и соответствующей данному подразделению колонны (рис. 90).

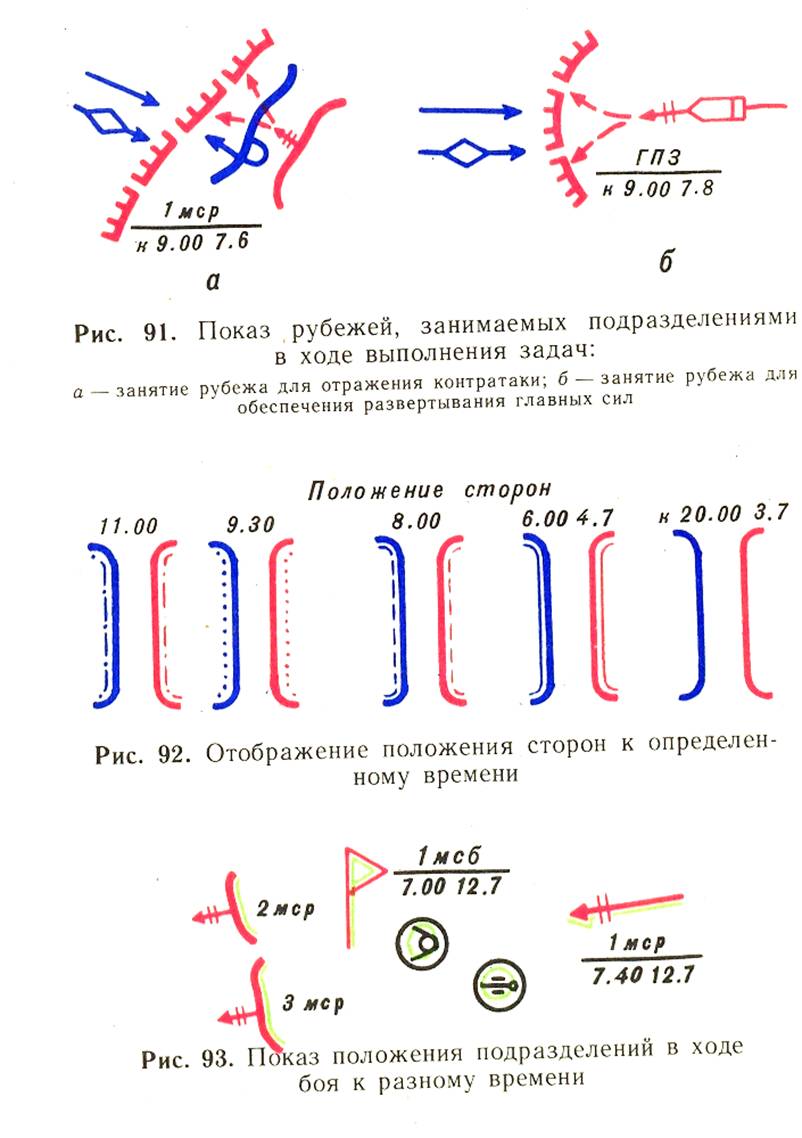

В тех случаях, когда подразделение отражает контратаку противника с выгодного рубежа или закрепляется на достигнутом рубеже, положение его показывается условным знаком перехода к обо­роне (рис. 91, а), Положение подразделений охранения, обеспечивающих выход и развертыва­ние главных сил для боя, показывается таким же условным знаком (рис. 91, б).

Быстроменяющиеся или второстепенные данные на карту при нанесении обстановки в ходе боя обычно не наносятся — они записываются на по­лях карты или в рабочей тетради. Время, к которому относится то или иное поло­жение войск, указывается рядом с условными знаками или в условных обозначениях (рис. 92). Последний способ часто применяется при офор­млении отчетных карт и карт разбора, а также при ведении рабочей карты в течение продолжитель­ного времени. Если действия, отражаемые на рабочей карте, протекают в течение одних суток, то указываются только часы (дата может ука­зываться только один раз — у первого поло­жения) .

Когда обстановка к определенному времени нанесена на карту с выделением условных знаков, при обозначении положения подразделений, относящихся не к этому времени, делается соответствующая надпись под их наименованием. Сам же условный знак этого подразделения отте­няется таким же образом, как и вся обстанов­ка (рис. 93).

В ходе боя очень часто могут быть случаи, особенно в обороне, когда одно и то же подраз­деление занимает определенный район или рубеж в течение продолжительного времени, за которое на карте отражается два-три изменения в поло­жении войск, и, естественно, каждый раз эти изменения обозначаются подтушевкой. А как быть с тем подразделением, у которого нет изме­нения в положении? Наиболее простой выход — стереть предыдущую подтушевку и нанести новую (это очень легко сделать, если выполнены реко­мендации по осуществлению подтушевки). Второй способ — наслаивание подтушевок. Он не требует дополнительной затраты времени на стирание старой подтушевки и применяется обычно в тех случаях, когда большая часть подразделений не имеет изменений в положении.

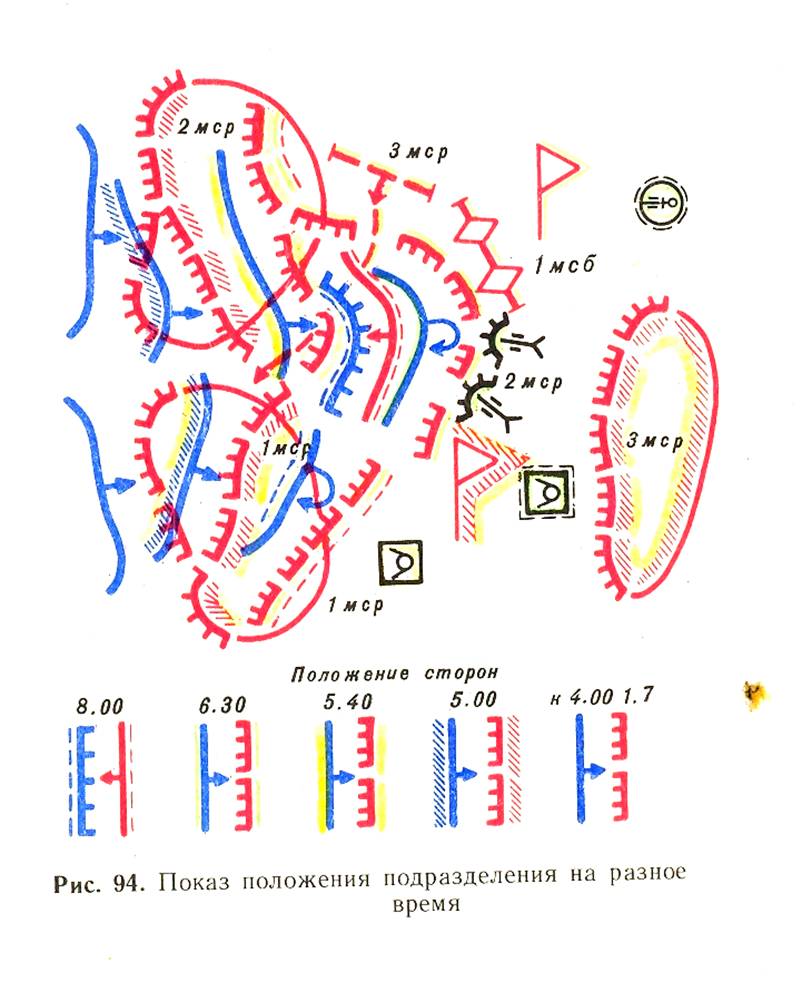

При применении такого способа карта хорошо читается при исполь­зовании резко контрастных карандашей — крас­ный и желтый, желтый и зеленый, красный и зе­леный или же применяется комбинация подту­шевки с оттеснением знаков точками, тире и т. д. (рис. 94).

Если в пределах выполнения батальоном одной задачи наносится несколько положений подразде­лений, то номер и сокращенное наименование батальона может указываться только один раз — в исходном положении, а нумерация и наименова­ния рот — в каждом положении.

При постановке боевых задач мотострелковым (танковым) подразделениям на форсирование водной преграды указывается участок форсирова­ния, который представляет собой прилегающую к обоим берегам водной преграды местность, удобную для переправы. В зависимости от характера местности, прилегающей к реке, участок форсирования по размерам может совпадать с шириной полосы наступления подразделения. Если местность не допускает этого, то участок форсирования будет занимать часть полосы наступления, удобную для переправы.

Участок форсирования на рабочей карте наносится пунктирной линией красного цвета по соответствующей конфигурации русла реки.

Участок форсирования батальона включает пункты десантной и паромной переправ, места для оборудования переправ танков под водой, места посадки подразделений на переправочные средства, районы герметизации танков (рис. 95). На участке форсирования организуется комен­дантская служба. Рабочая карта каждого должностного лица должна иметь соответствующее оформление: служебный заголовок, указание о времени начала и окончания ведения карты, подпись должностного лица.

Например:

РАБОЧАЯ КАРТА КОМАНДИРА 2 мсб

Начата:

Окончена:

Командир 2 мсб (звание, фамилия).
