2.4. ГЕОГРАФИЧЕСКИЕ КООРДИНАТЫ НА КАРТЕ
Внутренними рамками топографических карт являются отрезки параллелей и меридианов. Их широта и долгота подписана на углах каждого листа карты. На картах 1:25 000 - 1:200 000 стороны рамок разделены на отрезки, равные 1'.
Эти отрезки оттенены через один и разделены точками (кроме карты масштаба 1:200 000) на части по 10».На каждом листе карты 1:50 000 и 1:100 000 показаны, кроме того, пересечение средних меридиана и параллели с оцифровкой в градусах и минутах, а по внутренней рамке - выходы минутных делений штрихами длиной 2-3 мм это позволяет при необходимости прочерчивать параллели и меридианы на карте, склеенной из нескольких листов.
При составлении карт 1:500 000 и 1:1 000 000 на них наносят картографическую сетку параллелей и меридианов. Параллели проводят соответственно через 20 и 40', а меридианы - через 30' и 1 °. На линиях параллелей и меридианов каждого листа карты этих масштабов подписывают широту и долготу, наносят штрихи соответственно через 5 и 10', что позволяет легко определять географические координаты точек на отдельном листе и на склейке карты.
Географические координаты точки определяют от ближайших к ней параллели и меридиана, широта и долгота которых известна. Точность определения географических координат по картам 1:25 000 - 1:200 000 составляет около 2 и 10» соответственно (рис. 10).
|

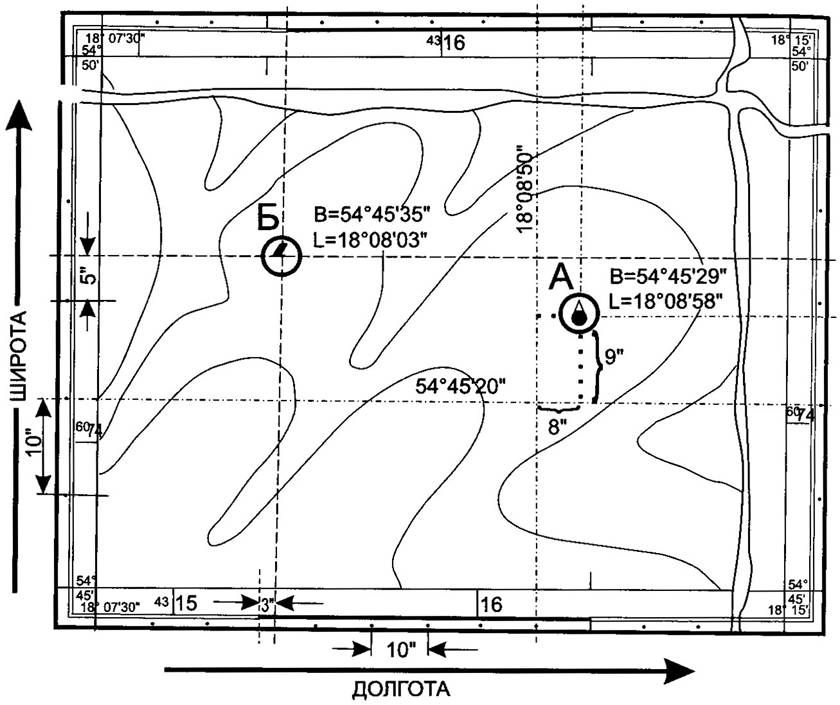

Рис. 10. Определение географических координат точек по карте (точка А) и нанесение на карту точек по географическим координатам (точка Б)
|
