Расчет элементов ветра и волнения по приземным факсимиль­ным картам.

Если на фактической карте погоды в районе плава­ния судна нет сообщений судовых или островных станций, то расчет элементов ветра и волнения можно произвести по призем­ному барическому полю, т.

Направление ветра надежно определяется по методике, из­ложенной в § 39. Скорость ветра рассчитывается по градиентной линейке (§ 39). По скорости ветра вычисляются элементы вол­нения: состояние поверхности моря и высота волн.

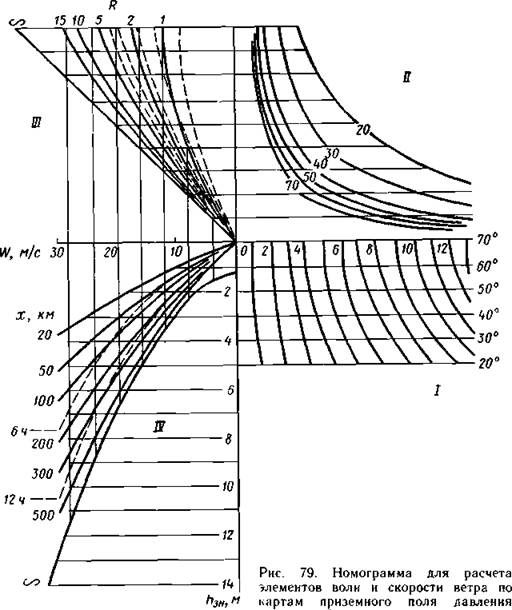

Удобнее всего рассчитывать скорость ветра и высоту ветровых волн с помощью специальной номограммы (рис. 79).

Измеренную величину п (расстояние между соседними изоба­рами по нормали к ним, выраженное в градусах меридиана), откладывают на оси абсцисс квадранта 1 номограммы (с учетом широты плавания судна). Переходя последовательно через квад- 177

рант II (с учетом широты) в III квадрант, учитывающий кри­визну изобар У? (в градусах меридиана), на оси абсцисс на­ходят скорость реального ветра IV⁷ в м/с. Переход в квадрант IV с учетом разгона волн позволяет определить высоту так называемых значительных волн (Уг₃„), имеющих обеспеченность 12,5%.

Если имеется возможность при определении высоты волн ис­пользовать не только данные о скорости ветра, но и о разгоне и продолжительности действия ветра, расчет выполняется по раз­гону и продолжительности действия ветра (в часах). С этой целью из квадранта III номограммы опускают перпендикуляр не до кри­вой разгона, а до кривой продолжительности ветра (6 или 12 ч). Из полученных результатов (по разгону и продолжительности) берется меньшее значение высоты волн.

Вычисление с помощью номограммы можно производить лишь для районов «глубокого моря», т. е. для районов, где глубина моря не меньше половины длины волны. При разгоне больше 500 км или продолжительности действия ветра больше 12 ч используют зависимость высот волн от ветра, соответствующую океанским условиям (кривая со знаком со).

Таким образом, для определения высоты ветровых волн в райо­не плавания необходимо выполнить следующие операции:

определить разность давления между соседними изобарами (расстояние п по нормали к изобарам в градусах меридиана);

найти радиус кривизны изобары R, проходящей через данную точку или вблизи нее (с помощью циркуля-измерителя путем подбора). Радиус кривизны изобары определяется только в слу­чае циклонической кривизны (в циклонах и ложбинах) и выража­

ется в градусах меридиана;

по найденным значениям R и п в зависимости от времени года находят скорость ветра W.

' зная скорость ветра W и разгон D или продолжительность действия ветра (6 или 12 ч), находят высоту значительных волн (/г₃„).

Разгон волн находят так. От точки, для которой находят высоту волн, в направлении против ветра проводят линию тока до тех пор, пока ее направление не изменится по отношению к начальному на угол 45 ° или не достигнет берега (кромки льда). Приблизительно это и будет разгон или путь, на протя­жении которого должны формироваться волны, приходящие в дан­ную точку.

Продолжительность действия ветра определяют как время, в течение которого напряжение ветра неизменно или отклоняет­ся от первоначального не более чем на ±22,5 °.
