3.7. РАБОТА ТРАНЗИСТОРА В УСИЛИТЕЛЬНОМ РЕЖИМЕ

При работе транзистора в различных радиотехнических устройствах в его входную цепь поступают сигналы, например переменные напряжения. Под действием входного переменного напряжения изменяются входной и выходной токи транзистора.

Для выделения полезного сигнала в выходную цепь транзистора включают элементы нагрузки. В простейшем случае нагрузкой может служить резистор Rк. На резисторе нагрузки за счет прохождения выходного тока выделяется, кроме постоянного, переменное напряжение. Амплитуда этого напряжения зависит от амплитуды переменной составляющей выходного тока и сопротивления резистора Rк и может быть больше входного напряжения. Процесс усиления сигнала удобно рассмотреть на примере простейших усилителей.

Простейшая схема усилителя на транзисторе, включенном по схеме с ОЭ, показана на рисунке 3.13.

Рисунок 3.13. Схема усилителя на БТ.

Коллекторная цепь состоит из резистора Rк и источника Ек, а цепь базы - из источников тока IБ0 и IБm Источник IБ0 обеспечивает положение исходной рабочей точке на участке характеристик с наименьшей нелинейностью. Источник IБm- источник сигнала. В качестве выходного используется переменное напряжение, выделяемое на резисторе нагрузки Rк (на коллекторе транзистора).

Работа такого усилителя поясняется временными диаграммами токов и напряжений, изображенными на рис. 3.14.

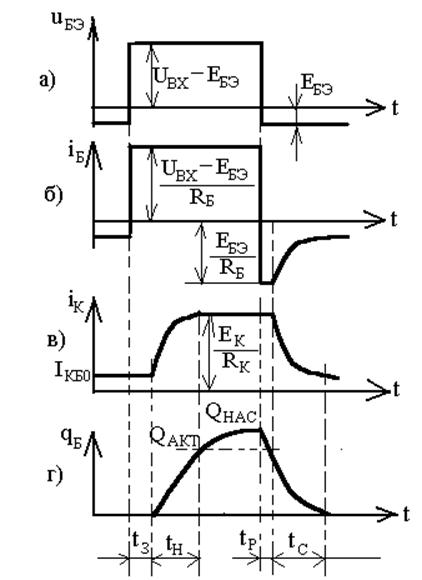

Рисунок 3.14. Временные диаграммы усилителя.

При IБm =0 токи базы и коллектора будут определяться токами в рабочей точке (IБ 0, IК 0)и напряжением на коллекторе UК0= ЕК-IК 0 ?Rк.

Во время положительного полупериода входного тока (рис. 3.14, а) прямое напряжение эмиттерного перехода увеличивается, что вызывает рост тока коллектора (рис. 3.14, б) и уменьшение напряжения UКЭ за счет увеличения падения напряжения на сопротивлении коллектора (рисунок 3.14, в). Если работа происходит на линейных участках характеристик транзистора, то формы переменных составляющих токов базы и коллектора совпадают с формой входного напряжения, а переменное напряжение на коллекторе, обусловленной переменной составляющей коллекторного тока, оказывается сдвинутым относительно входного напряжения на 1800. При соответствующем выборе сопротивления нагрузки Rк амплитуда переменного напряжения на выходе такого усилителя Umвых=IКmRк может значительно превышать амплитуду входного напряжения. В этом случае происходит усиление сигнала. Расчет параметров усиления дан в [4].
