1.1.2. Полупроводники с электронной электропроводностью

При введении в 4-валентный полупроводник примесных 5-валентных атомов (фосфора Р, сурьмы Sb) атомы приме­сей замещают основные атомы в узлах кристаллической решетки (рис. 1.4, а).

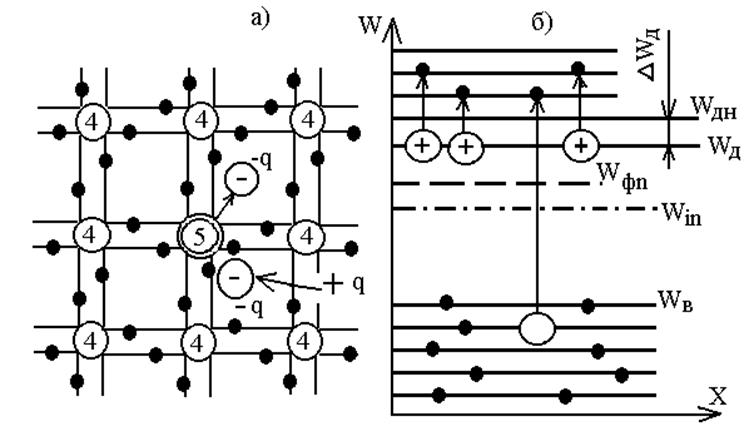

Рисунок 1.4. Условное обозначение кристаллической решетки (а) и энергетическая диаграмма (б) полупроводника с электронной электропроводностью.

Малая энергия активизации примесей, равная 0,04-0,05 эВ для кремния и 0,01-0,13 эВ для германия, уже при ком­натной температуре приводит к полной ионизации 5-ва­лентных атомов примесей и появлению в зоне проводимо­сти свободных электронов. Поскольку в этом случае появ­ление свободных электронов в зоне проводимости не со­провождается одновременнымувеличением дырок в валент­ной зоне, в таком полупроводнике концентрация электро­нов оказывается значительно больше концентрации дырок. Дырки в полупроводниках образуются только в результате разрыва ковалентных связей между атомами основного вещества.

Полупроводники, в которых концентрация свободных электронов в зоне проводимости превышает концентрацию дырок в валентной зоне, называются полупроводниками, с электронной электропроводностью или полупроводни­ками n-типа.

Подвижные носители заряда, преобладающие в полу­проводнике, называют основными. Соответственно те но­сители заряда, которые находятся в меньшем количестве, называются неосновными для данного типа полупровод­ника. В полупроводнике n-типа основными носителями заряда являются электроны, а неосновными - дырки. В состоянии теплового равновесия в таком полупроводнике концентрации свободных электронов () и дырок () определяются соотношениями:

; . (1.3)

С учетом соотношений (1.1) выражения (1.3) можно представить в следующем виде:

; (1.4) . (1.5)

Из этих соотношений следует, что для полупроводника n-типа выполняется неравенство:

>>.

Атомы 5-валентных примесей, "потерявшие" по одному электрону, превращаются в положительные ионы. В отли­чие от дырок положительные ионы прочно связаны с кри­сталлической решеткой основного полупроводника, явля­ются неподвижными положительными зарядами и, следо­вательно, не могут принимать непосредственное участие в создании электрического тока в полупроводнике.

Если считать, что при комнатной температуре все ато­мы донорных примесей ионизированы (= Nд, » 0), на основании выражения (1.4) можно записать:

, (1.6)

где:Nд - концентрация донорных атомов в полупровод­нике.

Из соотношения (1.6) видно, что в полупроводниках n-типа уровень Ферми располагается в верхней половине запрещенной зоны, и тем ближе к зоне проводимости, чем больше концентрация доноров. При увеличении температуры уровень Ферми смещается к середине запрещенной зоны за счет ионизации основных атомов полупроводника.

Повышение концентрации электронов в данном полу­проводнике значительно снижает его удельное сопротив­ление. Например, чистый кремний имеет r = 2?103 Ом? м, а легированный фосфором - (0,25...0,4)?102 Ом?м.
