ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ МУЛЬТИПЛИКАТОРА
До сих пор мы рассматривали мультипликатор на основе понятия здравого смысла и арифметических выражений. Даст ли наш анализ дохода через «сбережение — инвестиции» тот же результат? Ответ, конечно, должен быть положительный.
Предположим, что MPS, как и в табл. 13-1, равна l/з, но что теперь имеет место серия новых изобретений, которая открывает возможности для дополнительных инвестиций в 10 млрд, долл, сверх наших первоначальных 20 млрд. долл. Тогда, если мультипликатор точно определен нашим предыдущим анализом, прирост инвестиций вызовет рост уровня равновесия NNP с 300 млрд, до 330 млрд. долл.Рис. 5О подтверждает этот результат. Наша прежняя кривая инвестиций II поднята вверх на 10 млрд. долл, до нового уровня ГГ. Новой точкой пересечения является E'. Смотрите, прирост дохода точно в 3 раза больше прироста инвестиций! Это объясняется тем, что MPS, равная лишь ι/з, означает сравнительно слабый наклон линии сбережения SS. Как показывают стрелки, горизонтальное расстояние, отмечающее прирост дохода, в 3 раза больше вертикального расстояния, отмечающего «первичный» прирост сбережения и инвестиций. Разница равна «вторичным потребительским расходам».
График сбережения и инвестиций имеет много применений. Он показывает, как:
Во-первых, каждый доллар инвестиций может быть «мультиплицирован» в 3 долл.дохода:

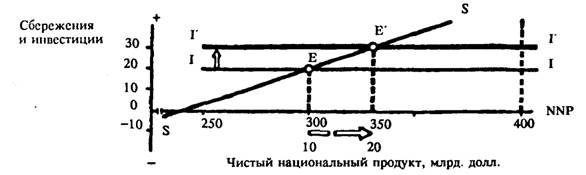

Рис. 50. Как работает «мультипликатор». Новые инвестиции повышаются от II до ГГ. E' — новый уровень равновесия дохода при доходе, возросшем в 3 раза на каждую единицу прироста инвестиций. (Обратите внимание, что разорванная горизонтальная стрелка в 3 раза длиннее вертикальной стрелки, которая показывает рост инвестиций. Разрыв сделан, чтобы показать, что на каждую единицу инвестиций приходится две единицы дополнительных потребительских расходов.)
Короче говоря, доход должен возрасти достаточно, чтобы сделать объем добровольного сбережения равным величине новых инвестиций. При MPS в I/з насколько должен юзрасти доход, чтобы дать 10 млрд. долл, нового сбережения? Ровно на 30 млрд, долл.[147]
