Обрабатывающие центры с цифровым программным управлением ( ЦПУ )
В последние годы в столярной промышленности стали повсеместно использоваться обрабатывающие центры с ЦПУ. Применение традиционных фрезерных станков с верхним расположением шпинделя уменьшилось, т.к.
обрабатывающий центр с ЦПУ предоставляет значительно больше возможностей для обработки дерева. Обрабатывающий центр может использоваться, например, для распиловки, фрезеровки, сверления, облицовки и шлифовки кромок. Предприятие может купить обрабатывающий центр в той комплектации, которая необходима для производства. Основная идея данного оборудования заключается в возможности выполнения на одном единственном креплении максимального количества (вплоть до всех) обрабатывающих операций. Движения режущих инструментов, вращение шпинделя и выбор инструментов управляется блоком управления, подключенным к станку. Блок управления трактует программу заготовок, составленную оператором, и управляет работой станка в соответствии с ней. (Vahter 2007)Положительными сторонами обрабатывающих центров с ЦПУ являются точность обработки, сокращение времени установки, снижение затрат на рабочие инструменты, равномерность качества, а также пригодность для гибкого производства. Отрицательными сторонами в свою очередь являются высокая закупочная стоимость, специальное техобслуживание, затраты на программирование и потребность в подготовленном персонале. (Vahter 2007)
Функциональные возможности обрабатывающего станка с ЦПУ описываются с помощью количества осей, а также количества одновременно управляемых автоматикой осей. «Базовый» станок, используемый в столярной промышленности, представляет собой 3-х осевой обрабатывающий центр с ЦПУ, оснащенный фрезерным и сверлильным блоками, а также возможно пазорезной пилой. Оси в этом случае имеют направления x, y и z. В станке имеется кассета для 4-20 фрез, а также один или два рабочих стола, на одном из которых обрабатывается, а на другом заменяется рабочая заготовка.
Закрепление обрабатываемой детали на период обработки выполняется с помощью тяги или тисков.Однако не всегда бывает достаточно трех осей, обеспечивающих движение в трех направлениях. В таких случаях станки дополняются другими ходовыми возможностями (осями), как, например, вращение стола, наклонение стола, а также вращение и наклонение ножевой головки. Такие дополнительные оси в особенности используются во фрезерных станках. Шарообразную поверхность можно фрезеровать с помощью 3-х осевого станка, осями которого можно одновременно управлять. В таких случаях используется 3-х координатное управление, для успешной работы которого требуется программа CAD / CAM. Если же в шарообразной поверхности необходимо просверлить отверстия, перпендикулярные поверхности, тогда требуется 5-осевой станок с ЦПУ. (Vahter 2007)
В настоящее время все более широко стали использоваться обрабатывающие центры с ЦПУ, которые работают почти в полном автоматическом режиме. Они выполняют резку плиты на куски и всю вертикальную обработку на одном закреплении. В качестве дополнительного устройств к обрабатывающему центру с ЦПУ можно подключить блок облицовки кромок шпоном и блок шлифовки (Homag-esite, Projecta Oy). Компания Penope Oy импортирует фрезернокромкооблицовывающие обрабатывающие центры Rover C фирмы Biesse (рисунок 5), с помощью которых, например, вырезка, сверление, шлифовка и кромкооблицовка столешницы может быть выполнена на одном и том же обрабатывающем центре. Блок обработки расплавляет клей, находящийся в гранулах (рисунок 6), наносит его на край плиты (рисунок 7), прикрепляет кромку и обрабатывает край начисто (www.biesse.com 13.12.2007).

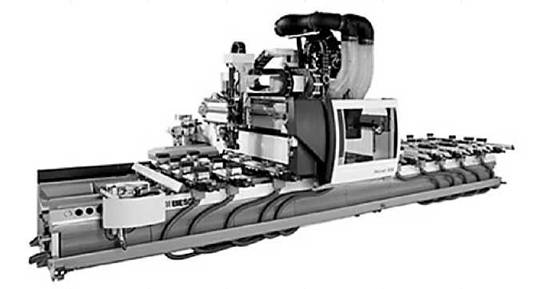

Рисунок 5. Фрезерно-кромкооблицовывающий обрабатывающий центр серии Rover C фирмы Biesse (www.biesse.com 13.12.2007).
Фрезы обрабатывающего центра с ЦПУ расположены в револьверных головках или в кассете режущего инструмента окорочной цепи. Скорость вращения фрез может достигать 60 000 1/ мин. Эти станки заменили собой использовавшиеся ранее карусельные копировально-фрезерные станки. Для получения максимальной выгоды от использования современных обрабатывающих центров с ЦПУ их применении предусматривает :
■ Эффективное программирование ;
■ Хороший уход за фрезами ;
■ Хорошее техобслуживание;
■ Быструю доставку запчастей;
■ Прекрасное владение фрезерной технологией ;
■ Быструю смену постава .
(Vahter 2007)

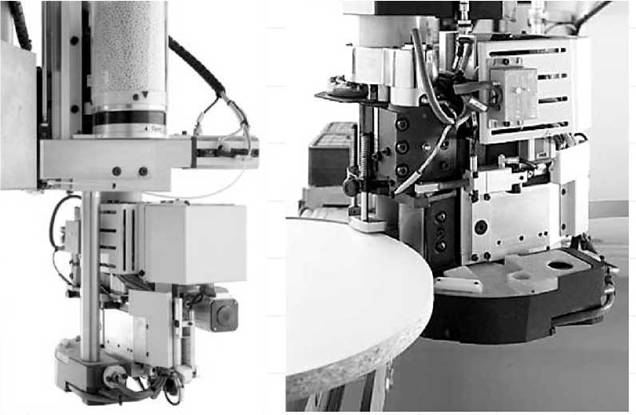

Рисунок 6. Система подачи Рисунок 7. Валик с бугристой поверхностью
гранул клея, интегрированная в способствует лучшему проникновению клея
блок склеивания (www.biesse.com на край плиты. (www.biesse.com 13.12.2007) 13.12.2007)
