4.6. УСЛОВНЫЕ ЗНАКИ ДЛЯ КАРТЫ УЧАСТКА РЕКИ

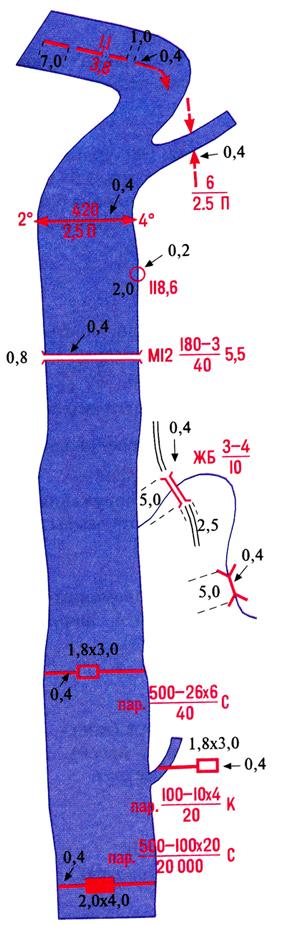

 | Стрелки, указывающие фарватер и направление течения рек (1,1 - скорость течения в м/с, 3,8 - глубина по фарватеру в метрах) Характеристика рек и каналов: 420 - ширина, 2,5 - глубина в метрах, П - характер грунта дна, (В - вязкий, К - каменистый, П - песчаный, Т - твердый), 2°и 4° - крутизна скатов берегов в градусах |
| Отметки урезов воды | |
| Мосты, выражающиеся в масштабе карты. Характеристика мостов: М - материал постройки (Д - деревянный, ЖБ - железобетонный, К - каменный, М - металлический), 12 - высота над уровнем воды, 180 - длина моста, 3 - ширина проезжей части в метрах, 40 - грузоподъемность в тоннах, 5,5 - глубина реки по фарватеру в метрах | |
| Мосты, не выражающиеся в масштабе карты. Мосты через незначительные препятствия длиной менее 3 м
| |
| Паромы: 500 - ширина реки, 26x6 - размеры парома в метрах, 40 - грузоподъемность в тоннах, С - вид тяги: (Б - буксирный, К - канатный, С - самоходный) | |
| Железнодорожные паромы | |
 | Дамбы (Зем. - материал сооружения, 3 - ширина по верху, 6 - высота дамбы в метрах) |
 | Значительные овраги и промоины (10 - ширина между бровками, 4 - ширина дна, 12 - глубина в метрах) |
 | Набережные (4 - высота набережной от уровня воды в метрах К - материал постройки) |

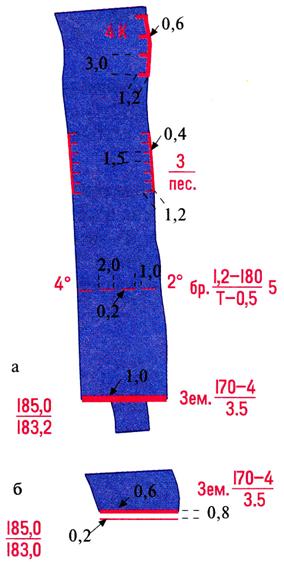

| Обрывистые берега без пляжа (3 - высота обрыва в метрах, пес - характер его грунта) | |
| Броды (1,2 - глубина, 180 - длина в метрах, Т - характер грунта дна, 0,5 - скорость течения в м/с, 5 - ширина брода, 4° и 2° - крутизна скатов берегов в градусах) | |
| Плотины: а) непроезжие; б) проезжие (Зем. - материал постройки, 170 - длина, 4 - ширина по верху, 3,5 - высота плотины в метрах;
| |
 | Карьеры: кам. - материал разработок (глин. - глина, кам. - камень, пес - песок), 45 - глубина карьера в метрах |
 | Скаты крутизной выше 20° (30° - крутизна ската в градусах) |
 | Отдельно стоящие деревья, имеющие значение ориентиров: а) лиственные; б) хвойные |
 | Характеристика древостоя: дуб, ель - преобладающие породы деревьев; в числителе 15 и 25 - средняя высота деревьев (для дуба и ели соответственно), в знаменателе 0,20 и 0,40 - средняя толщина деревьев; 5 - среднее расстояние между деревьями в метрах |
- в числителе отметка верхнего уровня воды, в знаменателе - нижнего)
 | Командные высоты и дальность видимости с них (315,3 - отметка командной высоты, 10 и 15 - дальность видимости с командной высоты в километрах) |
 | Характеристика болот: 0,8 - глубина болота до твердого грунта в метрах |
 | Собственные названия рек, озер и каналов |
Источник:
А. А. ПСАРЕВ. СПРАВОЧНИК ОФИЦЕРА ПО ТОПОГРАФИЧЕСКИМ И СПЕЦИАЛЬНЫМ КАРТАМ Москва - 2003. 2003
