3.1. Изображение рельефа на картах
Рельеф на топографических картах изображается в Балтийской системе высот горизонталями и условными знаками и дополняется числовыми отметками высот характерных точек местности, цифровыми характеристиками его отдельных деталей и с указателями направления скатов.
При изучении рельефа по карте в начале уясняют его тип, а затем определяют основные характеристики форм.Рельеф может быть равнинный (слабопересеченная местность),холмистый (среднепересеченная местность) и горный (сильнопересеченная местность).
Виды рельефа определяются по абсолютным высотам, относительным превышениям и преобладающей крутизне скатов.
Одно из основных требований, предъявляемых к топографическим картам, заключается в том, чтобы они с максимальной подробностью и точностью, допускаемыми масштабом карты, изображали не только плановое положение объектов местности, но также пространственные формы и размеры неровностей земной поверхности. Иными словами, топографическая карта должна давать трехмерное представление о местности, позволяя не только производить измерения в горизонтальной плоскости, но и определять положение различных точек и объектов местности по высоте.
Чтобы отчетливо и полно представлять местность по карте, необходимо прежде всего хорошо разбираться в изображении на ней рельефа, т.е. уметь быстро и правильно определять по карте:
· виды неровностей земной поверхности, их взаимное положение и связь между собой;
· взаимное превышение и абсолютные высоты точек местности;
· формы, крутизну, направления и протяженность скатов.
На современных топографических картах рельеф изображается горизонталями.
Горизонтали также можно представить как линии, полученные в результате сечения местности уровенными поверхностями, т.е. поверхностями, параллельными уровню воды в океанах.
Разность высот двух смежных секущих поверхностей (горизонталей) называется высотой сечения h.
На топографических картах России счет высот ведется от среднего уровня Балтийского моря.

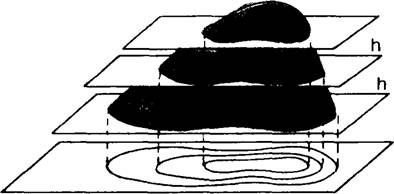

Высота точки местности над уровнем моря называется абсолютной высотой, а превышение одной точки над другой - относительной высотой. Рис. 1. Проекция сечений рельефа на плоскость в виде горизонталей.
 |
Виды горизонталей:
1. Основные (сплошные) - соответствуют высоте сечения рельефа. Изображаются на картах сплошной линией коричневого цвета.
2. Утолщенные - каждая пятая основная горизонталь. Выделяются для удобства чтения рельефа.
3. Половинные (полугоризонтали) - соответствуют половине высоты сечения. Предназначены для показа важных подробностей рельефа, находящихся между секущими поверхностями. Вычерчиваюся прерывистыми линиями.
4. Вспомогательные - проводят между основными и половинными горизонталями там, где нужно показать подробности рельефа. Вычерчивают прерывистыми линиями, но с более короткими звеньями.
Рельеф вечных снегов и ледников изображается горизонталями синего цвета.
Отдельные детали рельефа показываются на топографических картах условными знаками: естественного происхождения (обрывы, овраги, скалы, осыпи и т.д.) - коричневого цвета, а искусственного (насыпи, выемки, карьеры и т.п.) - черного цвета. Рядом с условными знаками обрывов, насыпей, выемок, курганов, ям дается подпись высоты (глубины) в метрах, а оврагов и промоин - в виде дроби, в числителе которой указывается их ширина (по верху), в знаменателе - глубина в метрах. Специальными условными знаками показываются также скалы, песчаные, каменистые осыпи, оползни.
