3.4.Способы определения крутизны ската.

А. По шкале заложений.

Для определения крутизны ската по шкале заложений необходимо:

· отмерить циркулем-измерителем, линейкой или полоской бумаги отрезок между двумя смежными основными горизонталями;

· приложить полученный отрезок к шкале заложений таким образом, чтобы он поместился строго между верхней кривой и нижней прямой линиями шкалы заложений;

· прочитать число градусов у основания шкалы.

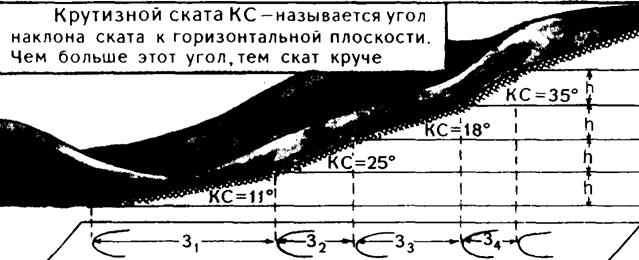

Рис. 2. Крутизна ската и заложение.

Крутизной ската КС – называется угол наклона ската к горизонтальной плоскости. Чем больше этот угол, те круче скат.

Заложением 3 называется расстояние на карте между дву­мя соседними горизонталями. Чем круче скат, тем меньше заложение.

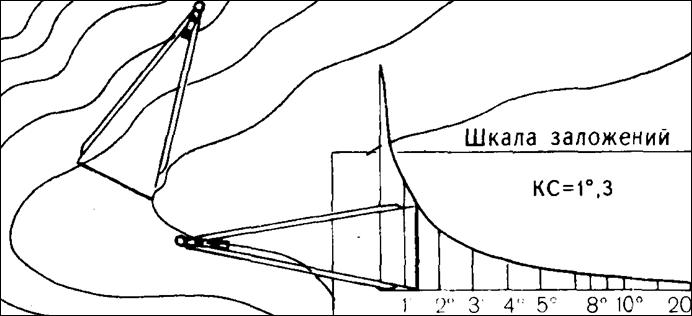

Рис.3. Измерение крутизны ската по шкале заложений.

На отдельных топографических картах рядом со шкалой заложений, соответствующей высоте сечения может быть дана шкала заложений, соответствующая пятикратному сечению. Это делается для того, чтобы повысить точность определения крутизны скатов на участках местности с большим углом наклона. В этом случае измеряется расстояние между пятью основными горизонталями и прикладывается к соответствующей шкале заложений.

Б. Глазомерно.

Глазомерным способом определения крутизны ската следует пользоваться в том случае, если есть определенный опыт данной работы. При этом достаточно оценить в миллиметрах заложение (промежуток между основными горизонталями) и определить крутизну ската по формуле: КС = 12/заложение.

Этот способ применим при высоте сечения на картах масштаба:

1: 25000 - 5 м; 1: 50000 - 10 м; 1: 100000 - 20 м; 1: 200000 - 40 м.

Общее правило для приближенного определения крутизны ската на глаз: определяемая крутизна во столько раз больше (меньше) одного градуса, во сколько раз его заложение между смежными основными горизонталями меньше (больше) 1 см..

Например, на карте масштаба 1: 50 000 с высотой сечения 10 м крутизна ската будет примерно равна:

§ при заложении ската 0,5 см - 2°;

§ при заложении ската 2 см - 0,5°.
