Методы учета течений.

При счислении необходимо учитывать приливные, ветровые и волновые течения. Характеристика и

При расчете по формуле (75) считают, что при опреде­ленной скорости ветра наблю­дается соответствующая высо­та волны и направления ветра и волнения совпадают.

Расчетная формула ветровой хода имеет вид:

Рис. 91. Ветровые и суммарные потери скорости хода судов типа «Красноград»: / — ветровые; 2 — суммарные

составляющей потери скорости

где Vo — скорость судна на тихой воде, м/с; и — скорость истинного ветра, м/с; q_u — курсовой угол истинного ветра, град; k_q — ветровой коэффициент ветра;

Волновая составляющая потерь скорости судна

где 6 — коэффициент общей полноты;

L — длина судна, м;

В — ширина судна, м;

Т — осадка судна, м;

D — водоизмещение, т; h — средняя высота волн, м;

X — вероятнейшая длина волны, соответствующая высоте этой обеспеченности, м;

q_k — курсовой угол волны, град; р — плотность морской воды, г/м³; с — фазовая скорость волн, м/с.

волны

Ветроволная потеря скорости

параметры приливных течений приводятся в атласах, таблицах и на картах для различных районов Мирового океана на конкрет­ные моменты времени.

Для установившихся ветровых течений в атласах и на картах обычно приводятся среднестатистические характеристики. Поэто­му для конкретных случаев параметры установившихся и особен­но временных ветровых течений приходится рассчитывать по соответствующим формулам и номограммам.

При этом следует указать на то, что во многих руководствах для судоводителей отождествляют два понятия — дрейфовые и ветровые течения, а также не разделяют эти течения на уста­новившиеся и временные ветровые течения. Кроме того, не учитываются особенности ветровых течений в открытом море и в прибрежной зоне.

В результате такого подхода весьма распространена реко­мендация расчета перечисленных видов течений по формулам (46), (47, (48) из § 30.

Надо твердо помнить, что эти формулы могут быть использо­ваны только для расчета установившихся ветровых течений в открытом море.

Для расчета неустановившегося ветрового течения в открытом море можно использовать номограмму Р. Джеймса (рис. 92). Входными параметрами являются скорость ветра, разгон и про-

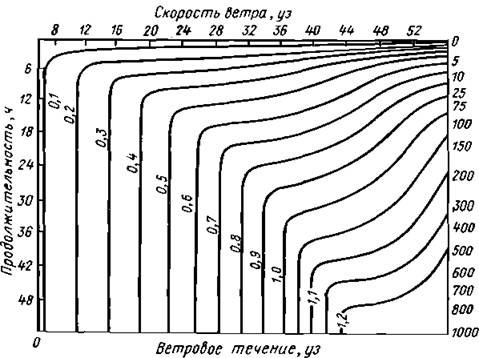

Рис. 92. Номограмма для расчета неустановившегося ветрового течения

8 Зак. 1316

209

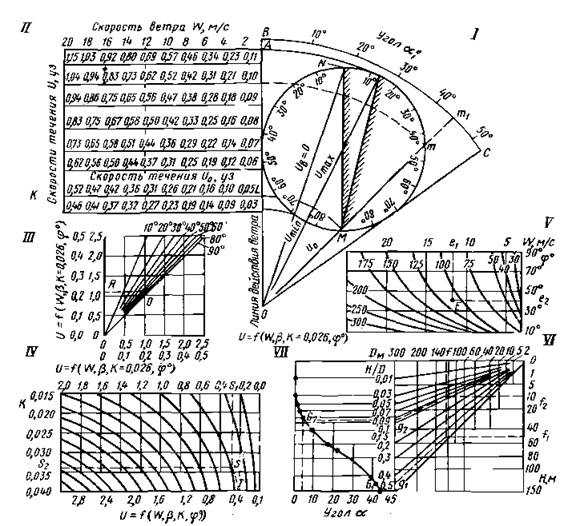

Рис. 93. Номограмма для расчета установившегося ветрового течения

должительность действия ветра. Рассчитывать значения скорости течения по этой номограмме можно при условии, что в начальный момент времени течения не было. Поэтому при изменении скорости ветра необходимо вводить поправку на течение, образовавшееся под действием ветра, который наблюдался в предшествующий период. Поправка вводится с учетом эквивалентной продолжи­тельности ветра — промежутка времени, необходимого для того, чтобы изменившийся ветер создал такое же течение, как и пре­дыдущий. Эту величину прибавляют к действительной продолжи­тельности изменившегося ветра и по ней рассчитывают факти­ческую скорость течения.

Для определения параметров установившегося ветрового те­чения в открытом море на мелководье и дрейфового течения в зоне прибрежной циркуляции удобно использовать номограмму, предложенную А. А. Зверевым (рис. 93).

Номограмма состоит из семи отдельных диаграмм. Для опре­деления направления и скорости истинного течения служит диаг­рамма I.

С помощью диаграммы II определяются скорости собственно ветрового течения ио и дрейфового течения и_др.

Для введения поправки на скорости, полученные по диаг­раммам I—II за счет влияния широты
