Характеристика синоптических карт.

Источниками метеороло­гической информации для составления приземных синоптических карт являются стационарные гидрометеорологические станции, создаваемые на суше; корабли погоды, плавающие и специально устанавливаемые в характерных точках Мирового океана на длительный период времени; попутные наблюдения на транспорт­ных и промысловых судах; метеорографы, устанавливаемые на самолетах; метеорологические спутники Земли.

Наблюдения производятся в стандартные сроки наблюдений: 0, 6, 12, 18 ч по СГВ (основные) и в 03, 09, 15 и 21 ч (дополнитель­ные). Результаты наблюдений кодируются международным мете­орологическим кодом КН-01 и передаются в национальные и реги­ональные центры погоды.

Приземные синоптические карты составляются по данным метеотелеграмм обратным раскодированием кода КН-01. При нанесении метеоданных на бланк карты ставится задача нанести как можно больше сведений о погоде по наибольшему количеству пунктов с сохранением наглядности карты и возможности правиль­ного и незатруднительного ее чтения . Нанесение метеоданных на бланк карты (рис. 21) производится с помощью цифр и условных символов (рис. 22) с обязательным сохранением стандартного расположения их вокруг знака станции.

Рис. 21. Стандартная схема нанесения метеоданных на карту

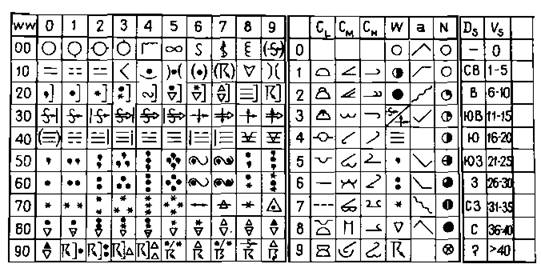

Рис. 22. Таблица метеорологических символов 54

Цифрами на карту наносятся: w — горизонтальная (метео­рологическая) дальность видимости в цифрах кода; РРР — ат­мосферное давление в гПа с десятыми долями (цифрами кода); s_nTTT — температура воздуха в целых градусах со знаком; h — высота облаков нижнего или среднего ярусов (в цифрах кода); s_nTdTdTd — температура точки росы со знаком; РРР — баричес­кая тенденция в гПа с десятыми долями; v_s — средняя скорость перемещения судна по генеральному направлению; s_nT_wT_wT_w — температура воды со знаком; I_SE_SE_SR_S — информация о ледовой обстановке в цифрах кода и Л'\ — количество облаков нижнего яруса.

Символами наносятся: N — общее количество облаков; WW — характер погоды в срок наблюдения; IV'ilV'i — погода между сро­ками наблюдений; C_L, С_т, Ch — форма облаков по ярусам; а — характеристика барической тенденции.

Данные о ветре наносятся стрелкой по принципу «ветер дует в компас», а скорость его наносится оперением стрелки: большое перо 4—5, малое 2—3 м/с. Генеральный курс указывается стрел­кой рядом с величиной скорости хода (см. рис. 21).

Ориентиром при нанесении данных на карту являются парал­лели и меридианы. Бланки синоптических карт выполняются в ко­нической проекции, поэтому при расшифровке (чтении) их необхо­димо разворачивать, особенно если станции расположены близко к линии обреза карты.

После нанесения всех данных на синоптическую карту на ней проводят линии равных значений метеоэлементов. В первую оче­редь изобары — линии равных значений атмосферного давления на уровне моря. На отечественных картах изобары проводятся через 5 гПа, а в некоторых странах — через 4 гПа. Изобары на синоптических картах проводятся плавно, на их концах или при замкнутых изобарах в разрыве

линий указывается давление.

Рис. 23. Схема стандартных изобари­ческих поверхностей 1000 и 500 гПа

Высотные барические карты составляются по результатам температурно-ветрового зонди­рования атмосферы с помощью шаров-пилотов, радиозондов, метеорологических ракет и ис­кусственных спутников Земли.

Высотные карты строятся для определенных стандартных изобарических поверхностей:

850, 700, 500, 300, 200, 100, 50,

30, 20 и 10 гПа. Вместо вели­чины атмосферного давления на них указываются высоты

Рис. 24. Стандартная схема нанесения данных на карты АТ_5Оо и ОТ'Тооо

стандартных изобарических по­верхностей (на картах абсолют­ной топографии АТ) или пре­вышения одной стандартной изобарической поверхности над другой (на картах относи­тельной топографии ОТ, рис.

Практический интерес для судоводителей транспортных судов представляют карты АТ500 и ОТ^ооо-

Линии равных высот (превышений) стандартных изобаричес­ких поверхностей носят название изогипс. Изогипсы на картах АТ500 и ОТшоо проводятся через 4 геопотенциальных декаметра (гп дкм). Изогипсы на картах абсолютной топографии ATsno поз­воляют судить о характере барического поля на высоте, близкой к 5 км. При этом системы замкнутых изогипс с высоким геопотенциалом на них соответствуют областям повышенного давления — антициклонам, а с низким геопотенциалом — цикло­нам. Изогипсы на карте ОТщоо характеризуют термическое поле атмосферы на высоте около 5 км. Замкнутые области низ­кого значения геопотенциала соответствуют очагам холода, а высокого—очагам тепла.

Помимо величины геопотенциала, на карты АТ500 и OT⁵⁰⁰ioo наносятся данные о ветре (dd, ff), температуре (ТТ) и дефиците точки росы (DD). Стандартная схема нанесения данных на барические карты представлена на рис. 24.
