Струнные тензометры

В этих приборах дистанционного действия использована зависи­мость между частотой f собственных колебаний и натяжением струны, оп­ределяемая выражением

f=

где l- длина струны, - плотность ее материала.

Струнные тензометры применяются как приставные (рис. 20, а), так и закладываемые в толщу материала конструкций, например в бетон массивных гидротехнических сооружений. В этом случае (рис. 20, б) струна 2 защищается от соприкосновения с бетоном трубками 5, жестко соединенными с дисками 4, втопленными в кладку.

При деформации бетона расстояние L между дисками меняется, что сопровождается изменением натяжения струны. Если f1 и f2 - последовательно замеренные частоты се собственных колебаний, то значение дефор­мации может быть найдено из выражения

где Е - модуль упругости материала струны.

Для возбуждения колебаний используется помещенный рядом со струной электромагнит 6, в котором возникшие колебания струны, в свою очередь, индуцируют переменный ток той же частоты f, определяемой с помощью регистрирующих устройств, соединенных с тензометром прово­дами 7.

Для исключения влияния температуры и других возможных воз­действий, влияющих на получаемые результаты, рядом с группами зало­женных в бетон «рабочих» тензометров помещают «компенсационный» прибор, размещаемый таким образом, чтобы деформации бетона на него не действовали. Учитываются также показания заложенных в кладку телетер­мометров и т.д.

Струнные тензометры применяют главным образом для длитель­ных измерений, поскольку существенным их преимуществом по сравнению с тензорезисторами являются то.

а б

Рис. 20. Струнные тензометры: а - приставной (или «накладной») тензометр; 6 - закладной тензометр;

1 - испытываемая конструкция; 2 - натянутая стальная струна; 3 - опоры для крепления струны; 4 - жесткие диски; 5 - ограждающие трубки; 6 - электромаг­нит; 7 - соединительные провода; l - длина струны; L - расстояние между сред­ними сечениями дисков 4.

Тензорезисторные тензометры

В настоящее время для измерения деформаций при испытаниях со­оружений, строительных конструкций и деталей наиболее широко исполь­зуются тензорезисторные тензометры, в основу которых положены тензорезисторы различной конструкции.

Тензорезисторы предназначены для дистанционных измерений де­формаций.

Принцип действия тензорезисторов основан на изменении омичес­кого сопротивления R проводников и полупроводников при деформации.

Основной характеристикой тензорезистора является его коэффици­ент тензочувствительности

К=

т.е. отношение относительного изменения электросопротивления ∆R/R тензорезистора к вызывающей это изменение деформации исследуемо­го материала, где l - длина базы тензорезистора.

Для изготовления тензорезисторов используются обычно сплавы меди и никеля (константам, элинвар), характеризующиеся высокий коэффициентом тензочувствительности К, постоянством значений К в тре­буемом диапазоне деформаций, большим удельным омическим сопротив­лением = R/AI (где А - поперечное сечения проводника, которое может быть взято достаточно малым) и практически постоянством значений при колебаниях температуры, возможных в условиях пользования тензорезисторами при испытаниях строительных конструкций.

Следует отметить, что с помощью тензорезисторов измеряется от­носительное удлинение , а не изменение ∆l длины базы (как у механичес­ких тензометров).

Однако длина базы имеет существенное значение и для тензорезис­торов, поскольку при исследованиях материалов с неоднородной структу­рой для получения усредненных значений деформаций в рассматриваемой тоне длина базы должна в несколько раз превосходить размеры наиболее крупных составляющих материала. Однако при исследовании деформаций в зонах концентрации напряжений длину базы следует брать по возможнос­ти наименьшей.

При испытаниях строительных конструкций используют проволоч­ные, фольговые и полупроводниковые тензорезисторы.

Петлевые проволочные тензорезисторы (рис. 21а) из тонкой проволоки (диаметром 12...30 мк), приклеенной к бумажкой или пленочной подложке, были еще сравнительно недавно основным типом приборов, применявшихся при испытании сооружений. Эти тензорезисторы (с базой обычно от 5 до 100 мм) удобны в работе и несложны в изготовлении. Одна­ко им свойственна в большинстве случаев поперечная чувствительность, обусловленная наличием закруглений, соединяющих прямые участки тензорешетки и воспринимающих деформации, направленные перпендикулярно к продольной оси тензорезистора. Наличие поперечной чувствительнос­ти тензорезистора снижает его осевую тензочувствительностъ.

. а б

в г

Рис. 21. Типы тензорезисторов: а - проволочный петлевой; б - проволочный беспетлевой.

в - фольговый; г - полупроводниковый; 1 - тензочувствительные элементы; 2 - низкоомные перемычки; 3 - выводные контакты; 4 - подложка («основа») и наклеенный над тензорешеткой защитный слой тонкой бумаги; l - база тензорезистора.

От этого недостатка свободны беспетлевые тензорезисторы (рис.21б) с низкоомическими медными перемычками. Из-за отсутствия поперечной тензочувствительности и лучших условий передача деформа­ций (ввиду продолжения прямолинейных участков тензорешетки и за перемычки) база их может быть уменьшена до 2.. .3 мм.

В настоящее время все большее распространение получают фоль­говые тензорезисторы (рис.21в) из металлической фольги толщиной не более 4...6 мк. Этим тензорезисторами при изготовлении фотолитографским способом могут быть приданы любые очертания, требуемые условия­ми эксперимента. Вследствие низкой поперечной чувствительности и пло­ского сечения элементов тензорешетки. они имеют при той же плошали сечения более развитую поверхность приклейки, что улучшает условия их работы.

Полупроводниковые тензорезисторы (рис.21г) по сравнению с рассмотренными выше типами обладают значительно большей тензочувствительностью, меняющейся, однако, при деформации и при изменениях температуры. Несмотря на это, они эффективно применяются в упругих элементах различных измерительных приборов (например, динамометров), где большое значение имеет их высокая чувствительность, а отмеченные недостатки могут быть компенсированы.

Тензорезисторы, применяемые при испытаниях сооружений, долж­ны давать возможность измерения деформаций в диапазоне до 10 -5: при исследовании упругой стадии работы материала - до (5...7) ∙103 и упруго-пластической до 10 -1 и более. Необходимым условием является также стабильность показаний тензорезисторов, их влагостойкость т.п.

Влияние температурных погрешностей, обусловленных темпера­турным коэффициентом изменения сопротивления тензонитей и разно­стью температурного коэффициента расширения материала тензорезистора αт и исследуемого материала αи, исключают установкой компенсационных тензорезисторов.

В случаях, когда установка компенсационных тензорезисторов не­возможна или они не могут быть помешены в те же температурные усло­вия, используют так называемые самокомпенсированные тензорезисторы.

Повышенные требования предъявляются к глубинным тензорезисторам разной конструкции, закладываемым в толщу схватывающегося ма­териала (например, бетона), когда должна быть обеспечена их безотказная работа в течение длительного времени.

Изменения сопротивления тензорезисторов в процессе испытаний весьма малы (тысячные доли ома). Для измерения столь малых колебаний сопротивления применяют в большинстве случаев мостовые измерительные схемы (рис. 22).

а б

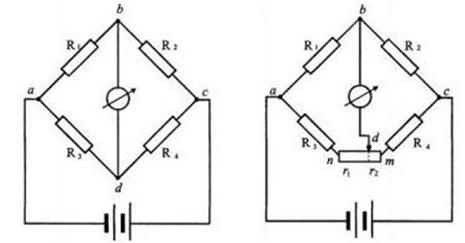

Рис. 22. Измерительные мости: а - схема моста Уитстона; б - мост с реохордом;

R1, R2, R3, R4 - сопротивления, включенные в плечи моста; r1 и r2- сопротивление реохорда

Во внешние плечи моста включены «рабочий» тензорезистор с со­противлением R1 воспринимающий наблюдаемые деформации, и «компен­сационный» тензорезистор с сопротивлением R2 = R1, помещаемый в оди­наковых с ним температурных условиях в непосредственной близости от рабочего, но не подверженный воздействию измеряемых деформаций. Во внутренние плечи включены тензорезисторы с сопротивлениями R3 и R4 , помещаемые в регистрирующем приборе и связанные с рабочим и компен­сационным тензорезисторами электропроводами. Как известно, мост будет сбалансирован (т.е. ток в его измерительной диагонали bd будет равен ну­лю) при условии

R1∙ R4= R2∙ R3 ()

Возможны два метола измерений:

1) метод отклонений (называемый также «методом непосредствен­ных отсчетов»), когда изменение сопротивления ∆R1 рабочего тензорезистора определяется по силе тока, возникающего в измерительной диагонали ранее сбалансированного моста.

2)нулевой метод (более совершенный), при котором относительные изменения сопротивления ∆R1/ R1 определяют балансировкой моста с по­мощью включенного в цепь (рис.22б) реохорда тп изменением отноше­ния сопротивлений r1/r2. Этот метод является основным при статических испытаниях.

В настоящее время разработано большое количество различных си­стем коммутаторов, которые позволяют последовательно присоединять к отсчетному устройству большое количество (до нескольких сот) тензорезисторов.

Вес это, а также дешевизна, крайне малый вес, малые габариты тензорезисторов и возможность крепления (приклейки) в любых точках исследуемой конструкции, обусловливают широкое их применение на практике.
