Химическая разведка, химический контроль. Приборы химической разведки и химического контроля
С целью своевременного принятия мер по защите персонала, объектов экономики и населения организуется химическая разведка и химический контроль. Химическая разведка проводится с целью своевременного выявления масштабов и характера заражения.
Под масштабами заражения понимаются площадные характеристики (территория, подвергающаяся непосредственному заражению или над которой распространяются пары АХОВ или ОВ в опасных концентрациях). Под характером заражения понимаются тип ОВ и АХОВ, их концентрация в воздухе или плотность на местности.Химический контроль осуществляется с целью обнаружения заражения оборудования, воды и объектов. Для определения (обнаружения) ОВ и АХОВ используются биохимический, химический (калориметрический), люминесцентный и ионизационный методы.
Приборы химической разведки и химического контроля
Прибор химической разведки ВПХР
Войсковой прибор химической разведки (рис. 1.4), предназначен для определения в воздухе, на местности, на технике и оборудовании, в сыпучих материалах зарина, зомана, V-газов, иприта, фосгена, дифосгена, синильной кислоты, хлорциана и др. Прибор состоит из корпуса с крышкой и размещенных в них ручного насоса, бумажных кассет с индикаторными трубками, противодымных фильтров, защитных колпачков, накладки к насосу, грелки с патронами, электрофонарика, лопатки для взятия проб. Ручной поршневой насос служит для прокачивания исследуемого воздуха через индикаторные трубки. При пятидесяти качаниях насоса в 1 мин через индикаторную трубку проходит 1,8-2 л воздуха.
Индикаторные трубки предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнители и ампулы с реактивом. Есть трубки (на иприт), в которых реактивы нанесены непосредственно на наполнитель (силикагель).
Каждая индикаторная трубка имеет условную маркировку, показывающую для обнаружения какого ОВ она предназначена.
Принцип работы ВПХР заключается в следующем: при прокачивании через индикаторные трубки анализируемого воздуха в случае наличия ОВ происходит изменение окраски наполнителя трубок. Сравнивая окраску наполнителя трубки с эталоном, изображенном на кассете, делается вывод о примерной концентрации ОВ. Грелка служит для подогрева трубок при определении ОВ при пониженных температурах (+14 °С и ниже для определения иприта; +5 °С и ниже - для определения зарина, зомана и V-газов).

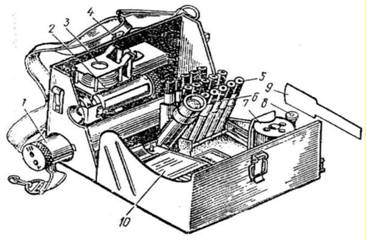

Рис. 1.4. Войсковой прибор химической разведки (ВПХР)
На рисунке обозначено: 1 - ручной насос; 2 - насадка к насосу; 3 - защитные колпачки; 4 - противодымные фильтры; 5 - патроны грелки; 6 - электрический фонарь; 7 - грелка; 8 - штырь; 9 - лопаточка; 10 - бумажные кассеты с индикаторными трубками.
Универсальный переносной газоанализатор УГ-2
Прибор УГ-2 предназначен для определения в воздухе аммиака, хлора, сероводорода, оксида углерода, окислов азота и др. (рис. 1.5).
Состоит из воздухозаборного устройства и комплектов индикаторных средств, в состав которых входят измерительные шкалы, индикаторные трубки, ампулы с индикаторными порошками. Принцип работы УГ-2 основан на изменении окраски слоя индикаторного порошка в трубке после просасывания через нее воздухозаборным устройством исследуемого воздуха.

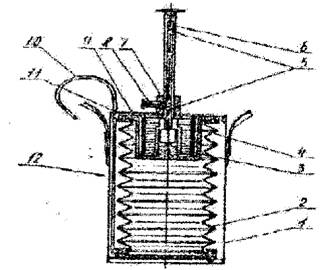

Рис. 1.5. Воздухозаборное устройство УГ-2
На рисунке обозначено: 1 - корпус; 2 - сильфон; 3 - пружина; 4 - кольцо распорное; 5 - канавка с двумя углублениями; 6 - шток; 7 - втулка; 8 - фиксатор; 9 - плата; 10, 12 - трубка резиновая; 11 - штуцер.
Переносной газоанализатор «Колион-1»
Предназначен для измерения содержания в воздухе органических растворителей (бензола, толуола, ацетона и др.), топлив (бензина, керосина и др.), ядовитых неорганических соединений (аммиака, сероводорода, сероуглерода, арсина, фосфена), гидразинов, меркаптанов и аминов.

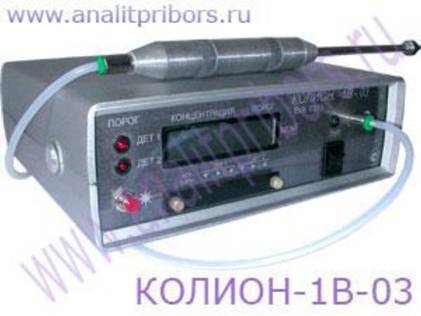

Рис. 1.6. Переносной газоанализатор КОЛИОН-1В-03
В комплект прибора входит пробник, измерительный блок. Диапазон из-
-5
мерений от 5 до 2000 мг/м . Время выхода на режим работы - 10 с. Время измерения 3 с.
Контрольные вопросы
1. Перечень химически опасных веществ (ХОВ)
2. Что называется токсодозой?
3. Классификация и краткая характеристика аварийно химически опасных веществ.
4. Способы хранения АХОВ на складах предприятий.
5. Образование первичного и вторичного облака зараженного воздуха.
6. Степени химической опасности по масштабам возможных последствий химической аварии на ХОО.
7. Степени вертикальной устойчивости воздуха.
8. Мероприятия по защите людей в случае аварии на ХОО.
9. Химическая разведка, химический контроль, приборы химической разведки и контроля.
Задание на практическое занятие
Разработка мероприятий по защите людей в случае аварии на ХОО
Основные исходные данные:
- данные химической разведки объекта (студенты самостоятельно работают с приборами химической разведки);
- данные о вертикальной устойчивости воздуха и направлении ветра.
На основании полученных данных расчитать возможные последствия и разработать предложения по защите населения от АХОВ.
