Общевойсковой противогаз

Общевойсковой противогаз (рис. 19) предназначен для защиты органов дыхания, глаз и кожи лица от воздействия радиоактивных и отравляющих веществ, болезнетворных микробов и токсинов и является основным средством инди­видуальной защиты личного состава.

Рис.

вированный уголь; 8 — противогазовая сумка

89

Противогаз состоит из двух основных частей — противо­газовой коробки и лицевой части; противогаз носят в проти­вогазовой сумке.

Противогазовая коробка предназначена для очистки (фильтрации) вдыхаемого воздуха от радиоактив­ных и отравляющих веществ, болезнетворных микробов и токсинов. Она состоит из жестяного корпуса, вверху кото­рого находится горловина для привинчивания соединитель­ной трубки лицевой части, а внизу (в дне) — отверстие для поступления вдыхаемого воздуха.

Рис. 20. Гопкалитовый патрон: а — разрез патрона (/ — гопкалит; 2 — осушитель; 3 — наружная горловина; 4 — внутренняя горловина); б — присоединение патрона к противогазовой коробке (/ — противогазовая коробка; 2 — гопка­

литовый патрон)

Внутри коробки размещены противодымный фильтр, хи­мический поглотитель и специально обработанный активи­рованный уголь. Активированный уголь и химический погло­титель предназначены для очистки воздуха от отравляющих веществ, которые находятся в газообразном или парообраз­ном состоянии, а противодымный фильтр — для очистки воз­духа от радиоактивной пыли, ядовитых дымов и туманов, а также от микробов и токсинов.

Противогазовая коробка не задерживает окиси углерода.

Лицевая часть противогаза предназначена для подведения очищенного в противогазовой коробке воз­духа к органам дыхания и для защиты глаз и кожных покровов лица от воздействия радиоактивных, отравляющих веществ, болезнетворных микробов и токсинов. Лицевая часть состоит из резиновой шлем-маски с очками и приспо­соблением для предохранения стекол очков от запотевания, клапанной коробки и соединительной трубки.

В клапанной коробке находятся вдыхательный и выды­хательный клапаны. При вдохе открывается вдыхательный клапан и закрывается выдыхательный клапан. При выдохе, наоборот, открывается выдыхательный и закрывается вды­хательный клапан. Так как выдыхательный клапан непо­средственно сообщается с атмосферным воздухом, то любая неисправность (иегерметичность) его может привести к по­ражению человека. Наиболее часто неисправность клапана связана с его загрязнением различного рода твердыми ча­стицами (табак, волосы, песок, крошки хлеба и т. п.), по­этому в противогазовой сумке нельзя держать какие-либо посторонние предметы.

, Очки изготовлены из стекла и закреплены специальными обоймами.

Приспособление, предохраняющее очки от запотевания, состоит из обтекателей и прижимных колец для закрепле­ния незапотевающих пленок. Обтекатели представляют со­бой каналы в стенках шлем-маски, через которые вдыхаемый воздух поступает к очкам и способствует испарению нахо­дящихся на них капелек влаги. Незапотеваюшие пленки, сделанные в виде кружочков из прозрачного материала, накладывают на внутреннюю поверхность стекол очков и закрепляют прижимными кольцами; пленки препятствуют запотеванию стекол очков. При отсутствии незапотевающих пленок на стекла очков можно нанести тонким слоем пленку обычным мылом или специальным «карандашом».

Соединительная трубка предназначена для соединения шлем-маски с противогазовой коробкой.

Правила пользования общевойсковым противогазом и уход за ним.

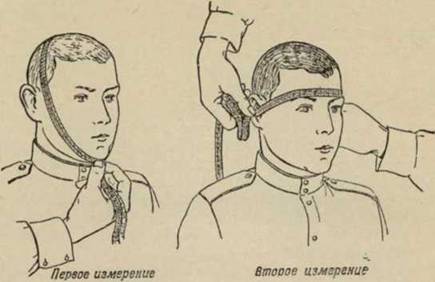

Чтобы правильно выбрать шлем-маску нужного размера, делают два измерения головы (рис. 21): первое изме­рение — по линии, проходящей по подбородку, щекам и

Рис. 21. Измерение головы для подбора шло.м-адаски противогаза

через высшую точку головы (макушку); второе изме­рение — по линии, проходящей от слухового отверстия одного уха к слуховому отверстию другого уха через над­бровные дуги. Полученные величины складывают и опреде­ляют нужный размер шлем-маски противогаза.

Сумма измерений (в см) Требуемый размер шлем-маски противо­газа

До 92 О

От 92 до 95,5 1

От 95,5 до 99 2

От 99 до 102,5 3

Больше 102,5 4

Перед применением нового противогаза лицевую часть необходимо тщательно протереть снаружи и изнутри тряп­кой или ватой, слегка смоченной в воде, а соединительную трубку и клапанную коробку продуть.

Лицевую часть противогаза, бывшего в употреблении, перед выдачей надо дезинфицировать — протереть 2% рас­твором формалина или хлорамина.

92

Исправность противогаза определяется тщательным осмотром. Сначала осматривают лицевую часть, для чего растягивают резину. Если на резине обнаружены проколы или разрывы, то такая лицевая часть непригодна и ее надо заменить.

При осмотре клапанной коробки особенно внимательно надо проверить исправность клапанов.

При осмотре противогазовой коробки проверяют, нет ли на ней ржавчины или проколов, вдавлений, вмятин и т. п.

В противогазовой сумке должны быть деревянные вкла­дыши (планки на дне сумки), коробка с незапотевающими пленками и специальный «карандаш» против запотевания очков.

После осмотра частей противогаза приступают к его сборке.

После сборки противогаз проверяют на герметичность в такой последовательности: сначала вне помещения с отрав­ляющим веществом проверяют исправность противогаза в целом, затем исправность его деталей, после чего произво­дят проверку противогаза в помещении с отравляющим ве­ществом.

Для проверки герметичности противогаза в целом наде­вают шлем маску, отверстие в дне коробки закрывают проб­кой или ладонью и делают глубокий вдох. Если воздух не поступает под лицевую часть, значит противогаз исправен; если воздух проходит, то противогаз неисправен и его надо проверить по частям.

Для проверки шлем-маски зажимают соединительную трубку у клапанной коробки и делают глубокий вдох; если при этом воздух не поступает, значит шлем-маска исправна.

Для проверки выдыхательного клапана делают вдох, за­жав соединительную трубку. Соединительную трубку прове­ряют, тоже делая вдох после того, как зажмут ее у горло­вины противогазовой коробки.

Окончательную проверку герметичности противогаза и подбора лицевой части организует начальник химической службы части. Проверка производится под руководством командира подразделения путем газоокуривания в приспо- 93

собленном для этой цели помещении или палатке при двух концентрациях отравляющего вещества — хлорпикрина: 0,85 мг/л и 8,5 мг/л. Срок пребывания в противогазе при каждой концентрации 5 минут. Во время проверки делают движения головой: наклон вверх и вниз, наклон вправо и влево, поворот головы вправо и влево. Противогаз считается герметичным, а лицевая часть правильно подобранной, если при концентрации 8,5 мг!л не наблюдается раздражения глаз.

Военнослужащие, у которых неисправен противогаз или плохо подобрана лицевая часть, находясь в помещении с от­равляющим веществом, могут получить поражения.

Особая опасность грозит в тех случаях, когда, нарушая установленные правила, подогревают хлорпикрин, чтобы он быстрее испарился (при сильном нагревании хлорпикрин разлагается с образованием фосгена, который может вы­звать тяжелые поражения).

Противогаз укладывают в противогазовую сумку следую­щим образом. Коробку вкладывают в правое отделение сумки, а лицевую часть — в левое отделение. При склады­вании шлем-маски необходимо предусмотреть защиту сте­кол очков от возможного повреждения: шлем-маску сначала перегибают вдоль (при этом резиной закрывается правое очковое стекло), а затем поперек, закрывая левое очковое стекло.

В противогазовую сумку укладывают сначала соедини­тельную трубку, а поверх нее шлем-маску.

Противогаз носят в положениях: «походном», «наготове» и «боевом».

«Походное» положение: противогаз находится в проти­вогазовой сумке на левом боку; клапан сумки обращен от себя (наружу); верхний край сумки должен быть на уровне ремня.

94

Рис. 22. Надевание противогаза

При угрозе атомного, химического или бактериологиче­ского нападения противника противогаз переводят в поло­жение «наготове»: его закрепляют шнуром (тесьмой) на ле­вом боку, а клапан сумки расстегивают.

Из положения «наготове» противогаз переводят в «бое­вое» положение по сигналу оповещения о химическом напа­дении противника, по команде

командира или самостоятельно (при обнаружении отравляю­щих, радиоактивных веществ или бактериальных средств).

При надевании противогаза необходимо:

— задержать дыхание и закрыть глаза;

— освободить руки от ору­жия;

— снять головной убор;

— вынуть шлем-маску из сумки;

— надеть шлем-маску;

— сделать резкий выдох и открыть глаза;

— надеть головной убор и взять оружие.

Шлем-маску надевают следующим образом: берут ее обеими руками за подбородочную часть так, чтобы большие пальцы рук были снаружи, а остальные внутри, и подводят под подбородок; пальцы передвигают по краю шлем-маски и натягивают ее на голову (рис.

Современные средства химического нападения позволяют создавать за короткое время высокие концентрации быстро­действующих отравляющих веществ. Поэтому все приемы надевания противогаза необходимо выполнять очень быстро (в течение 10—15 секунд).

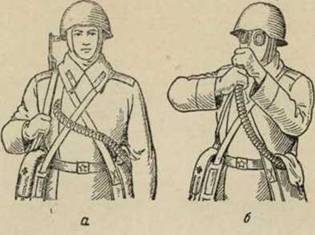

Зимой при сильном морозе может затвердеть резина шлем-маски, могут обмерзнуть стекла очков, образоваться льдинки между лепестками выдыхательного клапана и при­мерзнуть лепестки к клапанной коробке. Это может повлечь за собой потерю противогазом его защитных свойств. По- 95 этому в морозную погоду в незаряженном районе необхо­димо периодически обогревать лицевую часть противогаза, помещая ее за борт шинели (рис. 23, а), при надетом про­тивогазе следует время от времени обогревать клапанную коробку руками (рис. 23,6).

Рис. 23. Пользование противогазом зимой: а — обогревание лицевой части за бортом шинели; б — обогревание клапанной коробки

При входе в теплое помещение надо дать противогазу отпотеть и затем насухо протереть его.

Чтобы зо время преодоления водного препятствия (в не­заряженной зоне) в коробку противогаза не попала вода, надо перегнуть и перевязать соединительную трубку, а от­верстие в дне коробки закрыть пробкой.

Если противогаз получил повреждение в условиях зара­женного воздуха и им приходится пользоваться до получе­ния исправного противогаза, надо принять следующие меры.

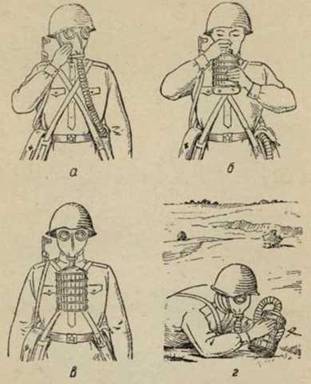

При незначительном разрыве шлем-маски порванное ме­сто плотно зажать пальцами или прижать ладонью к лицу (рис. 24, а). При большом разрыве шлем-маски или разби­тых стеклах очков дышать через горловину противогазовой коробки (рис. 24,6). При разрыве соединительной трубки привинтить противогазовую коробку непосредственно к кла­панной коробке (рис. 24, в). При пробоинах или проколах в коробке закрыть их ладонью (пальцами) или полой ши­нели (платком, тряпкой), а при первой возможности зама­зать пробоину (прокол) глиной (землей) или заклеить хлеб­ным мякишем (рис. 24, а).

96

Чтобы заменить поврежденный противогаз исправным в зараженном воздухе, необходимо задержать дыхание, за­крыть глаза, снять шлем-маску поврежденного противогаза, надеть шлем-маску исправного противогаза, сделать резкий выдох, открыть глаза и возобновить дыхание.

Рис. 24. Пользование неисправным противогазом:

а — при незначительном разрыве шлем-маскн; б — при большом разрыве шлем-маскн; в — при разрыве соединительной трубки; г — при пробоине в противогазовой коробке

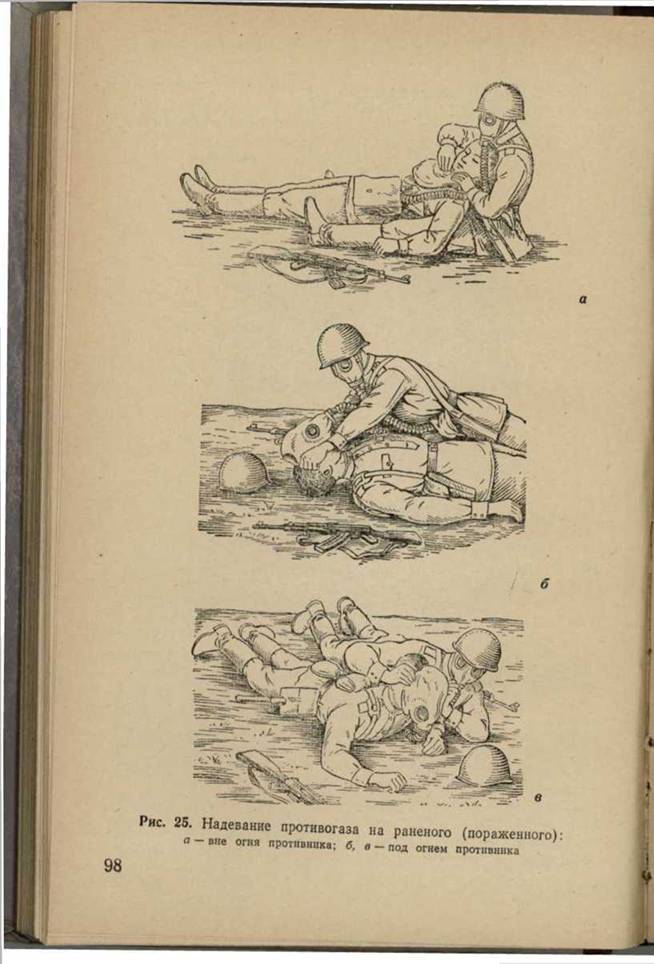

На раненых и пораженных противогаз нужно надевать следующим образом: сесть у головы раненого, пораженного лицом к его затылку; голову раненого, пораженного при­поднять и положить себе на колени; вынуть из сумки шлем- маску и взять обеими руками за ее подбородочную часть так, чтобы большие пальцы рук были снаружи, а остальные внутри; подвести шлем-маску под подбородок раненого, по­раженного, а потом натянуть ее на голову (рис. 25, а). Про­тивогазовую сумку укрепить на туловище раненого, пора­женного при помощи тесьмы или шнура.

Если обстановка вынуждает надевать на раненого или пораженного противогаз в лежачем положении (например,

97

7 Зак. 391под огнем противника), то пользуются приемами, показан­ными на рис. 25 б, в.

При выносе (вывозе) раненых и пораженных с поля боя или при транспортировке на корабле необходимо следить, чтобы лицевая часть противогаза не забивалась рвотными массами, слюной, а соединительная трубка не перекручи­

валась и не сдавлива­лась (ее надо поло­жить на раненого, по­раженного сверху).

Рис. 26. Шлем для раненных в голову

Если противогаз за­бит слюной или рвот­ными массами, его не­обходимо, заменив дру­гим, очистить от рвот­ных масс и тщательно протереть внутреннюю поверхность.

Раненные в голову в большинстве случаев не могут пользоваться

оощсвоисковым противогазом, так как из“за ниилзк» на них трудно надеть шлем-маску, а если ее и удается надеть, то она оказывает давление на область раны и вы­зывает боль. Поэтому для защиты раненных в голову от воздействия радиоактивных и отравляющих веществ, болез­нетворных микробов и токсинов надо использовать специ­альный шлем для раненных в голову (рис. 26). Он пред­ставляет собой резиновый мешок, в корпус которого вмон­тированы очки и клапанная коробка; на боковых поверхно­стях корпуса имеются три пары матерчатых тесемок. При­способление для крепления шлема состоит из приклеенной к его корпусу (под клапанной коробкой) губчатой резины и резиновой ленты.

Такой шлем имеет только один размер, позволяющий пользоваться нм при различных повязках и шинах, накла­дываемых на раненных в голову.

Перед тем как надеть на раненого шлем, его соединяют при помощи соединительной трубки с коробкой общевой­скового противогаза. После этого шлем надевают в такой последовательности:

— расстегивают воротник шинели (зимой), гимнастерки и нательной рубашки; воротник нательной рубашки и гим­настерки подвертывают внутрь;

7» 99

— вывертывают шлем наизнанку (до линии, проходящей по верхнему краю губчатой резины, и места крепления сред­них тесемок) и подводят нижней частью под область под­бородка раненого так, чтобы стекла очков находились на

Рис. 27. Закрепление шлема для раненных в голову: а — укладка нижнего края шлема; б — завязывание тесемок

уровне глаз; затем шлем развертывают и осторожно натя­гивают на голову раненого;

— нижний край шлема укладывают продольными склад­ками на задней поверхности шеи раненого (рис. 27, а) и края шлема закрепляют вокруг шеи резиновой лентой, ко­торая при этом должна слегка растягиваться; переднюю часть шлема подтягивают к лицу раненого при помощи ма­терчатых тесемок и завязывают их на затылке (рис. 27,6).

Снимают шлем в обратном порядке.

Кроме общевойсковых фильтрующих противогазов, су­ществуют изолирующие противогазы. Они устроены так, что у человека, надевшего противогаз, органы дыхания полно­стью изолируются от атмосферного воздуха, а дыхание осу­ществляется за счет кислорода, образующегося химическим путем в самом противогазе. Изолирующими противогазами личный состав пользуется при выполнении специальных ра­бот (разведка, обеззараживание местности и т. п.).
