Інерційне осадження часток

Інерційні пиловловлювачі - це апарати для виділення пилу з носія, у яких відбувається зміна напряму газового потоку. Стикаючись з будь-яким тілом, обтікаючи його, частки пилу або краплі, що володіють більшою інерцією, ударяються об поверхню тіла і осідають на ньому.

При обтіканні твердого тіла запиленим потоком частки внаслідок більшої інерції продовжують рухатися поперек вигнутих ліній струменів газів і

осідають на поверхні тіла. Коефіцієнт ефективності інерційного осадження визначається кількістю часток, що були вилучені з потоку при зміні напряму внаслідок обтікання ними різного роду перешкод. Інерційна сепарація може відбуватися у кріво- і прямолінійних потоках.

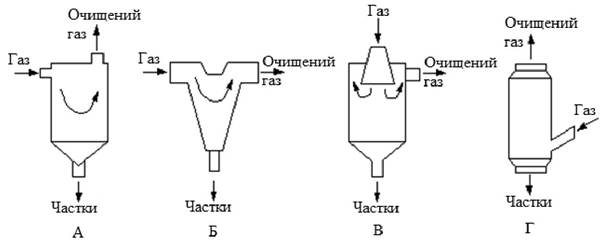

А - з перегородкою; Б - з плавним поворотом газового потоку; В - з розширеним конусом; Г - з боковим підведенням газу

Рисунок 2.4 - Інерційні пиловловлювачі

Формула для визначення розміру найменших часток, що повністю сепарують у пиловловлювачі, виведена згідно умови рівності відцентрової сили та сили опору середовища

де ш_ч - маса частки, кг; w_γ - швидкість обертання газового потоку, м/с; R - відстань від центру обертання газового потоку (осі циклона) до частки, м; w„ - швидкість руху частки у радіальному напряму, м/с; й_ч - діаметр частки, м; μ_t - динамічна в'язкість газу, Н-с/м².

У прямолінійних потоках інерційні ефекти проявляються при обтіканні перешкод. Перешкоди можуть мати вигляд плоских перфорованих листів, рейок, циліндрів (волокна, круглі стрижні), окремих сферичних тіл (кулі, краплі, зерна) та ін. Такими перешкодами у пристроях є окремі елементи заповнення фільтрів і пиловловлювачів, а також краплі рідини, що розбризкуються у мокрих пиловловлювачах.
