3.3. МАРКИРОВКА ТАРЫ С ВЫСТРЕЛАМИ
На тару с артиллерийскими выстрелами надписи маркировки нанесены специальными маркировочными красками черного цвета и располагаются компактно отдельными группами.
В общем случае на таре окончательно снаряженных выстрелов унитарного заряжания, раздельно-гильзового и картузного заряжания маркировка содержит следующие данные (рис.
10):На передней стенке тары:
— наименование или индекс метательного заряда (если выстрелы комплектуются разными зарядами);
— сокращенное наименование или калибр и образец системы, к которой комплектуется данный выстрел;
— сокращенное наименование снаряда;
— знаки массы снаряда;
— количество выстрелов, шт.;
— БРУТТО, кг;
— номер партии сборки выстрелов, год сборки и шифр арсенала (базы), производившего сборку;
— марка взрывателя;
— шифр завода-изготовителя взрывателя, номер партии и год изготовления взрывателя;
— месяц, год приведения выстрела в окончательное снаряжение и шифр завода или арсенала (базы), производившего окончательное снаряжение.
На правой торцевой стенке тары:
— сокращенный индекс снаряда;
— шифр снаряжательного завода, номер партии и год снаряжения;
— шифр ВВ.
На левой торцевой стенке тары может располагаться маркировка, содержащая сведения о средствах воспламенения (марка, шифр завода-изготовителя, номер партии, год изготовления).
На крышке тары нанесен знак опасности груза в виде равностороннего треугольника с номером разряда опасности внутри. Для каждого конкретного выстрела или элементов выстрела маркировка на таре наносится согласно чертежу или ТУ МО № А09255-85.

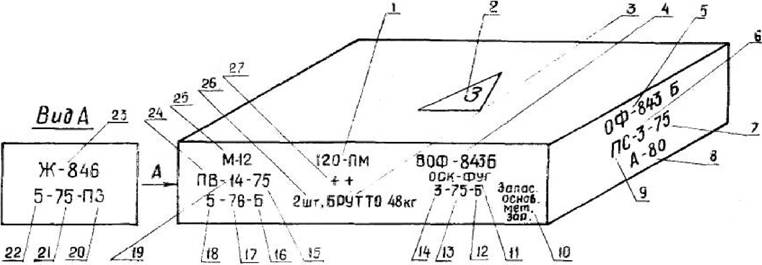

Рис. 10. Маркировка на таре:
і — сокращенное наименование или калибр и образец системы, к которой комплектуется данный выстрел; 2 — знак опасности и разряд груза; 3 — БРУТТО, кг; 4 — сокращенный индекс выстрела; о — сокращенный индекс мины; 6 — Лб партии снаряжения; 7 — год снаряжения; 8 — шифр ВВ; 9 — шифр снаряжательного завода; 10 — предупредительные и пояснительные данные; 11 — вид деиствия мины; 12 — шифр арсенала (базы), производившего сборку выстрелов; 13 — гол сборки выстрелов; 14 — Ns партии сборки выстрелов; 15 — год изготовления взрывателя (на упаковку выстрелов с головодонным взрывателем — пьезогенератора); 16 — шифр завода или арсенала (базы), приводившего выстрел в окончательное снаряжение; 17 — год приведения выстрела в окончательное снаряжение; 18 — месяц приведения выстрела в окончательное снаряжение; 19 — № партии изготовления взрывателя; 20 — шифр завода-изготовителя метательного заряда; 21 — год изготовления метательного заряда; 22 — № партии изготовления метательного заряда; 23 — сокращенный индекс метательного заряда; 24 — шифр завода-изготовителя взрывателя; 25 — марка взрывателя: 26 — количество выстрелов; 27 — знаки массы мины
