5.14. Выбор вида, компоновки и числа автоматизированных станочных систем .

В состав РТК (см. рис. 5.36) в первую очередь следует включать станки с ЧПУ и цикловым программным управлением и станки- полуавтоматы.

Компоновочные варианты РТК определяются решаемыми техноло­гическими задачами, уровнем автоматизации, числом и типажом ПР, их техническими и функциональными характеристиками: индивиду­альное (рис.

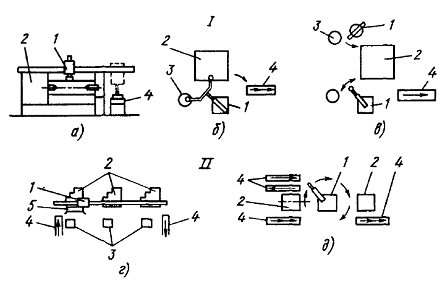

Рис. S.60. Основные варианты компоновочных схем РТК:

I — индивидуальное обслуживание оборудования: а — ПР встроен в оборудование; б — ПР размещен рядом с оборудованием; в — несколько ПР размещены рядом с оборудованием; II — групповое обслуживание оборудования; г -- линейное располо­жение оборудования; д — круговое расположение оборудования; 1 — ПР; 2 — основное технологическое оборудование; 3 — магазин с заготовками, деталями или инструмен­том; 4 — конвейер; 5 — вспомогательное устройство ПР

Здесь пц — число деталей, обрабатываемых за цикл; Tц — время цикла; i = 1,2, ..., m — количество основного оборудования в РТК; tт р — время текущих ремонтов; — время смены и наладки инстру­мента; tи — время технического и организационного обслуживания оборудования; tp — время работы без перерывов в течение Тц; tc = = t0.0 + tпр + tB 0 — время простоев, связанных со сменой и подналад- кой инструмента, отказами устройств РТК; t00 — потери времени из - за простоев основного оборудования; inp — потери времени из-за простоев ПР; tB 0 — потери времени из-за простоев вспомогательного оборудования.

Коэффициент технического использования РТК kT = tp/(tp + tc) = 1/(1 + кс), где кс = tc/tp —

где kт.о, kт.пр , kт.в - коэффициенты соответственно технического исполь­зования основного оборудования ПР, вспомогательного оборудования.

Проектная производительность

Расчет количества основноготехнологическогооборудования РТК выполняют исходя из суммарной станкоемкости (станко-ч) изготовле­ния годовой программы выпуска деталей. Количество оборудования К – й модели:

- суммарное штучно-калькуляционное время определенного вида операции для j-и подгруппы деталей по i-му изделию (с учетом применяемости деталей на изделие); Ni — годовой объем выпуска г-го изделия; Фэ — эффек­тивный годовой фонд производственного времени оборудования, г; i=1,2, ..., п — число наименований выпускаемых изделий,

,

где t ш.кq — штучно-калькуля­ционное время q-й операции механической обработки для j-й под­группы деталей i-го изделия, выполняемой на универсальном обору­довании и подлежащей переводу на к-ю модель станка с ПУ (полу­автомат) , на базе которого создается РТК t ш.кz — штучно-калькуля­ционное время z-й операции для j-й подгруппы деталей i-го изделия, выполняемой на станке с ПУ k-й модели; k1 — коэффициент сниже­ния станкоемкости, обусловленного переводом операций с универ­сального оборудования на оборудование с ЧПУ (k1 = 0,5...95 в зависи­мости от типа деталей и операций); k2 — коэффициент снижения станкоемкости вследствие обслуживания станков ПР; kПУ, kЧПУ — коэффициенты, учитывающие процент выполнения действующих норм выработки на предприятии соответственно для оборудования универсального и с ЧПУ. Указанные коэффициенты могут быть выбраны из справочника.

Многостаночные РТК организуют при минимальном штучном времени обработки заготовок, в РТК tш > 3 мин. Для каждой модели обслуживаемых станков число ПР mПР = тс/км 0, где тс — принятое число станков, подлежащих переводу на обслуживание ПР; кмо — коэффициент многостаночного обслуживания (число станков, обслу­живаемых одним ПР).

Минимальное число станков, обслуживаемых одним ПР, рекомен­дуется принимать не более четырех.

PTJI с гибкой межпозиционной связью имеют на входе и выходе склады накопители, a PTJI с жесткой межпозиционной связью их не имеют и все входящие в линию РТК должны функционировать синхронно в одном режиме, так как отказ любого элемента ведет к останову РТЛ. Коэффициент технологического использования РТЛ:

где m – число РТК в РЛТ

kРЛТ — коэффициент внецикловых потерь РТЛ, представляет собой сумму потерь времени всех его элементов.

Повышения ктРТЛ можно достичь за счет создания промежуточных межсекционных накопителей. Степень компенсации потерь может быть учтена коэффициентом межсекционного положения потерь км, показывающим, какая часть простоев одного РТК переходит в про­стои другого РТК.

В зависимости от вместимости накопителей

где km - цикл работы РТЛ; tcp - среднее время единичного простоя (определяют на основе статистических данных); qmax - максимальная вместимость накопителей.

Тогда с учетом ч астичной компенсации простоев

где j = 0,7...0,8 — доля не совпа­дающих по времени компенсирующих простоев РТЛ.

При равном числе РТК, входящих в РТЛ, производитель­ность РТЛ:

с жесткой межоперационной связью

с гибкой межоперационной связью

где kTi — собственные внецикловые потери i-ro РТК.

Qж.с соответствует минимальной, a Qr с — максимальной произво­дительности РТЛ.

Комплексный показатель надежности кн = t0/t0TK + tB0C, где Z0TK — время наработки ПР на отказ; tBQC — среднее время восстановления работоспособности ПР.

При эксплуатации РТК необходимо обеспечить ритмичность производственного процесса и синхронность операций. Для РТК устанавливают усредненный ритм гср и путем подбора и группирова­ния операций обеспечивают равенство или кратность между гср и продолжительностью операций: rcp = tmi/mc. Синхронизация обеспе­чивает минимум простоя основного оборудования РТК, увеличение его производительности.

В ГПС для многономенклатурного мелкосерийного производства ГПМ оснащают широким набором дополнительных устройств, увели­чивающих их гибкость. ГПМ, работающие в режиме безлюдной технологии, должны отвечать ряду специальных требований, которые можно разделить на основные и дополнительные. Например, токар­ным ГПС предъявляют следующие основные требования: управление от ЭВМ, наличие магазина инструментов, конвейера для сбора струж­ки, автоматический зажим и разжим заготовок в патроне станка. К дополнительным требованиям относятся возможность автоматической переналадки патрона по программе, регулировки по программе силы зажима заготовки определяемого жесткостью заготовки и силами резания, автоматической корректировки УП при изнашивании режу­щего инструмента и т.д. Аналогичным требованиям должны отвечать и ГПМ на базе многоцелевых сверлильно-фрезерно-расточных стан­ков. Кроме этого, такие ГПМ должны отвечать специфическим требо­ваниям: наличие магазинов приспособлений-спутников, многошпин­дельных головок, возможность замены комплектов инструментов или целиком инструментальных магазинов; замена тары для стружки и емкостей для СОЖ при переходе на обработку различных материа­лов; очистка от стружки опорных поверхностей спутников и позици­онных приспособлений; корректировка положения заготовки в спут­нике и т.д. Обязательным требованием к ГПМ является возможность его встраивания в ГПС. Поэтому он должен иметь стандартные сопрягающие устройства для стыковки с АТСС, с центральной ЭВМ, а также отдельными системами ЧПУ станков, ПР и транспортных устройств. ГПМ создают на основе модульного принципа.

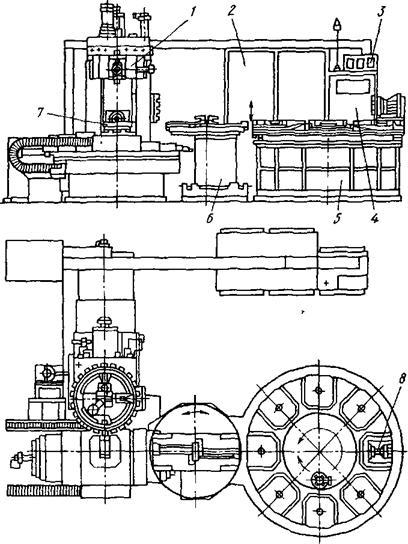

На рис. 5.61 представлена компоновка ГПМ "Модуль 500" создан­ного на базе многоцелевого станка ИР-500МФ4, оснащенного допо­лнительным накопителем 5 приспособлений-спутников. Устройство 6 смены спутников представляет собой двухпозиционный поворотный стол, связывающий станок с накопителем. На спутник можно уста-

Рис, 5.61. Компоновка ГПМ "Модуль-500" на базе многоцелевого станка ИР-500 МФ4: I — станок, 2 — шкаф электрооборудования, 3 — система управления измерением параметров обработки; 4 — устройство ЧПУ; 5 — накопитель спутников; 6 — устрой­ство смены спутников; 7 — спутник, 8 — кассета с инструментом

навливать как заготовку, так и кассету с инструментом. Кассета в нужный момент подается на стол станка, а затем манипулятор заме­няет инструмент.

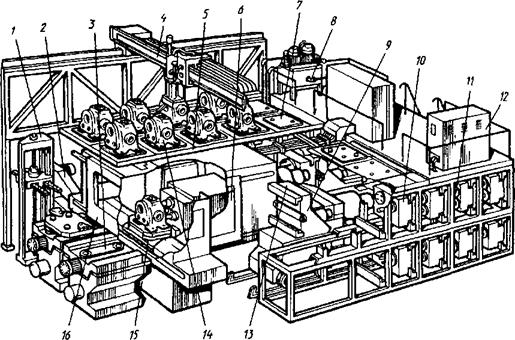

На рис. 5.62 показан гибкий сверлильно-фрезерно-расточной модуль МА2765МЗФ4 с ЧПУ, служащий для многооперационной обработки заготовок корпусных деталей из черновых и цветных металлов. ГПМ может работать как индивидуально, так и в составе

Рис. 5.62. Переналаживаемый ГПМ с магазином многошпиндельных коробок

ГПС. Он состоит из многоцелевого станка 6, систем автоматической смены многошпиндельных коробок, несущих режущий инструмент, и обрабатываемых заготовок, системы управления 12. Станок состоит из привода главного движения 13, поперечного подвижного поворот­ного стола 15, ограждения 16 устройства для удаления стружки 2, гидрооборудования 8. Система автоматической смены заготовок включает двухпозиционную станцию загрузки и зажима 3 заготовок, подъемник-укладчик 1, подающий посредством манипулятора 4 заготовки 14 со склада 5 на станцию загрузки.

На типовых компоновочных схемах указывают как жестко задан­ный маршрут перемещения обрабатываемых заготовок (в ГАЛ), так и гибкие маршруты (в ГАУ). Маршрут перемещения заготовок в ГПС выбирают после выполнения операций в зависимости от того, возвра­щается ли она на склад в процессе обработки или нет. Это обусловли­

вает косвенную (через склад) или прямую связь оборудования между собой. В первом случае заготовки транспортируются непосредственно со склада к оборудованию. После обработки на одном станке заготов­ка перемещается к другому, минуя склад.

Этот принцип обработки используют в условиях крупносерийного производства при длительном цикле обработки, значительной массе заготовки. Косвенная связь означает, что транспортирование заготов­ки осуществляется от одного станка через склад к другому. Он ис­пользуется при малой длительности цикла обработки. При косвенной связи оборудования обеспечивается более полная его загрузка, заго­товки новой партии деталей транспортируются к станку только по окончании обработки предыдущей партии, что не требует увеличения вместимости накопителей ГПС, весь производственный процесс упрощается и контролируется с центрального пункта управления и поэтому подается только нужное число заготовок.

В зависимости от схемы расположения оборудования в ГПС транс­портирование заготовок и других компонентов материального потока организуется по жесткому (рис. 5.63, а, б, г) или по гибкому маршру­ту. При комбинированном потоке на отдельных участках ГПС мар­шрут может не изменяться, а на других может быть изменен. В этом случае транспортную систему планируют так, чтобы заготовки могли подаваться к оборудованию в различной последовательности, пропус-

Рис. 5.63. Типовые компоновочные схемы расположения оборудования в ГПС: а — параллельная; б — линейная однорядная; в — линейная многорядная; г, д — круговая; е — роторная; а, б, в — разомкнутое положение оборудования; г, д, е — замкнутое положение оборудования

кая какую-либо единицу оборудования ГПС (табл. 5.7). На основе использования различных компоновочных решений разработаны типовые схемы размещения оборудования в ГПС различного техноло­гического назначения для мелко-, средне- и крупносерийного произ­водства.

На рис. 5.64 показана схема типового ГАУ "Талка-500", предназначенного для изготовления корпусных деталей (L*BxH до 500*500x500 мм) в условиях мелкосерийного производства. Он вклю­чает четыре ГПМ 5 (см. рис. 5.62), автоматизированную транспо-

Рис. 5.65. Структурно-компоновочная схема ГПС АСВ-31 для изготовления деталей типа тел вращения: 1 - станок П756ДФЗ, 2 - ПР СМ80Ц2502, 3 - АТСС, 4 - подвижные тактовые столы для кассет с заготовками, 5 — кран-штабелер СЧ22504, 6 — станция обслужива­ния, 7 — устройства входа-выхода АТСС

ртную систему 6, склад 3, отделения для подготовки спутников 2 и инструментальных комплектов 4, автоматизированный комплекс / на базе малой ЭВМ для подготовки УП, УВК 7 на базе типового ком­плекса ЭВМ СМ2 с необходимыми переферийными устройствами, служащий для организации и управления технологическими процес­сами обработки, выдачи информации о текущем состоянии процессов и оборудования ГАУ.

Компоновка типового ГАУ для изготовления деталей типа тел вращения показана на рис. 5.65. ГАУ для обработки валов и фланцев (50—60 тыс. шт/год при двухсменной работе) эксплуатируют в сред­несерийном производстве. В состав ГАУ входят токарные полуавтома­ты с ЧПУ и многоцелевые станки сверлильно-фрезерно-расточной группы. ГАУ построен по технологическому принципу из станков одинакового технологического назначения и модели. ГАУ, состоящий из семи секций, управляется УВК.

Годовая программа выпуска деталей в ГПС (станко-ч)

где n — число наименований выпускаемых, шт.; Тср — выработанная средняя станкоемкость технологи­ческой операции, включающая среднее цикловое время обработки и время загрузки-выгрузки заготовки, станко-ч; Тп 3 ср — удельное среднее подготовительно-заключительное время, станко-ч; Nt — годовая программа выпуска ьго изделия, шт.; i = 1, 2, ...; К] — число у'-х деталей, входящих в состав комплекта по г-му изделию (с учетом применяемости на изделие); /ср — среднее число операций полной размерной обработки /'-х деталей.

Производительность ГПМ определяется числом технологических операций, выполняемых за единицу времени.

Цикловая производительность обработкой, смены; t^cp — то же, перед последующей обработкой, смены; кг — коэффициент, учитывающий неравномерность грузооборота (кг = 1,25); кс — число рабочих смен в сутки; Фн — номинальный фонд времени в году, дни.

Количество транспортных средств ГПС определяют исходя из того, что условия работы АТСС соответствуют условиям работы систем массового обслуживания (СМО) с пуансоновским законом распределе­ния времени заявок на обслуживание оборудования. Заявка возникает по окончании обработки на станке заготовки или заготовок, разме­щенных в транспортной таре или позиционном накопителе.

Интенсивность потока заявок на транспортное оборудование А. = = {Тп/[2Тср(тс — тп)]} + 2тп, где Тп — расчетный период времени, ч; rcp — выборочная средняя станкоемкость технологической операции, ч ( в случае группового транспортирования деталей Тср = = Y.Tcpk{j); mn — число станков, подлежащих переналадке за период Тп.

Первое слагаемое в формуле учитывает время подачи заготовок (тары с заготовками при групповом способе транспортирования); второе — подачи к станкам оснастки, когда при переналадке обору­дования она выполняется АТСС.

Длительность обслуживания заявки определяется типом транспо­ртного средства, его скоростными характеристиками и длиной трассы. Для транспорта циклического действия (транспортные манипуляторы, краны штабелеры) длительность обслуживания (мин) при двухадрес­ном режиме Гд = 2(tp + tT + tn + tB n), где tp, tT — время соответственно разгона и торможения транспортного средства, мин; tR — время его движения на маршевой скорости, мин; /в п — время выполнения цикла взять — поставить, мин.

Для определения Т обычно используют среднюю длину пути движения транспортного средства на маршевой скорости, составляю­щую 0,3—0,5 длины трассы.

Интенсивность обслуживания ц = 1/Гд. Основное условие функ­ционирования АТСС следующее: а < ттс, ще а = Я/ц — коэффици­ент; mT с — число транспортных средств. Длина очереди (шт.) Lj =

mc

= Е (z — mTC)Pk, где z — число заявок на обслуживание, шт.;

k=mr.c

Рк — вероятность того, что в системе на обслуживание и в очереди находится ^-требований; Рк = (mc! а4Р0)/[K\(mc — А)] при 1
