ПРОГНОСТИЧЕСКИЕ КАРТЫ( Prognosis charts )

Всемирные центры зоналныхпрогнозовподготавливаюти рассылаютпотребителям глобалныепрогнозы погоды длявсехтребуемыхуровней в узлахрегулярной сетки в цифровом виде с использованием кодовой формы GRIB.

Наосновании указанныхцифровыхпрогнозовВЦЗП составляютследующиевиды прогностическихкарт, которыеиспользуютсяприметеорологическомобеспеченииполетов:

1. Прогностические карты особых явлений погоды (Prognosis of significant weather charts) -

SIGWX:

- для высоких уровней полета - FL250.FL630 (выше уровня 400 гПа) - Формр SWH;

- для средних уровней полета - FL100.FL250 (700.400 гПа) - Формр SWM, или для средних и высоких уровней полета - FL100.FL430 (700. 150 гПа) - Форма SWMSWH;

- для низких уровней полета - ниже FL100 (ниже уровня 700 гПа) - Формр SWL.

2. Прогностическиекартыветраитемпературывоздуханавысотахдлястандартных изобарическихповерхностей (Upper wind and temperature charts for standard isobaric

surfaces) - Форма IS.

Прогностическиекартысоставляются4 разавсуткинаоснованииданныхнаблюдений, собранныхв00, 06, 12 и18.00 UTC. Взаголовкекарты указываетсяметеорологический

центр, составивший карту, название карты, времяфиксированных положений накарте

(VALID ...), стандартный срок наблюдения, по данным которого составлена карта (Data time .), а также единицы измерения высоты и скорости. На прогностических картах, составленных ВЦЗП, все высоты даны в уровнях полета - FL (в сотнях футов), все скорости - в узлах. На прогностических картах, составленных метеорологическими центрамиУкраиныиРоссии, высотыуказываютсявдекаметрах, авсескорости - вкм/ч.

Периоддействияпрогностическихкартособыхявленийпогоды (SIGWX) составляет

24 часа, прогностических карт ветра и температуры воздуха на высотах (IS) - 6, 12, 18, 24, 30 и 36 часов. Прогностические карты действительны до фиксированного времени (VALID), указанногонакарте. Началодействияпрогноза - стандартныйсрокнаблюдения, поданным которогосоставленаэтакарта.

СокращенныйзаголовоккартВЦЗПЛондонимееттакойформат:

1. Прогностическаякартаособыхявлений Т1Т2А1А2ІІ CCCC YYGGgg

2. Прогностическаякартаветраитемпературы

Т₁Т₂А₁А₂ІІ .

Указанныесимволыимеюттакойсмысл:

Т1 - указательтипаданных: графическаяинформация - Р;

Т2 - указатель типа данных: особые явления погоды - G, ветер-W;

А1 - указательгеографическогорайонаІСАО;

А2 - указательстандартногосрокадействияпрогноза;

ІІ - указательуровня: длякарт IS - 85 - 01 (уровеньвдесяткахгектопаскалей), длякарт SIGWX указываетсяслой: 06 - FL250.FL630, 15 - FL100.FL450;

CCCC - международныйчетырехбуквенныйиндексцентра, составившегопрогноз (ВЦЗП Лондон - EGRR);

YYGGgg- дата, часы, минуты стандартного срока наблюдения, по данным которого составленакарта.

На бланках прогностических карт указывается следующая картографическая информация:

- основные географические ориентиры, такиекак: береговые линии, внутренние моря, крупныеозера, очерченныесхематическимиконтурнымилиниями;

- меридианы ипараллелигеографическойсетки координат, изображаемыепунктирными линиямичерезкаждые 10° широты идолготы. Точкирасполагаютсясинтерваломв 1°. Значенияшироты идолготы указываютсянаполяхивразличныхточкахпоплощади карты;

- основныеаэродромы, обозначенныеточкойипервойбуквойназваниягорода, который обслуживаетсяданнымаэродромом.

Прогностическиекарты особыхявленийпогоды длявысокихисреднихуровней

полета (формы SWH, SWM, SWM/SWН) выдаются летному составу в качестве прогноза погоды по маршруту при полетах на эшелонах выше FL100 (выше 3 км).

Двойная вертикальная черта обозначает изменение высоты оси СТ на 1000 м (3000 футов) иболееи/ илискоростимаксимальноговетрана40 км/ч(20 узлов) иболее.

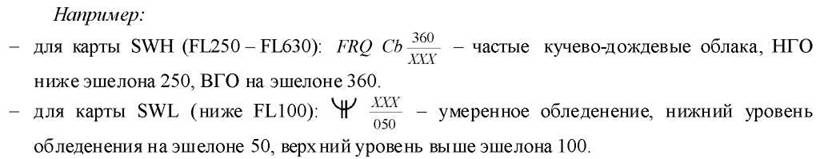

оси СТ. Например, запись 310/360 ниже FL340 означает, что нижняя граница СТ находится на FL310, а верхняя -FL360;

и) места вулканических извержений, сопровождающихся появлением облаков пепла. Символ вулканического извержениянаносится на карту в месте расположения вулкана. На свободномполекартыуказываетсясимволвулканическороизвержения, названиевулкана, еро международныйномер, координаты (широта и долрота), дата и время перворо извержения;

к) места аварийного выброса радиоактивных материалов в атмосферу. Символ радиоактивности наносится на карту в месте аварии. На свободном поле карты указываетсясимволрадиоактивности, координатыместааварии, датаивремяаварии.

Прогностическиекарты особыхявлений погоды для низкихуровней полета

(образец SWL) составляются для метеоролорическоро обеспечения полетов на малых высотах, втом числедляполетовпоПВП (правилам визуальныхполетов), ивыдаются летномусоставувкачествепрорнозапородыпомаршрутуприполетахнаэшелонахниже FL100 (ниже 3000 м).

На картах SWL указывается следующая информация:

Центры циклоновиантициклонов. Ониобозначаютсякрестикамиибуквами“ L ” и

“H” яоответятвенно. Рядомябуквамиуказываетяядавлениевцентреданнойбаричеякой яиятемы, приведенноекуровню морявгектопаякалях. Стрелкамияцифраминаконцах указываетяянаправлениеиякороятьихожидаемогоперемещения.

3. Количество облачности, исключаякучево-дождевыеоблака, указываетсяследующими буквеннымисокращениями:

- SKC - sky clear - ясно;

- FEW - few - (мало) незначительная облачность (1...2 октанта);

- SCT - scattered - отдельная (рассеянная) облачность (3.4 октанта);

- BKN -broken -значтельная (разорванная) облачнось (5.7 оканов);

- OVC -overcast - сплошнаяоблачнось (8 оканов);

Количество кучево-дождевых (Cb) облаков указывается следующим образом:

- FRQ -frequent - частые (Cb снебольштмразделентемтлтбезразделентя);

- OCNL -occasional - редкие, случайные(достаточноразделенные Cb );

- ISOL -isolated - изолированные (отдельные Cb);

- EMBD - embedded - замаскированные (Cb облакасодержатсявдругихоблакахилискрыты мглой).

4.

- Ci - перистые -cirrus;

- Cc - перисто-кучевые -cirrocumulus;

- Cs - перисто-слоистые -cirrostratus;

- Ac - высоко-кучевые -altocumulus;

- As - высоко-слоистые -altostratus;

- St - слоистые -stratus;

- Sc - слоисто-кучевые -stratocumulus;

- Ns - слоисто-дождевые -nimbostratus;

- Cu - кучевые -cumulus;

- Cb - кучево-дождевые -cumulonimbus;

- LYR -layered - многослойнаяоблачность.

- CUF - облакакучевыхформ - cumuliform;

- STF - облакаслоистыхформ -stratiform.

5. Высотаоблачности, атакжеслоиобледененияи турбулентностидаютсясуказанием

верхняяграница

нижнейи верхнейграниц(в видедроби ). При этом верхняяграница

нижняяграница

указываетсянаднижней. Всевысотыотсчитываютсяотсреднегоуровняморя.

6. Еслинижняя (верхняя) границаоблаковилислоя, вкоторомпрогнозируетсяобледенение, турбулентность, ожидаетсянижепринятогонижнегоуровня (вышепринятоговерхнего уровня), тоонауказывается - ХХХ.

Сокращение “Cb” на прогностических картах особых явлений погоды означает, что в данномрайонеожидаютсявсеявленияпогоды , обычносвязанныесналичиемкучево- дождевых облаков, а именно: гроза, град, умеренноеили сильноеобледенениеВС, умереннаяилисильнаятурбулентность.

В Украине в практике метеорологического обеспечения полетов используются

авиационные карты погоды под названием QGME93 и QGMG93, где:

Q - графическая информация региональная;

G - особые явления погоды;

^M - соответствующийгеографическийрайон;

E - 12-тичасовойпрогноз;

G - 18-тичасовойпрогноз;

93 - уровеньнеопределен (картасоставляетсянедляконкретного уровня, адляслоя атмосферы).

Этикартыпредставляютсобойпрогнозусловийпогодыдляслояатмосферы отземли до 400 гПадлятерриторииУкраины.

Украинскийавиационныйметеорологическийцентробеспечиваетвыпусктакихкарт 4 разавсуткив 20.00, 01.00, 08.00, 13.00 UTC, нафиксированныесроки 00.00, 06.00, 12.00 и 18.00 UTC соответственно.

При составлениикартиспользуетсяполярнаястереографическаяпроекция, масштаб карты 1:7500000.

Содержаниекартсоответствуетсодержанию международныхпрогностическихкарт формы SWL, новсевысотынаэтихкартахуказываютсянадуровнемземнойповерхности.

Прогностические карты ветра и температуры воздуха на высотах для стандартных изобарических поверхностей (форма IS) содержат информацию об ожидаемомветреитемпературевоздуханаразличныхвысотахивыдаютсялетномусоставу вкачествепрогнозаветраитемпературынаэшелонеполета.

Карты ветра и температуры воздуха на высотах составляются для следующих изобарическихповерхностей:

Эшелоны полета, для которых требуются карты ветра и температуры воздуха, определяютсярегиональнымаэронавигационнымсоглашением.

Данныеоветренаносятсянакартыввидестрелоксоперенияминаширотно-долготной сетке с разрешением 2,5° х 5°: одно перо соответствует скорости ветра 10 узлов (20 км/ч), половинапера 5 узлов (10 км/ч), треугольник50 узлов (100 км/ч).

ТемпературавоздухауказываетсявэтихжеузлахсеткивцелыхградусахЦельсия. Значение температуры может быть указано внутри кружка или безнего, знак минус опускается Положительная температура указывается с приставкой “PS” (плюс).

Напрогностическихкартахветраи температуры воздухадля FL390 (200 гПа) рядом с оперением стрелки указывается величина отклонения фактической температуры (їф) воздуха от температуры в С А (t _С ) At =ф - t_CA вцлыхградусахЦельсия

Рядм торологичскихцнтроввЕвропевполтную м тодокум нтацию включают прогностичскиекартывсхосновныхизобаричскихповрхностй, данныекоторыхнужно использоватьдляучтавтраитмпратуры нетольконакрйсрскомэшелон , ноипри сниженииинабор высоты.

4.11.
